REGLAGE TENSION DES COURROIES
Attention : une courroie trop tendue peut entrainer des décalages sur l'axe en question durant l'impression, une
usure prématurée de celle-ci, des roulements à billes et des moteurs. Si vous rencontrez régulièrement des
décalages en impression, détendez la courroie de l'axe concerné petit à petit afin de voir si le problème persiste.

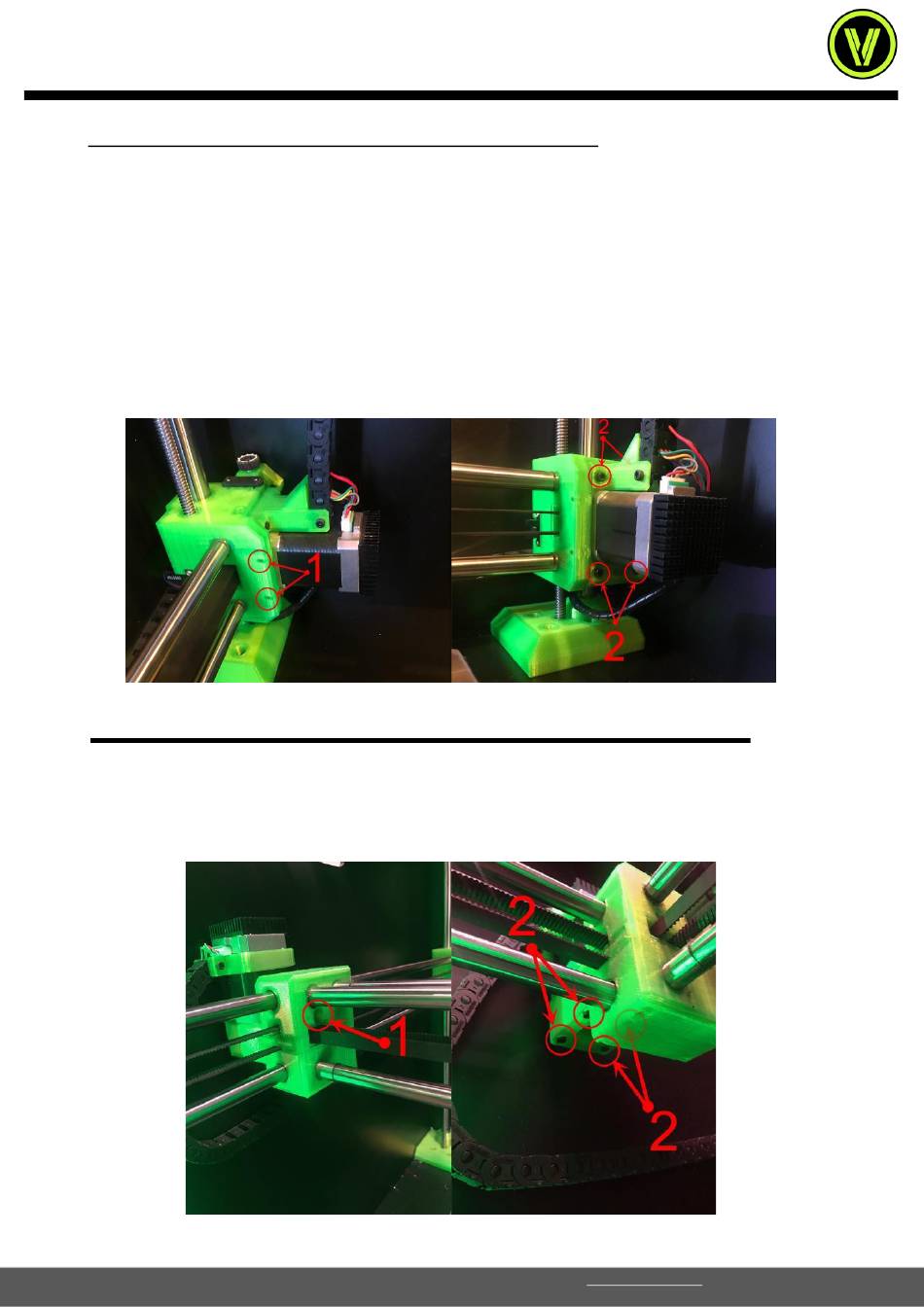

SH/EXO : Réglage de la tension de la courroie Y (profondeur) :
Le réglage de la tension des courroies Y se fait via deux vis de tension de chaque côté, située à la base devant le moteur
Y de chaque cotés respectifs (1). Desserrez les 4 vis du support moteur Y (2) à régler à l'aide d'une clé Allen de 2.5mm
(juste 2 tours suffisent), puis vissez pour tendre ou dévissez pour détendre les vis de réglages devant le moteur (1). Une
fois la bonne tension obtenue, resserrez fermement les 4 vis du support moteur (2).
SH/EXO : Réglage de la tension de la courroie X (largeur) :
Le réglage de la tension de la courroie X se fait via le moteur X situé sur le palier gauche. Desserrer les 4 vis du moteur
en dessous (2) à l'aide d'une clé Allen 2.5mm, juste 1 ou 2 tours suffit, puis tendre la courroie en vissant (ou détendre
en dévissant) la vis de tension sur le côté droit du palier moteur (1). Une fois la bonne tension atteinte, resserrez les
4 vis du moteur (2).
