Sommaire des Matières pour DELTA PLUS ACCES

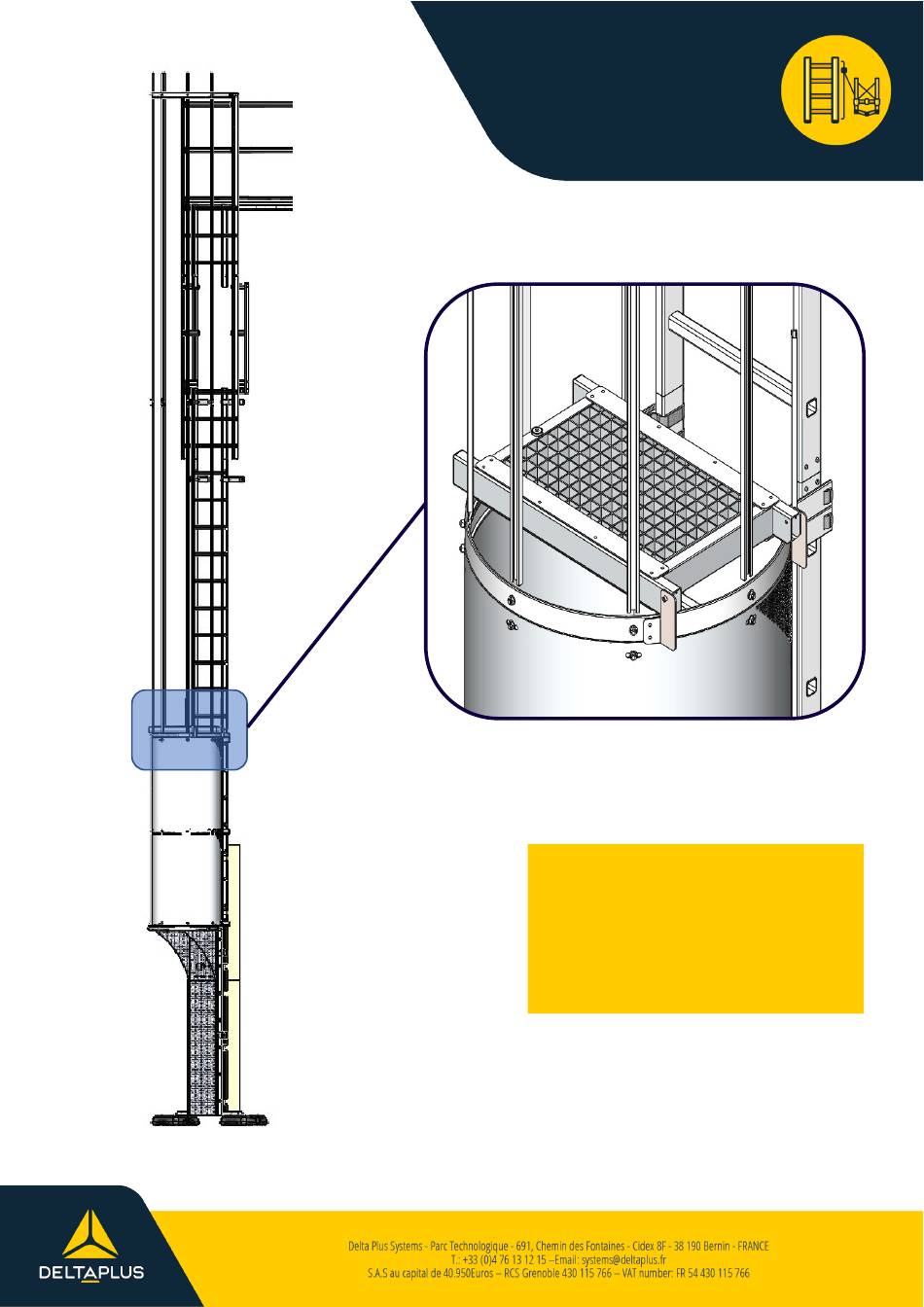

- Page 1 ACCES Palier intermédiaire repliable...
- Page 2 Informations Générales Palier intermédiaire repliable ACCES PRESENTATION Ce produit est un palier de repos permettant l’installation d’échelles à crinoline de plus de 8m sans changement de volée CARACTERISTIQUES TECHNIQUES Matériaux : alliage d’aluminium et visserie A2 •...
- Page 3 Informations Générales Palier intermédiaire repliable ACCES STOCKAGE Toujours veiller à vérifier qu’il n’y ait aucun obstacle en partie basse ou haute de l’échelle à crinoline qui Les composants en aluminium brut sont emballés les pourrait gêner son utilisation. uns an contact avec les autres. L’action de la pluie sur Avant toute utilisation, l’usager devra s’assurer par un...
- Page 4 Informations Générales Palier intermédiaire repliable ACCES CONSIGNES DE MONTAGE comporte pas ces éléments, nous ne pouvons garantir la Avant l’installation du produit, l’utilisateur devra lire la conformité à la norme. notice technique des échelles à crinoline et ses accessoires. La personne effectuant le montage doit être qualifiée et L’échelle ne doit pas servir à...
- Page 5 Nomenclature Palier intermédiaire repliable ACCES NOMENCLATURE GENERALE Vis BHC M6x20mm inox Ecrous frein M6 Inox Rivet Bulb-tite Ø6.4x12 Aimant + disque plastique Z0SYSBV076 Z0BEI007 Z0SYSB0001 Z2SYSECH040 1 exemplaire 6 exemplaires 6 exemplaires 32 exemplaires Rivet Ø4.8x12 Bouchon plastique 60x30 Plat assemblage palier...
- Page 6 Notice de montage Palier intermédiaire repliable ACCES OUTILLAGE & PERSONNEL NECESSAIRES Ø5.5 et 7...
- Page 7 Notice de montage Palier intermédiaire repliable ACCES...
- Page 8 Notice de montage Palier intermédiaire repliable ACCES Réception du palier repliable déjà pré-monté Repérage de l’emplacement du palier sur l’échelle Repérer l’arceau qui servira à la réception du pallier repliable. Dans notre cas, il s’agira de celui-ci.
- Page 9 Notice de montage Palier intermédiaire repliable ACCES Repérage de l’emplacement du palier sur l’échelle Déposer le palier rabattable afin que le biseau des deux montants soit du côté de l’arceau. Montage des pattes de fixation Disposer les pattes de fixation afin que l’aimant touche le filant lorsque le palier est en...
- Page 10 Notice de montage Palier intermédiaire repliable ACCES Marquage de l’emplacement Une fois le palier positionné, marquer l’arceau au niveau des deux trous de chaque patte. Perçage Une fois le marquage effectué, enlever le palier et percer à l’emplacement des marquages (x4). Pour...
- Page 11 Notice de montage Palier intermédiaire repliable ACCES Installation du palier + visserie Une fois l’arceau percé, repositionner le palier rabattable, et le fixer à l’aide des quatre vis M6x20 (têtes bombées) présentent dans le kit (inclus), ainsi que les quatre écrous frein M6.
- Page 12 Notice de montage Palier intermédiaire repliable ACCES Installation de l’aimant Refermer le palier et percer le filant à l’aide d’une mèche de Ø5.5mm Installation de l’aimant Mettre le rivet Ø4.8mm dans le trou (la collerette doit être à l’intérieur du filant), mettre la rondelle de...
