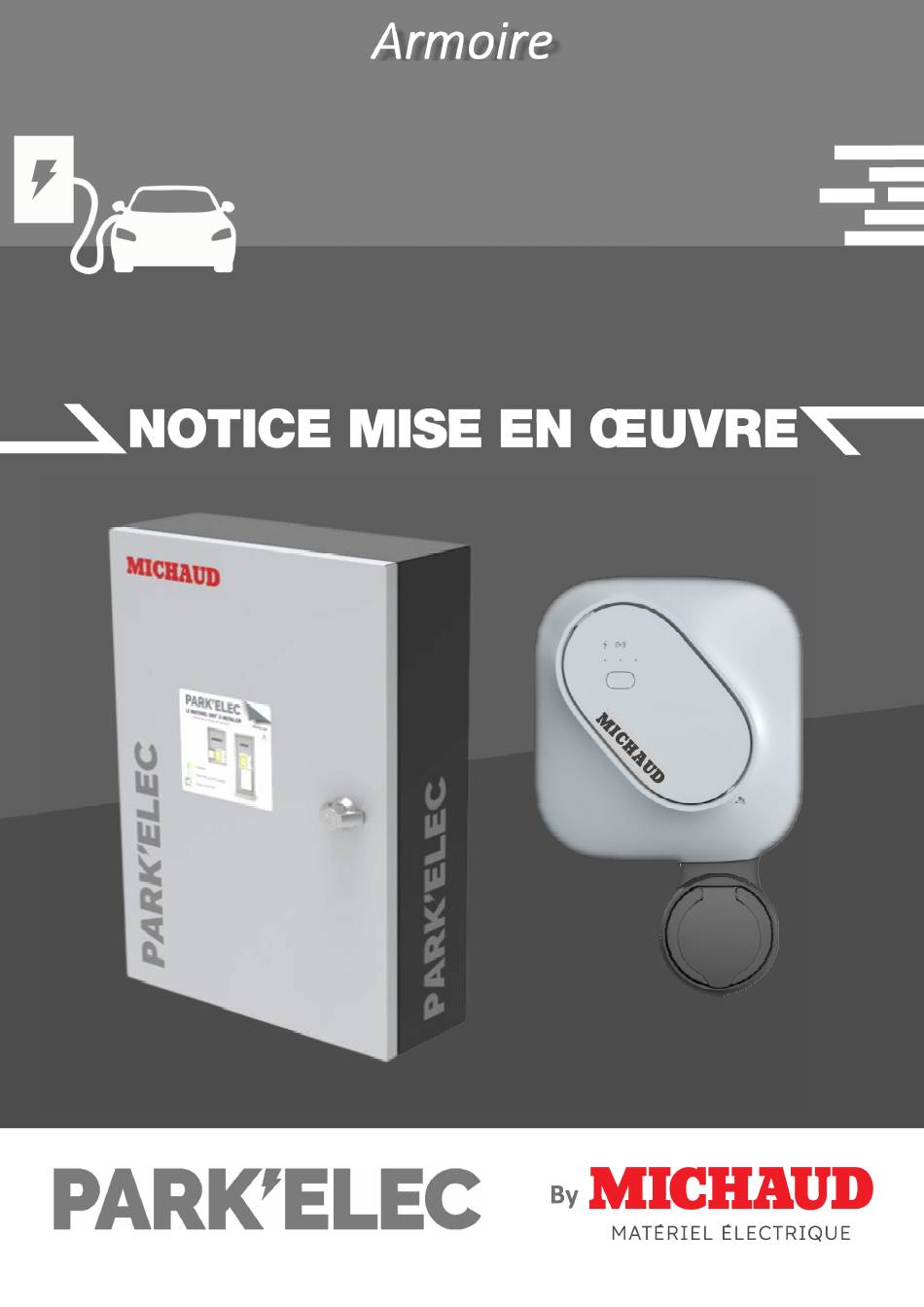

- Page 1 Pack GE20 + Borne PACK GE020 + BORNE Réf : GE120...
- Page 2 3. PRÉPARATION AVANT INSTALLATION..........5 3.1 Repérage des entrées/sorties câbles..........5 3.2 Préconisations de pose..............6 3.3 Préparation de dérivation individuelle(DI).........6 4. FIXATION MURALE................7 5. RACCORDEMENT................9 5.1 Schéma de raccordement (exemple)..........9 5.2 Préconisation de raccordement............9 6. PARAMÉTRAGE DES BADGES UTLISATEUR........10 MICHAUD 24.09 Page 1 sur 11...
- Page 3 L’amélioration étant continue, nous nous réservons, à n’importe quel moment, le droit d’apporter • les modifications nécessaires aux produits et au présent manuel. La reproduction, totale ou partielle, de ce manuel sans l’autorisation de MICHAUD SAS est interdite. • DANGER : Risque d’électrocution, d’explosion ou d’arc électrique Avant toute intervention, couper le courant du PACK GE020 + BORNE et contrôler l’absence de tension à...
- Page 4 Gabarit de perçage Haut GABARIT DE PERÇAGE Pack GE20 + Borne PACK GE020 + BORNE Réf : GE120 3 Chevilles Sachet Rail DIN + 4 vis 3 Mousses autocollantes Etiquette caractéristique 2 Clés technique Cache-vis MICHAUD 24.09 Page 3 sur 11...
- Page 5 Caractéristiques : - Dimensions : 480 x 350 x 130 mm - Poids : 16 kg - Intensité maximale : 60 A - Classe 2, tenue au feu - IP55 - IK10 - Fixation murale MICHAUD 24.09 Page 4 sur 11...
- Page 6 - Cette armoire dédiée à l'alimentation et protection de la borne de recharge peut Note également intégrer l'alimentation de la place de parking (éclairage,...) dans la limite des 9 modules disponibles à l'intérieur du coffret dedié. MICHAUD 24.09 Page 5 sur 11...
- Page 7 NF C 32-323 protégé par une gaine Ø40,IK10, S'assurer qu'un système d'étanchéité tenue au feu V0. type extrémité d'étanchéité E2R référence MICHAUD HC109 a été posé - Le raccordement du C/C est à réaliser avant celui des connecteurs. Le conducteur de protection (vert-jaune) ne doit pas être mis à...
- Page 8 - S'assurer de la fixation robuste et durable de l'armoire. - Ajouter des protections supplémentaires si nécessaire. Mettre en place les chevilles. Prévisser les 2 vis du haut en laissant dépasser la tête de vis de 15 mm. MICHAUD 24.09 Page 7 sur 11...
- Page 9 Sens de montage : Coffret Coffret Mettre en place le cache-vis sur la vis du bas. Visser entièrement les 3 vis pour assurer un bon maintien. Mettre en place le scellé sur le cache-vis. MICHAUD 24.09 Page 8 sur 11...
- Page 10 La configuration de raccordement est à valider par un électricien habilité qui se réfèrera au milieu de mise en œuvre du produit. - Afin d’être compatible avec la borne, le diamètre extérieur du câble de raccordement ne doit pas excéder 17 mm. MICHAUD 24.09 Page 9 sur 11...
- Page 11 ELIMINATION DU PRODUIT EN FIN DE VIE : Le matériel sera démonté pour trier les métaux et les matériaux synthétiques. Pour le recyclage du produit, se renseigner auprès du distributeur d'énergie pour la conduite à tenir. MICHAUD 24.09 Page 10 sur 11...
- Page 12 ZI Le Blanchon – 490, Rue Georges CONVERT CS 90100 – 01160 PONT D’AIN – FRANCE Tél. 04 74 39 14 44 – Fax 04 74 39 18 44 www.michaud.fr MICHAUD 24.09 Page 11 sur 11...
