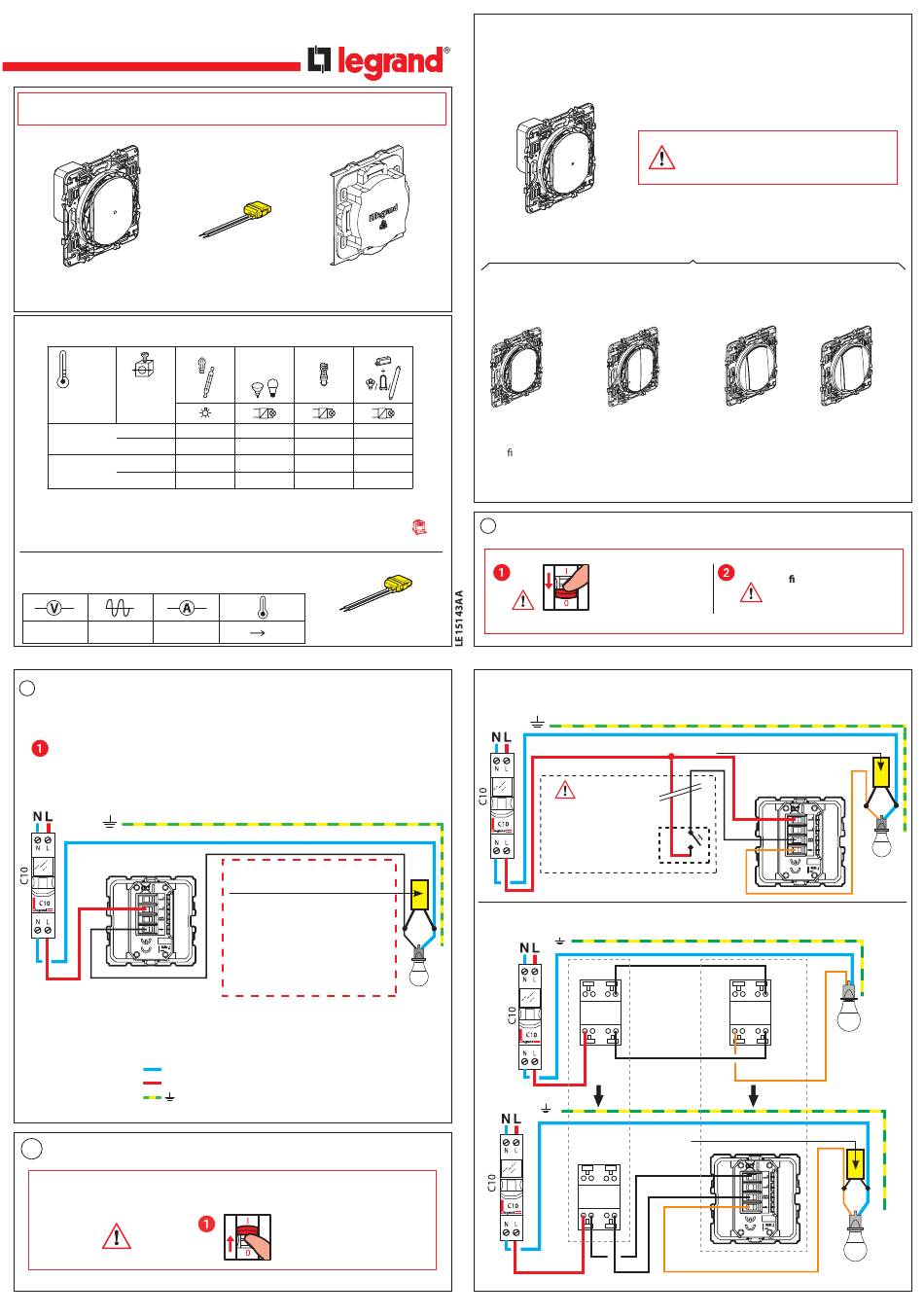

LEGRAND CB0407 Manuel D'utilisation

Interrupteur connecté sans neutre
CB0407 - CN0407 - CT0407
0 777 03L - 6 000 65 - 6 001 65 - 6 002 65
Ce pack est un accessoire connecté qui nécessite au préalable l'achat et l'installation d'un
pack de démarrage connecté compatible avec les produits des gammes "... with Netatmo".
Composition du pack :
x 1
Interrupteur connecté
sans neutre
Bande de fréquences : 2,4 à 2,4835 GHz - Niveau de puissance : < 100 mW
Caractéristiques
Cet interrupteur fonctionne avec les ampoules suivantes :
+ 35° C
+ 5° C
110 - 240 VAC 2 x 1,5 mm²
50/60 Hz
Max.
240 VAC
Min.
Max.
110 VAC
Min.
(*) Ou 15 lampes maxi. Pour un bon confort lumineux, il est recommandé d'utiliser des
ampoules de même type et de même fabricant.
Produit NON COMPATIBLE avec une charge ferromagnétique (de type transformateur
Risque de casse produit
Le compensateur Réf. 0 401 49 est à utiliser systématiquement pour :
- éviter les allumages intempestifs de la charge à l'état OFF.
110-240 V~ 50/60 Hz 11 mA max.
2
Installez l'interrupteur connecté sans neutre
Câblez l'interrupteur connecté sans neutre
N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune
3
Alimentez l'interrupteur connecté sans neutre
Étape d'installation à suivre impérativement :
x 1
Compensateur Protection de chantier
(*)
LED
(*)
200 W 200 VA 200 VA
(*) 5 VA
5 W 5 VA
(*)
100 W 100 VA 100 VA
5 W (*) 5 VA 5 VA
Un seul compensateur
- 5° C + 55° C
par circuit d'éclairage.
1
Compensateur obligatoire 040149
Pour le bon fonctionnement de
votre interrupteur connecté, il
est obligatoire de câbler le
compensateur au plus près de la
charge et de mettre une ampoule
avant la mise sous tension.
ON
Rétablissez le courant
au disjoncteur général.
3
Avant de commencer : précautions de câblage
Si vous prévoyez d'installer des va-et-vient d'éclairage, lisez les précautions suivantes :
Pour commander une lumière avec deux interrupteurs ou plus, utilisez uniquement les
produits :
x 1
Interrupteur connecté
sans neutre
Commandes connectées
x 1 ou plusieurs
200 VA
Commandes connectées simple ou double
5 VA
sans l pour tous les points de commande
100 VA
(non incluses dans ce pack).
5 VA
1
).
Précautions impératives de sécurité
Exemples de câblages :
Cas d'utilisation avec 1 ou plusieurs poussoirs mécaniques :
Option :
câblage commande
déportée par poussoir
mécanique, non
lumineux (x5 max.).
Cas du remplacement d'un Va-et-vient :
N'utilisez pas : deux interrupteurs connectés
sans neutre pour commander un même point
d'éclairage.
ET
ET/OU
ET/OU
x 1 ou plusieurs x 1 ou plusieurs
Jusqu'à 5 poussoirs
mécaniques non
lumineux (non
inclus dans ce pack).
Coupez le courant au
disjoncteur général
OFF
2
Compensateur obligatoire 040149
Max. 30 m
Câblage existant
1
N
L 2
Compensateur obligatoire 040149
N 1
2
L
Va-et-vient existant + interrupteur connecté
4
Commandes mécaniques
ET/OU
x 1
Interrupteur
mécanique (non
inclus dans ce pack).
Véri ez l'absence de
tension avant de
procéder à l'installation.
1
N
L 2
