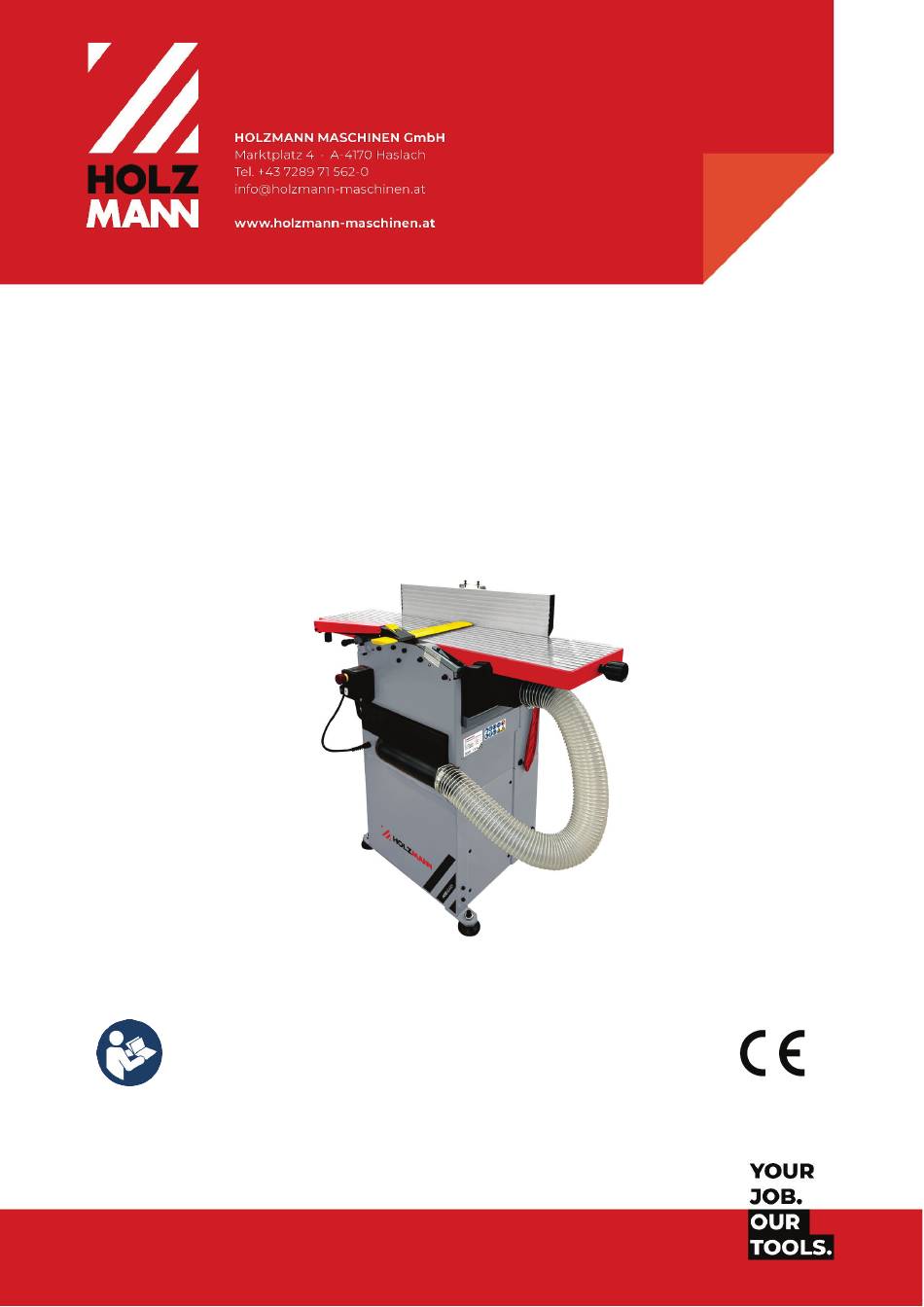

- Page 1 HOB305ABSSMW2_230V HOB305ABSSMW2_400V Edition: 07.10.2024 – Revision 00 – RaR – DE/EN...
- Page 2 14-14c Éléments de base Support de roulette pivotante avant (roulette pivotante) élément de connexion Support de rouleau arrière (rouleau rigide) Vis du cadre de base Manuel d'utilisation Adaptateur de connexion d'aspiration Clé Allen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 3 Les valeurs admissibles sur le lieu de travail peuvent également varier d’un pays à l’autre. Ces informations devraient toutefois permettre à l’utilisateur de mieux évaluer les dangers et les risques. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 4 ! Les dommages liés au transport doivent nous être signalés séparément dans les 24 heures. Holzmann Maschinen GmbH décline toute responsabilité pour les dommages de transport non constatés. Droits d'auteur ©...
- Page 5 (par exemple, panneaux de fibres, panneaux de bois pressé, panneaux de particules, contreplaqué, panneaux stratifiés et non stratifiés) à section transversale rectangulaire ou carrée. HOLZMANN MASCHINEN GmbH n'assume aucune responsabilité ni garantie pour toute autre utilisation ou utilisation supplémentaire et pour tout dommage matériel ou corporel en résultant.
- Page 6 • Assurez-vous que la machine est mise à la terre. • Utilisez uniquement des rallonges adaptées. • Un câble endommagé ou emmêlé augmente le risque de choc électrique. Manipulez le câble avec précaution. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 7 état. Sécurisez soigneusement les charges. Ne vous placez jamais sous des charges suspendues ! REMARQUE Un transpalette ou un chariot élévateur peut également être utilisé pour manœuvrer la machine dans l'emballage. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 8 (6) à chaque coin. • Placez la base et les roulettes sur le sol. Assurez- vous que les roulettes sont repliées et ajustez la hauteur des pieds (7) si nécessaire. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 9 (21) (19) verrouillé. 4. Installation du sac à poussière Fixez la buse d'aspiration à la machine et fixez-la avec la vis (20). Fixez le sac à poussière (22) à l'aide d'un collier de serrage (21). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 10 être ignifuges (DIN4102 B1) et antistatiques en permanence (ou mis à la terre des deux côtés) et conformes aux réglementations de sécurité en vigueur. Intégré dans cette machine. OPÉRATION 8.1 Instructions d'utilisation HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 11 (6), le dispositif de protection du pont peut être poussé sur le côté et ajusté à la largeur de la pièce. • Ce bouton de verrouillage orange se verrouille à nouveau lorsque la position souhaitée est atteinte. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 12 La hotte d'extraction se trouve sous la table Après la conversion au rabotage, la hotte de rabotage (table d'extraction). d'extraction se trouve en haut. Ne pas utiliser la machine sans le système d’extraction connecté. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 13 • Arrêt de la dégauchisseuse (15) dans la position de travail souhaitée, avec le levier de verrouillage (16) correction. • Le réglage de l'angle de la butée de dégauchisseuse est fixé à l'aide du verrou d'angle (17). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 14 • Placez la pièce et poussez-la lentement et uniformément sur l’arbre de la raboteuse à l’aide d’un bloc poussoir. • La barre de poussée doit être rattachée sur le côté de la machine après utilisation. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 15 8.8 Conversion en fonction de la raboteuse • Retirez d’abord la butée de dégauchisseuse (1) en desserrant le levier de verrouillage (2). • Pour retirer le raccord d'extraction en position de rabotage, retirez les deux supports (6). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 16 • Débranchez le connecteur du boîtier de connexion et déconnectez ainsi la machine de l’alimentation électrique. • Réglez le couvercle de l’arbre de la raboteuse de manière à ce que l’arbre de la raboteuse soit entièrement recouvert. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 17 Nettoyage : Nettoyer les pinces contaminées par de la résine ou difficiles à déplacer avec une brosse et de la térébenthine puis les sécher avec un jet d'air comprimé. Remplacez immédiatement les pinces endommagées ! HOB305ABSSMW2_230V | HOB305ABSSMW2_400V HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at...
- Page 18 • Vous avez maintenant une vue claire des courroies d'entraînement suivantes : pour l'arbre du couteau (1), pour l'aspiration (2), pour l'alimentation (3) et la chaîne (4). 1. Vérifier/remplacer l'arbre du couteau de la courroie d'entraînement HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 19 Vérifiez que la chaîne ne présente aucun dommage (fissures, cassures). La chaîne peut être déplacée en tournant la roue de friction pour visualiser toutes les pièces. Lubrifiez les chaînes avec de la graisse pour machine normale. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 20 Les bords rabotés ne sont Angle incorrect réglé sur la butée Réglez la butée de la • • de la dégauchisseuse dégauchisseuse à 90°. pas à angle droit HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 21 à votre commande de pièces de rechange une copie du plan des pièces de rechange, sur lequel les pièces de rechange nécessaires sont clairement indiquées, si vous ne commandez pas via le catalogue de pièces de rechange en ligne. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 22 à tête creuse vis à tête creusea vis à tête creuse Coffret électrique inférieur Rondelle de blocage Coffret électrique supérieur Écrou hexagonal 106A Interrupteur Fil pour interrupteur de verrouillage Serre-câble Serre-fil Cordon d'alimentation HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 23 à tête creuse Rondelle plate 57-17 Goupille Poignée de verrouillage vis à tête creuse vis à tête plate tige de guidage vis à tête creuse Écrou à bride Plaque de support d'angle HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 24 100-4 Bloc de verrouillage Inverseur 28T 100-5 poignée Arbre d'inversion 100-6 arbre clé Torx 100-7 ressort 100-8 Bague 100-9 bouton ACCESSOIRES Les accessoires optionnels peuvent être trouvés en ligne sur la page produit, catégorie PRODUITS RECOMMANDÉS. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at HOB305ABSSMW2_230V | HOB305ABSSMW2_400V...
- Page 25 à sa propre discrétion. 2.) Rapport Le revendeur doit signaler par écrit le défaut de l'appareil à HOLZMANN MASCHINEN GmbH. Si la demande de garantie est justifiée, l'appareil sera récupéré chez le revendeur par HOLZMANN MASCHINEN GmbH ou envoyé par le revendeur à...
