8

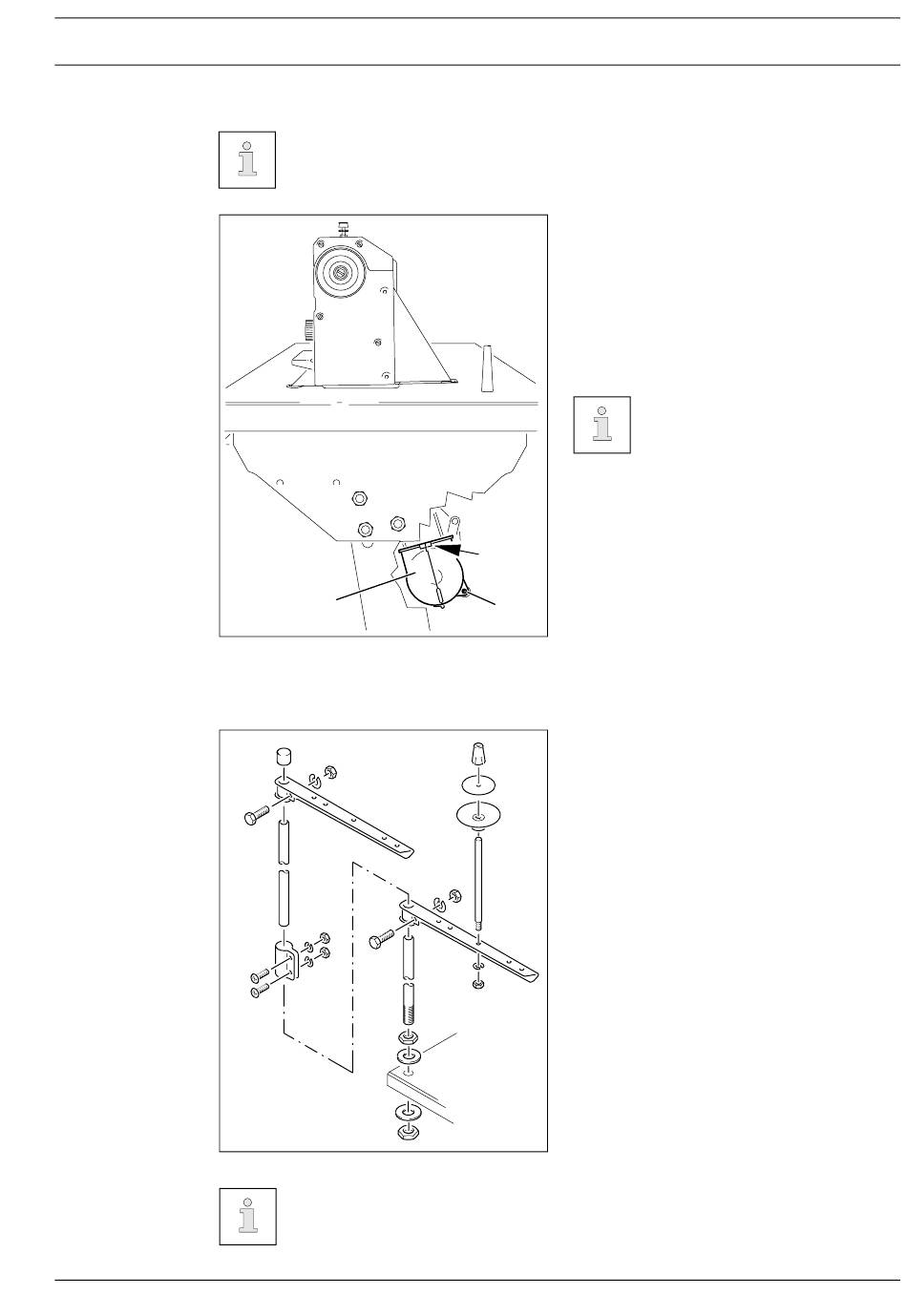

Montage du garde-courroie inférieur
.01.04
Fig. 8 - 04
8
Montage du porte-bobine
.01.05
Fig. 8 - 05
Installation et première mise en service
Ce passage ne concerne pas les machines équipées d'un moteur incorporé.
2
1
Montage du plateau de table et schémas électriques
(voir le chapitre 11)
●
Orienter le garde-courroie 1 de façon à ce
que rien ne fasse obstacle au fonctionne-
ment de la poulie motrice et de la cour-
roie trapézoïdale.
●
Serrer les vis 2.
La Fig. 8-04 représente une
machine équipée d'un moteur
Quick. Dans le cas de l'utilisation
d'un autre type de moteur, se ré-
férer au mode d'emploi corres-
pondant.
2
●
Effectuer le montage du porte-bobine en
se référant à la fi g. 8-05.
●
Placer ensuite le porte-bobine dans le
perçage du plateau et le fi xer à l'aide des
écrous joints.
21
