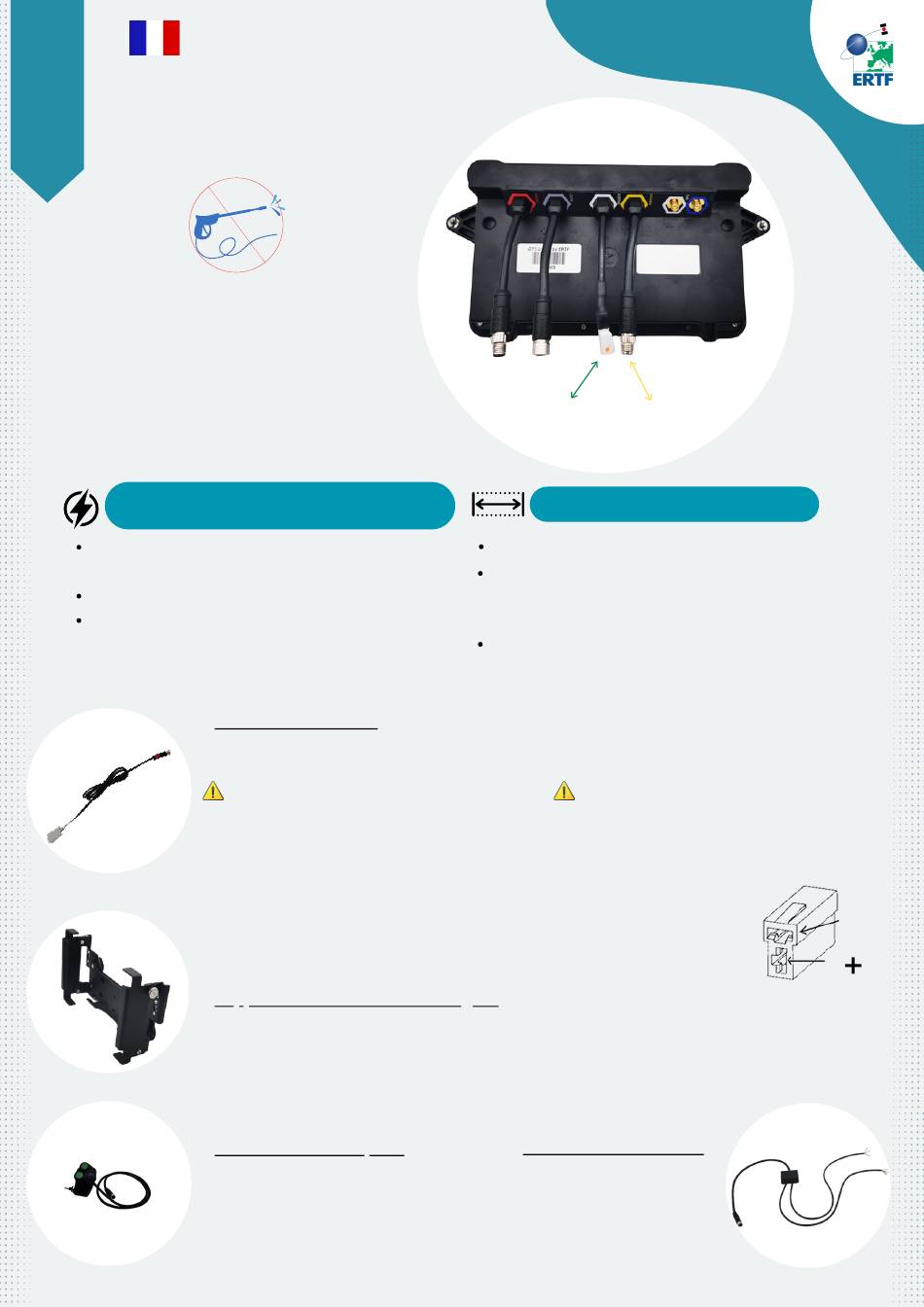

Consignes de montage
n
UNIK4 MOTO
i
k
4
Lavage haute
pression interdit
Alimentation après coupe-circuit
Unik4 branché après un coupe circuit
d'alimentation ou le contact
Tension: 12 à 24V
Protection par un fusible de 5A
Câble d'alimentation
12V à 24V.
Protection par un fusible de 5A
Préparer un câble d'alimentation du coupe circuit ou l'après contact jusqu'à l'endroit où
l'Unik4 sera installé, équipé de cosses et d'un connecteur Faston non fourni (voir détails ci-
dessous).
CALC-204
Utiliser un fusible de 5A.
Support avec 4 silent-blocs intégrés
SUPC-204
Télécommande complète
TECO-208
ou contact
NE PAS BRANCHER EN DIRECT BATTERIE
Connecteur Faston: TE Connectivity 180907-0
Cosses: TE Connectivity 42238-2, serial FASTIN-FASTON
Connecteur
Buzzer JST
Dégagement
20 mm entre l'Unik4 et les Speedocaps
La tension des câbles devra permettre le
démontage de l'UNIK4 de son support sans
effort sur les connecteurs
Les connecteurs et les câbles devront être
libres de tout contact avec d'autres
éléments de la moto.
Références Faston et Cosses:
OU
Câble de raccordement
Pour les pilotes souhaitant utiliser
leur propre télécommande
Instructions de raccordement fournies
Connecteur
Télécommande
TECO-205
_
