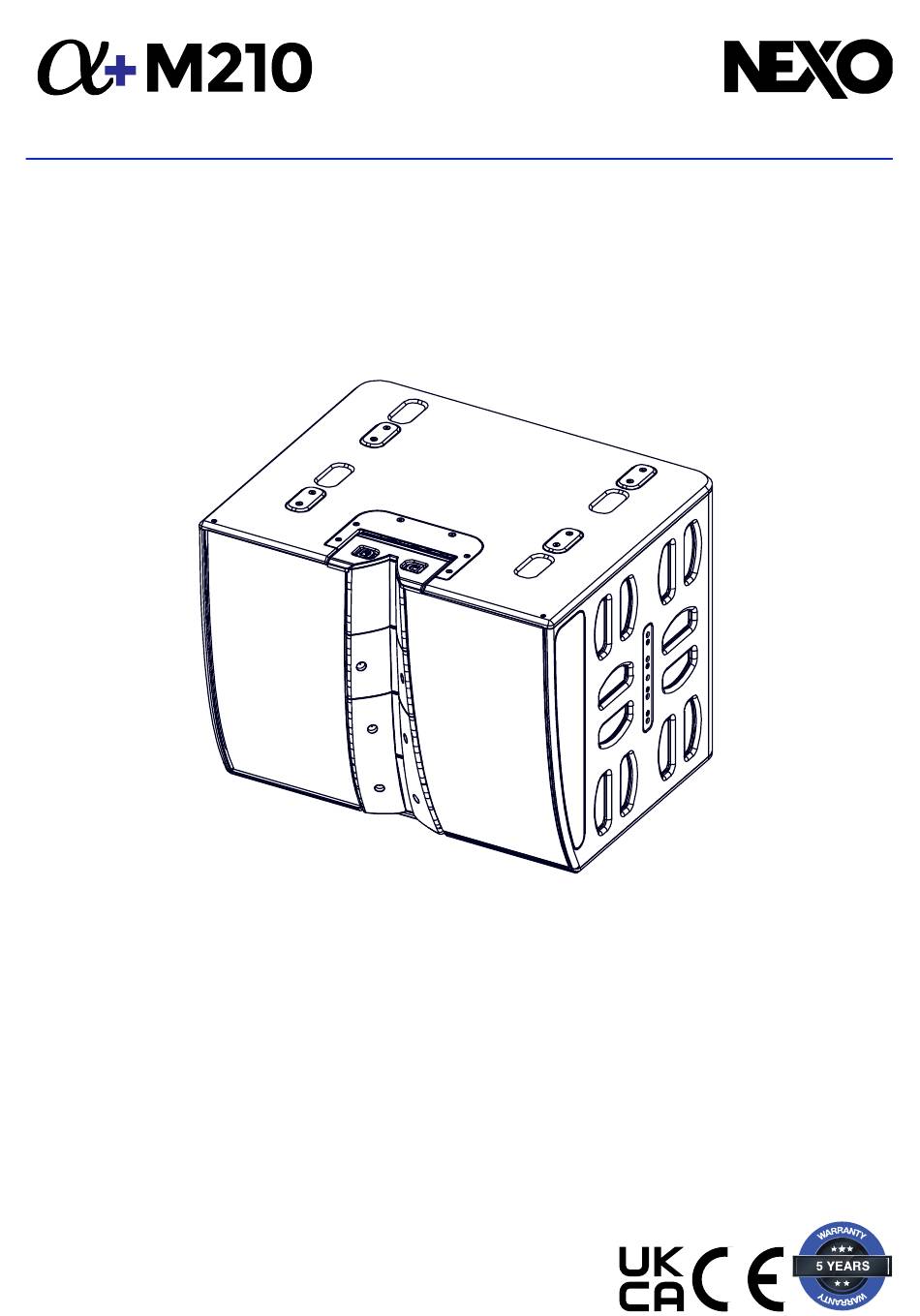

- Page 1 2025-03-06 DP7348-01-DI M210 Manuel Utilisateur...
- Page 2 TABLE DES MATIERES TABLE DES MATIERES __________________________________________________________________ 2 AVERTISSEMENTS______________________________________________________________________ 3 EQUIPEMENT __________________________________________________________________________ 4 DESCRIPTION __________________________________________________________________________ 5 PRESET _______________________________________________________________________________ 9 ACCESSOIRES ________________________________________________________________________ 13 ARRAY EQ ____________________________________________________________________________ 18 MAINTENANCE ________________________________________________________________________ 19 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 22 NOTES _______________________________________________________________________________ 23 Page 2 / 24 M210...
- Page 3 Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.
- Page 4 2 emplacements pour l’accrochage. Orientation HF Maintenir les 2 verrous tout en poussant vers l’arrière l’ensemble HF, relâcher les verrous pour bloquer. Maintenir les 2 verrous tout en tirant vers l’avant l’ensemble HF, relâcher les verrous pour bloquer. Page 4 / 24 M210...
- Page 5 • Le tableau ci-dessous donne le nombre d’enceinte M210, de caisson de basse B218 et de caisson de grave L20 pouvant être reliés à chaque solution. SPEAKER TYPE...
- Page 6 CONFIGURATION CONFIGURATION ➢ 1x M210 La position Wide est le mode recommandé par défaut. Position Wide Position Narrow Sans Flange Sans Flange Couverture verticale : -20° à +20° Couverture verticale : -20° à 0° Couverture horizontale : Progressive de 120° à 60° (type PS) Couverture horizontale : Progressive de 120°...
- Page 7 Couverture verticale : -20° à +20° Couverture horizontale : 120° – 90° – 120° Position Narrow Position Narrow Avec ANT-FLG60 sur le M210 du dessus Avec ANT-FLG60 sur les 2 M210 Couverture verticale : -20° à +20° Couverture verticale : -20° à +20°...
- Page 8 CONFIGURATION Position Narrow ANT-FLG90 sur les 2 M210 Couverture verticale : -20° à +20° Couverture horizontale : 120° – 90° – 120° Page 8 / 24 M210...
- Page 9 PRESET Veuillez consulter nexo-sa.com pour avoir les informations des firmwares des TD Contrôleurs NEXO. Le module Alpha+ M210 doit toujours être utilisé avec le module de basse Alpha+ B218 (ratio : 1x B218 pour 1x M210) ➢ STACK 1 colonne 1 ou 2 L20 / 1x B218 / 1x M210 (Narrow –...
- Page 10 PRESET ➢ STACK 2 colonnes 4x L20 / 2x B218 / 2x M210 (Narrow) Page 10 / 24 M210...
- Page 11 PRESET ➢ FLOWN 1 : 1x M210 (Narrow – Wide) ➢ FLOWN 2 : 2x M210 (Narrow) ➢ FLOWN 3 : 1x B218 / 1x M210 (Narrow – Wide) Page 11 / 24 M210...
- Page 12 PRESET ➢ FLOWN 4 : 1x L20 + 1x B218 / 1x M210 (Narrow – Wide) Page 12 / 24 M210...
- Page 13 Les accessoires de M210 sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes M210 que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme M210 si des composants proviennent d’autre fournisseur.
- Page 14 ACCESSOIRES ANI-LK01 Système d’accrochage M210 sous M210 Se référer à la fiche accessoire. ANI-LK02 Système d’accrochage M210 sous 1x B218 Se référer à la fiche accessoire. Page 14 / 24 M210...
- Page 15 ACCESSOIRES ANI-LK03 Système d’accrochage M210 sous 2x B218 ou / L20-B218 Se référer à la fiche accessoire. ANI-EXB01 Kit de barres d’extension pour ANI- LKxx Se référer à la fiche accessoire. Page 15 / 24 M210...
- Page 16 ACCESSOIRES ANT-FLG60 Flange 60° pour M210 Se référer à la fiche accessoire. ANT-FLG90 Flange 90° pour M210 Se référer à la fiche accessoire. VNT-CPL04 Link B218/M210 – M210/M210 Se référer à la fiche accessoire. Page 16 / 24 M210...
- Page 17 ACCESSOIRES VNT-CAS01 Kit casters Se référer à la fiche accessoire. ANT-COVM210 : HOUSSE POUR M210 Page 17 / 24 M210...
- Page 18 ARRAY EQ ARRAY EQ L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : M210 DE ArrayE dB ad usting Frequency Hz M210 DE ArrayE dB ad usting...
- Page 19 HF. Changement des grilles latérales Retirer les 7 vis de chaque côté, retirer les grilles latérales Au remontage attention aux longueurs de vis, les 4 plus longues sont pour le flanc interne Page 19 / 24 M210...
- Page 20 Tirer le moteur HF vers l’arrière. Retirer 4 vis pour accéder au diaphragme. Haut-parleurs 10’’ Retirer les 16 vis. Déconnecter les fils de la CNX et des HP 10 ‘’ Retirer les vis pour sortir les haut-parleurs Déposer la trappe. Page 20 / 24 M210...
- Page 21 Complete right grille White (with fasteners) 05M210UA-RS Complete side right grille Black (with fasteners) 05M210UA-RSPW Complete side right grille White (with fasteners) 05LEXCNX-M210 Lexan CNX M210 Black 05LEXCNX-M210PW Lexan CNX M210 White 05CNX2SP44T Connection plate Black without lexan (with fasteners) 05CNX2SP44T-PW...
- Page 22 148 dB Peak Tension de service (rms/peak) 45 Vrms (150 Vpeak) Chevauchement de 500 Hz à 1500 Hz optimisé par logiciel propriétaire « NEXO Fréquence de coupure haute Polar Combiner » Ajustable : Wide (-20 à +20°) – Narrow (-20° à 0°) Directivité...
- Page 23 NOTES NOTES Page 23 / 24 M210...
- Page 24 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr Parc d’activité de la Dame Jeanne nexo-sa.com F-60128 PLAILLY Page 24 / 24 M210...
