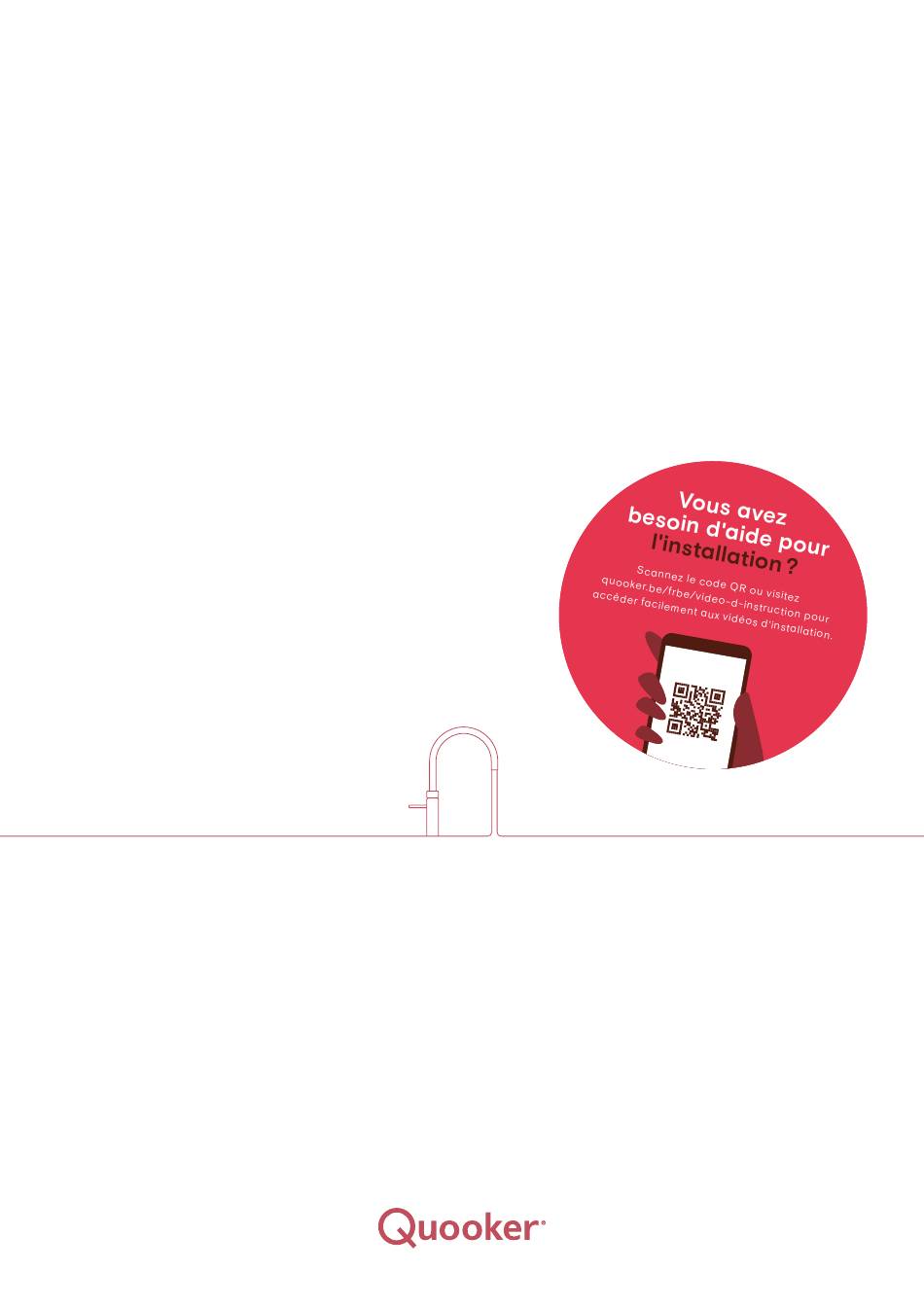

- Page 1 Manuel d'installation CUBE Convient à tous les robinets et réservoirs d’eau bouillante Quooker.
- Page 3 Si vous avez des questions complémentaires après la lecture de ce manuel, veuillez contacter la service clientèle de Quooker. Notre adresse et numéro de téléphone sont indiquées au dos de ce manuel. Le manuel est également disponible sur notre site quooker.be...
- Page 4 à capacités physiques, sensorielles ou d’un réfrigérant inflammable. intellectuelles réduites, uniquement à conditions qu’ils soient accompagnés ou Ne raccordez pas le CUBE s’il est qu’ils ont été informés d’une utilisation endommagé. Ceci peut mener à des sécurisée de l’appareil. Veuillez informer situations dangereuses et nuire à...
- Page 5 W, commence par un R ou le texte se termine par un B et les robinets dont le numéro de série comporte Le délai de garantie du CUBE et du système Quooker est un W ou commence par un T peuvent être utilisés avec de deux ans et couvre uniquement la livraison de pièces.
- Page 6 Lors de l’installation du CUBE, gardez en tête que le CUBE doit être accessible pour le service et l’entretien. Au dos du CUBE, il faut garder libre un minimum de 10 cm pour l’évacuation de l’air chaud. Il est recommandé de maintenir 2 cm de libre de chaque côté.
- Page 7 Pression d’eau max. (avec QRV blanche)** 600 kPa (6 bar) Pression CO ₂ max. 400 kPa (4 bar) Réfrigérant R600a 32 g Classe climatique N (16°C – 32°C) Classe IP IP21 * Ces valeurs sont des moyennes. ** Valve de réduction Quooker blanche.
- Page 8 Contenu de l’emballage CUBE cylindre CO ₂ cordon d’alimentation filtre cordon de LED raccord en T Valve de réduction Quooker (QRV) bride pour filtre blanche détendeur CO ₂ y inclus tuyau en plastique transparent tuyau marqué en bleu et raccord à angle droit tuyaux en plastique tuyau marqué...
- Page 9 Monter la bride pour le filtre 1. Positionnement 3. Accrochage Positionnez la bride minimum 50 mm sous l’évier ou le plan Enlevez le bouchon rouge du nouveau filtre. Serrez de travail et laissez au moins un espace de 400 mm entre ensuite le filtre en le tournant contre le sens des aiguilles la partie inférieure de la bride et la plaque de fond de d’une montre jusqu’à...
- Page 10 L’installation totale en un clin d’œil Tournez les pages pour trouver votre robinet (partie supérieure) et réservoir (partie inférieure), pour représenter l’installation du CUBE sur votre système. CUBE...
- Page 11 PRO3 COMBI COMBI+ Twintaps ou Nordic single tap Twintaps ou Nordic single tap Twintaps ou Nordic single tap avec le PRO3 & CUBE avec le COMBI & CUBE avec le COMBI+ & CUBE (p. 12) (p. 14) (p. 16) Fusion / Front avec le...
- Page 12 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 13 ‘IN’ ‘OUT’...
- Page 14 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 15 ‘IN’ ‘OUT’...
- Page 16 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 17 ‘IN’ ‘OUT’...
- Page 18 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 19 * L'aperçu de l'installation du Front est le même que * Front installé? celui du Fusion. Retrait la goupille. ‘IN’ ‘OUT’...
- Page 20 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 21 * L'aperçu de l'installation du Front est le même que * Front installé? celui du Fusion. Retrait la goupille. ‘IN’ ‘OUT’...
- Page 22 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 23 * L'aperçu de l'installation du Front est le même que * Front installé? celui du Fusion. Retrait la goupille. ‘IN’ ‘OUT’...
- Page 24 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 25 ‘IN’ ‘OUT’...
- Page 26 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 27 ‘IN’ ‘OUT’...
- Page 28 Attention : le cylindre CO ₂ est sous pression et se place Rebranchez le système Quooker à une prise mise à dans la bride à côté du CUBE. Le cylindre CO ₂ ne peut la terre. jamais être utilisé en position couchée.
- Page 29 ‘IN’ ‘OUT’...
- Page 30 à droite si vous avez étapes. Pendant ce programme, vérifiez régulièrement complété et vérifié l’installation comme décrit dans l’écran pour vérifier si le CUBE affiche des notifications. ce manuel. Une fois que le CUBE est prêt à être utilisé, il rentra à l’écran d’accueil.
- Page 31 (im. 2) im. 2 Quand le filtre est saturé, le CUBE affiche une notification sur l’écran et un signal sonore est émis. Par votre compte sur quooker.be, vous commandez facilement un nouveau filtre. Si vous avez remplacé le filtre, affichez ce thème sur l’écran et cliquez sur filtre.
- Page 32 Débrancher le CUBE (dans le cas d’un service) 1. Éteindre 3. Vider Éteignez le CUBE par l’écran. N’enlevez pas le câble Ouvrez le robinet d’eau pétillante (pousser-tourner / d’alimentation. tournez au deuxième clic*) et fermez-le quand uniquement le gaz CO ₂ sort. Il est possible de devoir activer deux fois 2.
- Page 33 5. Dévisser le CUBE 7. Raccorder Enlevez le cordon de LED du CUBE, retirez la fiche de Reconnectez le tuyau d’eau bouillante au réservoir la prise électrique et démontez les tuyaux. Transportez Quooker avec une rondelle en fibre entre les deux.
- Page 34 Si le problème persiste, contactez-nous par le formulaire de contact de service dans votre compte My Quooker. Insuffisance de gaz de Refroidissement Appuyez sur l’icône de redémarrage refroidissement / position insuffisant sur l’écran.
- Page 36 Quooker Belgium B.V. Zoerselbaan 125 2390 Westmalle +32 3 646 54 00 info@quooker.be www.quooker.be...
