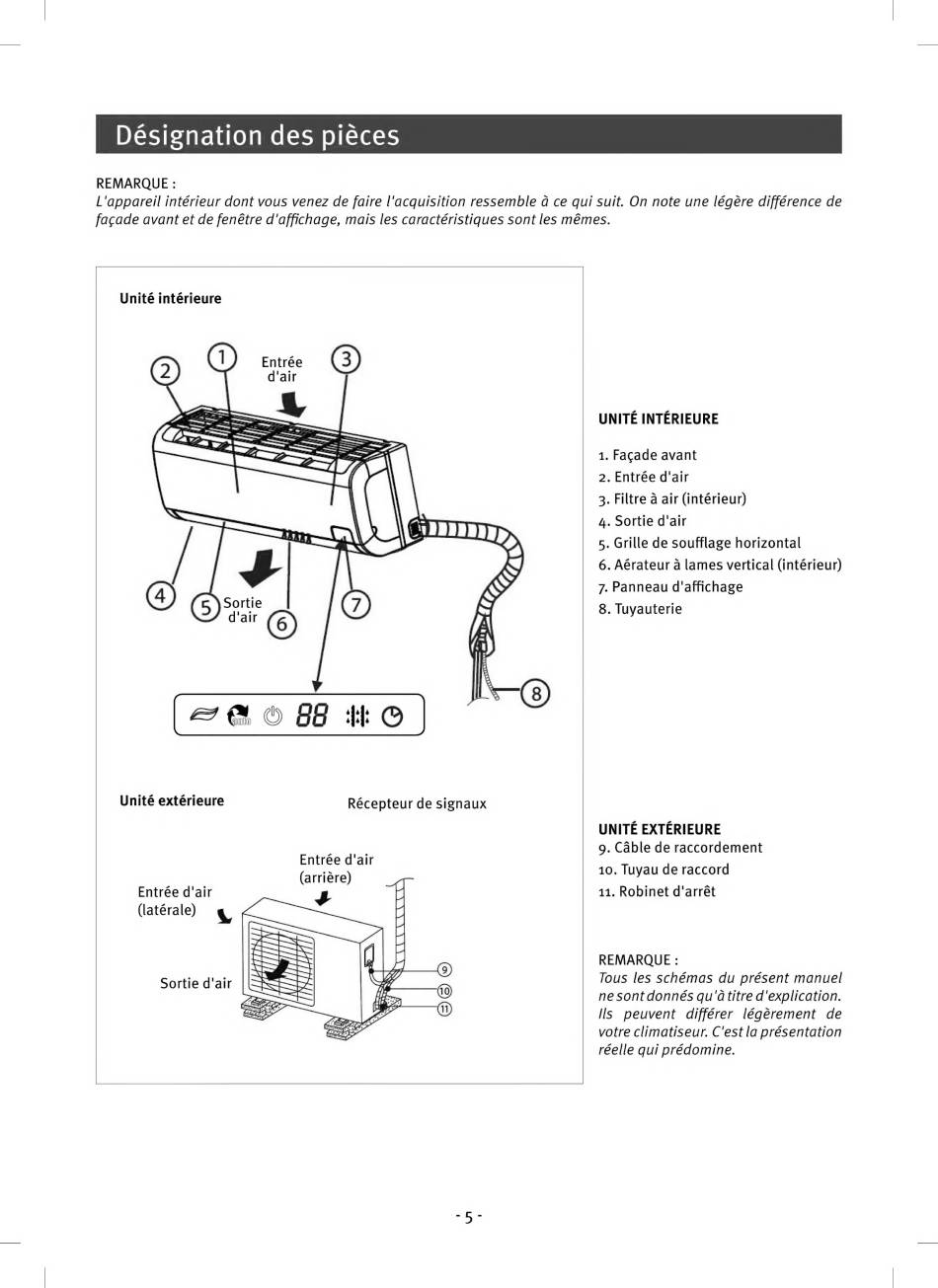

Désignation des pièces
REMARQUE :
L'appareil intérieur dont vous venez de faire l'acquisition ressemble à ce qui suit. On note une légère différence de
facade avant et de fenêtre d'affichage, mais les caractéristiques sont les mêmes.
Unité intérieure
D Q ax G
ps
=
i
a
Ceep
Er
SU
e
ra
+à
Oir naaa
Y
À ve
Unité extérieure
Récepteur de signaux
Entrée d'air
(arrière)
Entrée d'air
(latérale)
Sortie d'air
UNITÉ INTÉRIEURE
1. Façade avant
2. Entrée d'air
3. Filtre à air (intérieur)
4. Sortie d'air
5. Grille de soufflage horizontal
6. Aérateur à lames vertical (intérieur)
7. Panneau d'affichage
8. Tuyauterie
UNITÉ EXTÉRIEURE
9. Câble de raccordement
10. Tuyau de raccord
11. Robinet d'arrêt
REMARQUE :
Tous les schémas du présent manuel
ne sont donnés qu'à titre d'explication.
lls peuvent
différer légèrement
de
votre climatiseur. C'est la présentation
réelle qui prédomine.
