7. Fonctions analogiques
Le Nucleus possède deux zones avec fonctions analogiques : la section d'entrée (utilisée pour l'enregistrement des sources
dans la station d'enregistrement audionumérique) et la section de gestion de l'écoute.
E
NREGISTREMENT DES SOURCES
La section d'entrée du Nucleus est située en haut à droite de la zone centrale. Il y a deux voies d'entrées avec circuits
d'insertion pour le traitement des signaux par un processeur externe. Les entrées sont équipées d'embases 'combinées' XLR
(micros) et Jack 6,35 mm (instrument), et les insertions sont au format Jack 6,35 mm, toutes situées à l'arrière du Nucleus.
Notez que le circuit d'insertion peut être inséré sur les sorties de la station DAW à la place des entrées de voies, en
appuyant sur la touche MIXDOWN sous la section des entrées. Consultez la page suivante pour de plus amples détails.

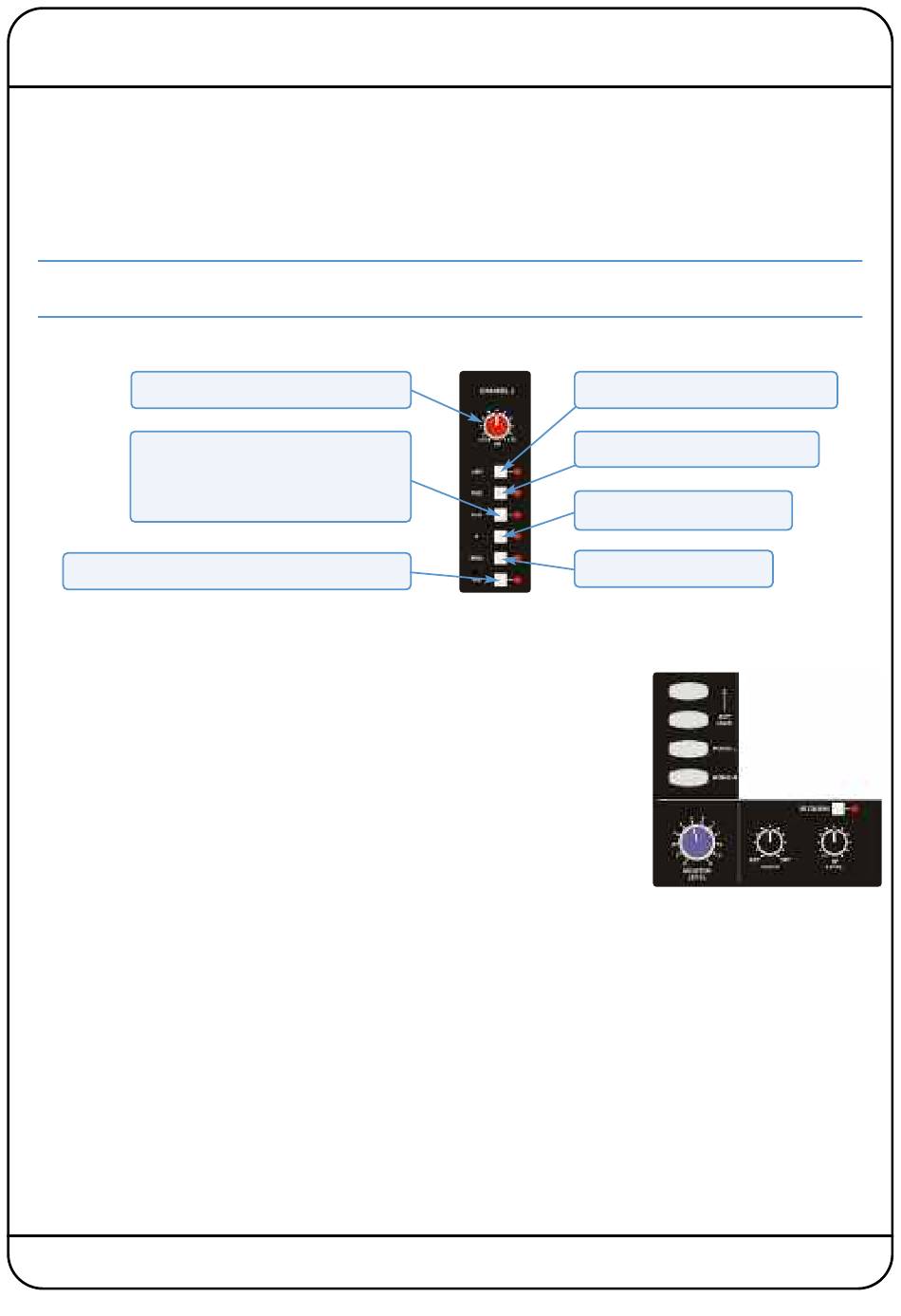

Les réglages sont organisés comme suit :
Niveau d'entrée (+12 dB à +75 dB)
Hi-Z —Place les entrées XLR (micro)
et Jack (instrument) de basse à haute
impédance
Activez le circuit d'insertion avec la touche INS
G
'
ESTION DE L
ÉCOUTE
L'écoute du Nucleus est gérée avec les touches de sélection de source de droite et les réglages sous la section des entrées.
Le niveau des écoutes principales est déterminé par le bouton bleu MONITOR LEVEL du
centre.
Le niveau de l'écoute au casque se règle séparément avec le bouton HP LEVEL sous la
voie CHANNEL 2.
Normalement, les sorties Monitor et casque reçoivent le mixage des entrées des voies 1
et 2 et du retour de l'application d'enregistrement audionumérique, vous offrant une
écoute exempte de toute latence. Le mixage entre les deux est confié au bouton BLEND
sous la voie CHANNEL 1 ; pour favoriser l'écoute des entrées, tournez le bouton vers la
position DRY, et pour favoriser l'écoute de l'ordinateur, tournez le bouton vers la position
WET.
Par défaut, le circuit d'écoute gère les entrées comme une entrée stéréo unique, avec la voie Channel 1 placée à gauche de
l'écoute, et la voie Channel 2 à droite. Appuyez sur les touches MONO L et MONO R au-dessus du bouton MONITOR LEVEL
pour traiter les voies d'entrées comme des sources mono :
- Lorsque MONO L est sélectionné, le signal de la voie Channel 1 est transmis aux deux côtés des écoutes et la voie
Channel 2 est coupée.
- Lorsque MONO R est sélectionné, le signal de la voie Channel 2 est transmis aux deux côtés des écoutes et la voie
Channel 1 est coupée.
- Lorsque MONO L et MONO R sont sélectionnés, les signaux des deux voies sont dirigés vers les deux côtés de l'écoute.
Nucleus — Mode d'emploi
M
ONITORING
Active l'alimentation fantôme 48 V
Active l'atténuateur PAD –20 dB
Ø — Inverseur de phase
Filtre passe-haut à 80 Hz
Page 39
