Éléments de contrôle

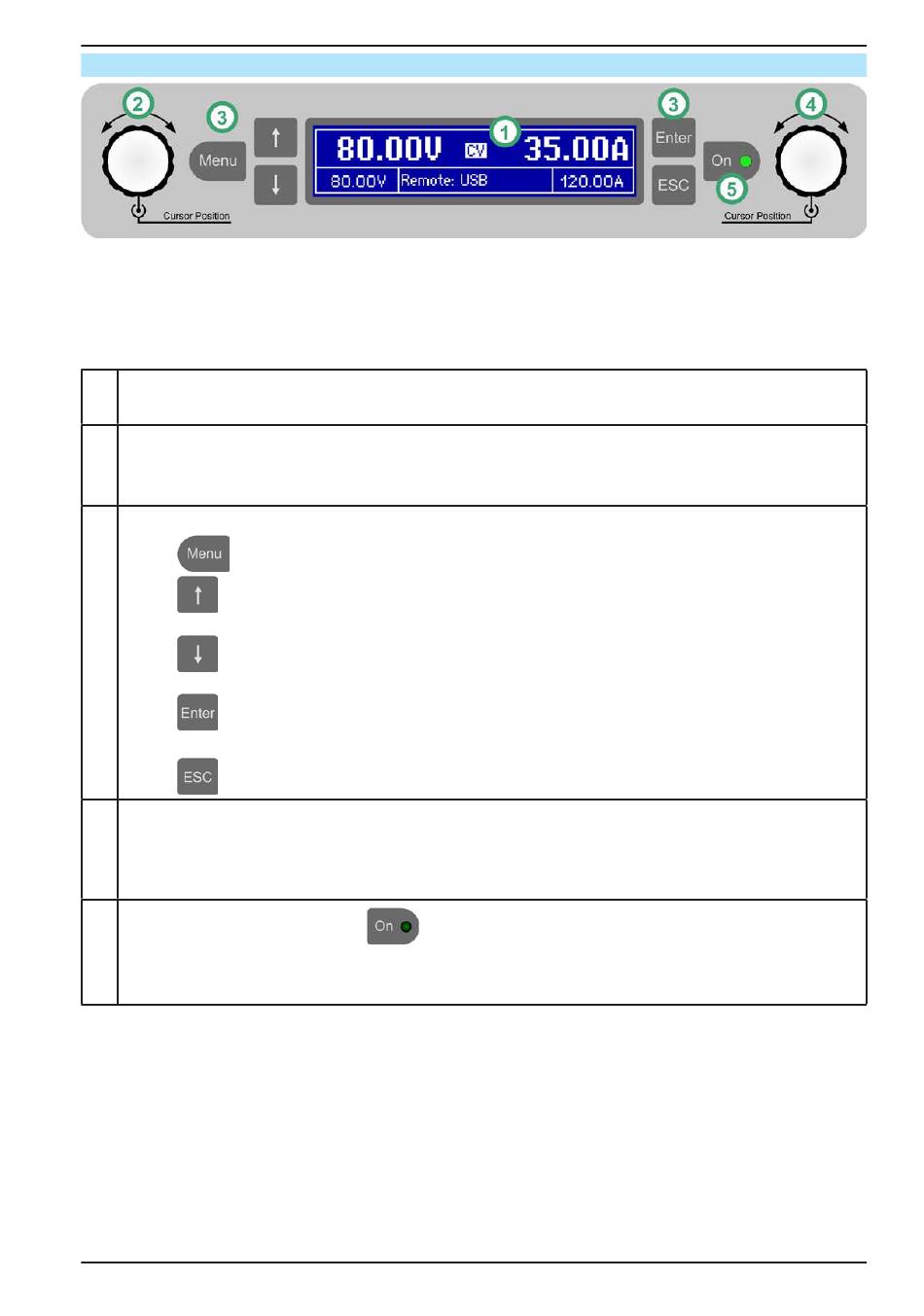

Figure 6- Panneau de commande
Description des éléments du panneau de commande
Pour une description détaillée voir chapitre „1.9.4. Panneau de commande (HMI)".
Ecran
(1)
Utilisé pour l'affichage des valeurs réglées, des menus, des conditions, des valeurs lues et des statuts.
Encodeur gauche, avec fonction de bouton poussoir
(2)
Rotation : ajuste les valeurs réglées relatives à la tension de la sortie DC.
Appui: sélection du paramètre à modifier (curseur) sur lequel est le curseur
Touches :
Touche
: A ctive le menu de configuration pour divers réglages (voir „3.4.3. Configuration via MENU")
Touche
: Navigation dans les menus, sous-menus et paramètres (direction: haut / gauche) ou
changement de mode de visualisation
(3)
Touche
: Navigation dans les menus, sous-menus et paramètres (direction: bas / droite) ou
changement de mode de visualisation
Touche
: Valide les modifications de paramètre ou de valeurs réglées dans les sous-menus, ainsi
que l'accès à un sous-menu. Egalement utilisée pour acquitter une alarme.
Touche
: Annule la modification de paramètres dans le menu de configuration ou sort du sous-menu
Encodeur droit, avec fonction de bouton poussoir
Rotation: ajuste les valeurs réglées relatives au courant de la sortie DC ou à la puissance de la sortie DC.
(4)
Ajuste également les paramètres dans le menu de configuration.
Appui : sélection du paramètre à modifier (curseur) sur lequel est le curseur
Touche On/Off pour la sortie DC
(5)
Utilisée pour activer / désactiver la sortie DC, également utilisé pour acquitter les alarmes. Le voyant in-
dique le statut de la sortie DC, peu importe si l'appareil est contrôlé manuellement ou à distance (LED on
= sortie on).
