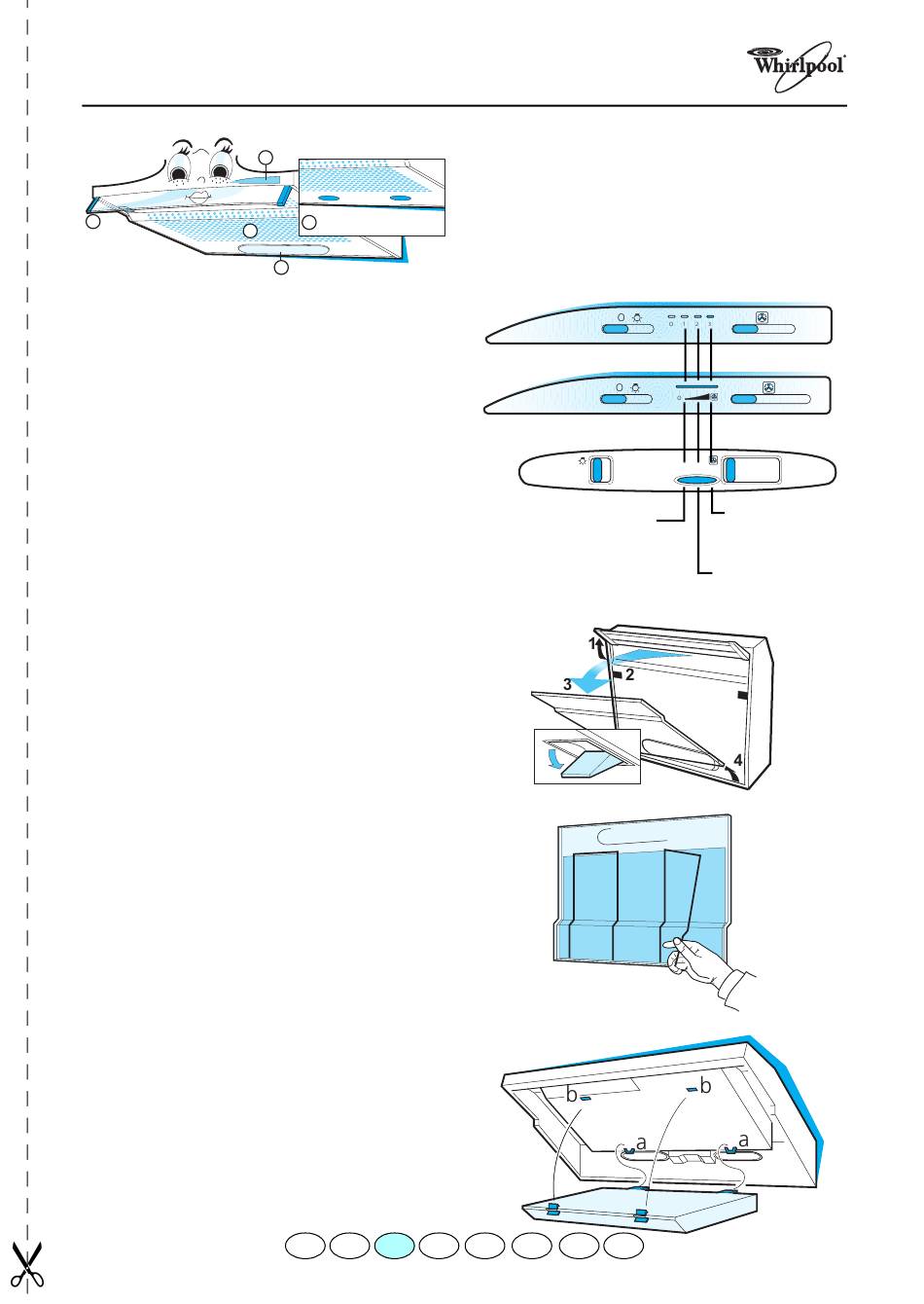

Whirlpool AKR 601 Fiche D'installation page 3

AKR 601-620-624-625-626
AKR 627-628-629-720
4
2
1. Bandeau de commande
2. Filtres à graisses (à l'intérieur de la grille
d'aspiration)
3. Plafonnier (n'est pas prévu sur le modèle
AKR 720)
4. Bac de récolte de la vapeur (amovible)
5. Lampes halogènes (uniquement pour AKR 720)
COMMENT RETIRER ET REMPLACER
OU LAVER LE FILTRE À GRAISSES :
1. Débranchez la hotte ou coupez le courant.
2. Retirez le récipient de récolte de la vapeur.
3. Ouvrez la grille d'aspiration (Fig. A).
4. Retirez le dispositif de blocage du filtre à
graisses (Fig. B).
5. Retirez le filtre à graisses sale.
6. Après avoir remplacé ou lavé le filtre à
graisses (selon le type), procédez dans
l'ordre inverse pour le remontage en vérifiant
que le filtre recouvre toute la surface
d'aspiration.
COMMENT MONTER OU REMPLACER
LE FILTRE AU CHARBON :
1. Débranchez la hotte ou coupez le courant.
2. Retirez le récipient de récolte de la vapeur.
3. Ouvrez la grille d'aspiration (Fig. A).
4. Si le filtre au charbon est déjà monté et doit
être remplacé, appuyez sur les touches de
déblocage (b) et dégagez le filtre vers le bas
(Fig. C).
5. Si les filtres ne sont pas installés :
- introduisez le filtre au charbon sur les
anneaux arrière (a);
- fixez le filtre au charbon à l'avant à l'aide
des crochets dont il est doté (b).
6. Remontez la grille d'aspiration
COMMENT REMPLACER LES
AMPOULES :
1. Débranchez la hotte ou coupez le courant.
2. Retirez le récipient de récolte de la vapeur.
3. Ouvrez la grille d'aspiration.
4. Retirez l'ampoule grillée. Utilisez
exclusivement des ampoules de
40W maximum E14 ou des lampes
halogènes de 20W maximum GU5.3
(uniquement pour modèle AKR 720).
5. Remontez la grille d'aspiration.
5019 100 75009
FICHE PRODUIT
1
AKR 720
5
3
D GB F NL
BANDEAU DE COMMANDE
A. Interrupteur de l'éclairage.
B. Interrupteur de sélection de la puissance
d'aspiration.
C. Indicateurs de puissance d'aspiration.
A
A
A
O I
q.té mini de vapeur et
de fumées
2
E P I GR
AKR 601-620-624
C
AKR 625-628-629
B
AKR 626-627
B
AKR 720
B
1 2 3
O
grande q.té de
vapeur et de
fumées
q.té moyenne de
vapeur et de
fumées
2
Fig. A
Fig. B
Fig. C
