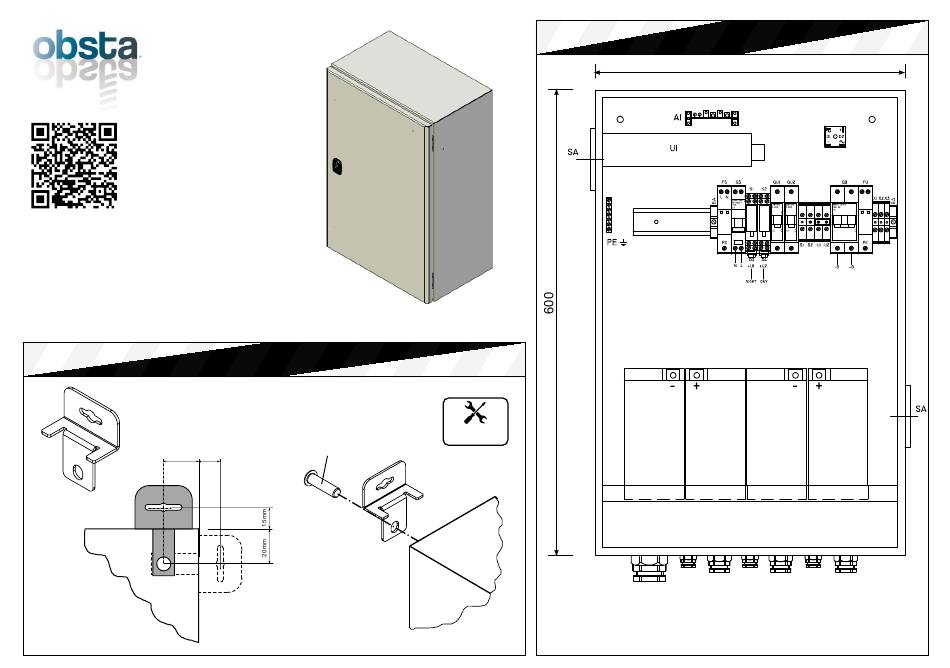

Installation instructions for P/N :
113956B
113956B
Montage 48V-BAT-18Ah
20mm
15mm
Phillips 3
M8x15 (x4)
Vue d'ensemble
Vérifier la tension entre 2 utilisations ou en cas de stockage
prolongé tous les 6 mois maximum
- Si nécessaire, rechargez les batteries jusqu'à ce que leur tension
atteigne 13,5 V (batterie pleine).
- Si la tension de la batterie descend en dessous de 11V, remplacer la
batterie.
400
