MS-927-E
Détecteur de tension
BT résistif
1. Normes
Le DETEX™ MS-927-E a été conçu selon les
références normatives suivantes :
• NF EN 61243-3:2015
NF EN 61010-1:2011 + A1:2019
•
Conformité REACH
•
Conformité RoHS
•

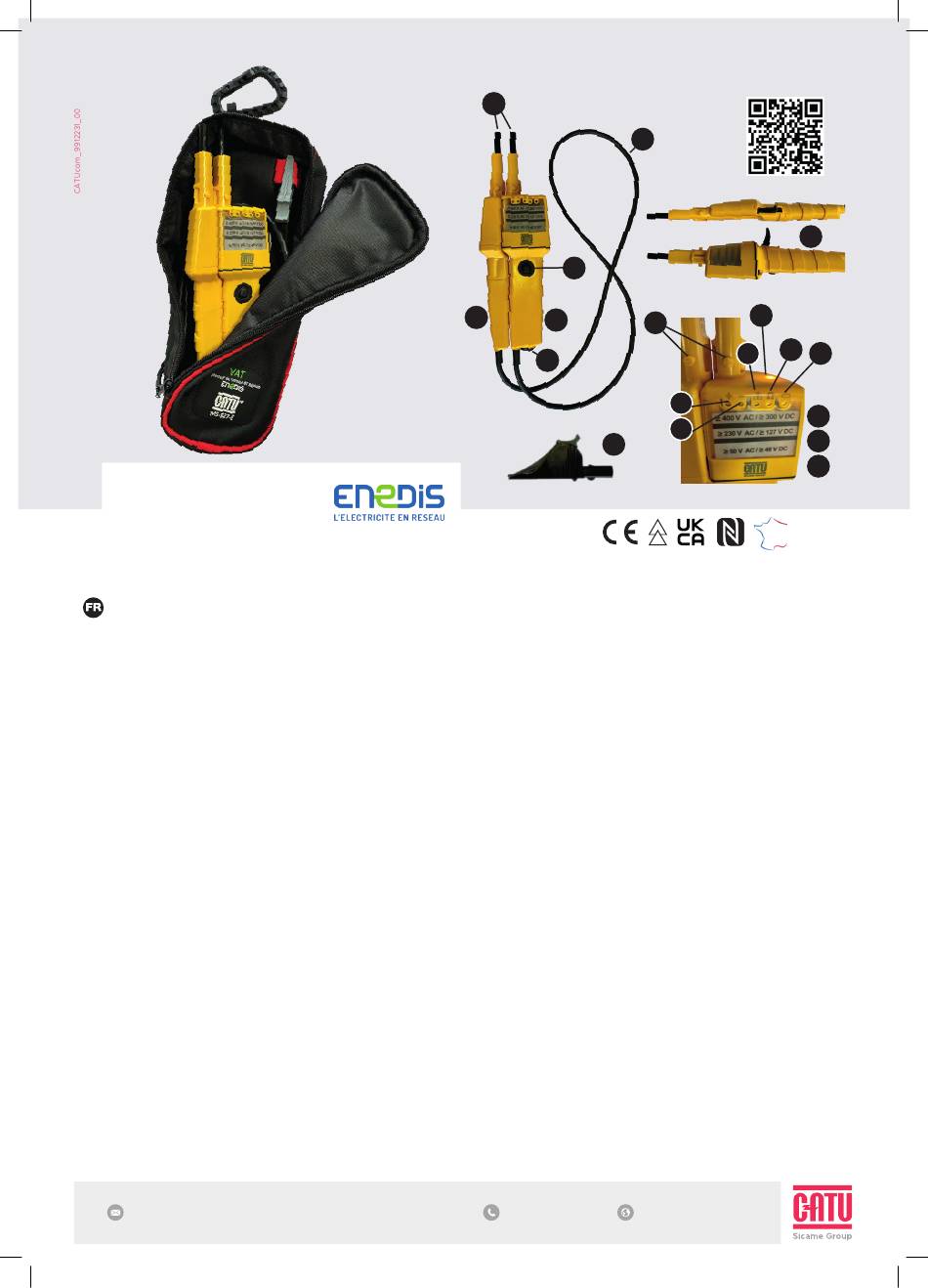

2. Utilisation
1. Boitier de commande isolé
2. Boitier secondaire isolé
3. Bouton-poussoir
4. LEDs rouges d'indication de présence de
tension (≥ 50 V AC, ≥ 48 V DC)
5. LEDs rouges d'indication de présence de
tension (≥ 230 V AC, ≥ 127 V DC)
6. LEDs rouges d'indication de présence de
tension (≥ 400 V AC, ≥ 300 V DC)
7. LED rouge d'indication de polarité positive
8. LED bleue d'indication de polarité négative
9. LED rouge d'indication de présence de
tension dangereuse
10. LED bleue d'indication de continuité
11. LED orange clignotante / verte
d'indication de niveau de pile
12. Marquage polarités négative et positive
13. Pointes de touche IP2X à fourreaux
rétractables
14. Gâchettes
15. Lampe-torche
16. Bouchon d'accès aux piles d'alimentation
17. Cordon de liaison
18. Pince crocodile
10 Avenue Jean-Jaurès - BP 2 - 92 222 BAGNEUX Cedex, France
13
2
Le détecteur de tension, avec affichage LED
visible à 360˚ permet de réaliser :
• Le contrôle interne (autotest) ;
La détection de présence de tension en
•
réponse aux exigences de la norme
NF C18-510 pour des tensions continues
et alternatives en mode bipolaire ;
• Le contrôle de la continuité d'un circuit
électrique (hors tension) ;
• La recherche unipolaire de phase ;
• Il est utilisé pour, par exemple, les tâches
techniques suivantes :
o Interventions en milieu confiné (tranchée,
cave, galerie...) ;
o Travaux en hauteur
(sur poteau, façade, toiture, ...) ;
o Interventions en clientèle
(tableaux de comptage...).
Vérifications avant l'utilisation :
Chaque fois que le DETEX™ MS-927-E est
utilisé, son intégrité mécanique et électrique
doit être vérifiée pour garantir la sécurité de
l'utilisateur. Cette vérification doit concerner
les points suivants :
Le DETEX™ MS-927-E n'a pas subi de
•
dommages pendant son entreposage
ou son transport, par exemple, que les
surfaces isolantes ne présentent pas de
défauts tels que trous, écailles, rayures,
fissures ;
• Le DETEX™ MS-927-E est propre ;
• La gaine isolante du cordon est en bon
état. Elle est considérée en bon état
(gaine blanche intérieure non visible) ;
+33 (01) 42 31 46 46
17
3
1
12
16
7
8
18
NF EN 61243-3:2015
NF EN 61010-1:2011 + A1:2019
Conformité REACH
Conformité RoHS
Le DETEX™ MS-927-E fonctionne
•
correctement (les mécanismes
ne présentent pas de points durs,
vérification de l'état des piles, etc.).
3. Garantie
La garantie ne s'applique pas suite à :
• Une utilisation inappropriée de
l'équipement ou à une utilisation avec un
matériel incompatible ;
• Des modifications apportées à l'équipement
sans l'autorisation explicite du service
technique du fabricant ;
Des travaux effectués sur l'appareil par
•
une personne non agréée par le fabricant ;
• Une adaptation à une application
particulière, non prévue par la définition
du matériel ou non indiquée dans la
notice de fonctionnement ;
• Des dommages dus à des chocs, chutes
ou inondations ;
Si le MS-927-E ou ses accessoires sont,
•
même partiellement, endommagés,
détériorés ou mal remontés, ils doivent être
adressés pour réparation ou mise au rebut ;
Des accessoires de branchement : leur
•
catégorie de mesure et leur tension
de service doivent être supérieures ou
égales à celles de l'installation contrôlée.
4. Consignes de sécurité
• Les différents signaux indicateurs du
détecteur de tension (incluant l'indication
de la limite de la TBT) ne sont pas
utilisables pour effectuer des mesures.
Avant toute utilisation dans des zones à
•
www.catuelec.com
Mode d'emploi
vidéo
14
15
10
9 11
6
5
4
