IMPORTANT
Bélanger recommends using a professional plumber for all
installation and repair. Please inform yourself about the
Canadian Plumbing Code's regulations and your local
municipality plumbing codes before installation. The Canadian
Plumbing Code requires the installation of surge arresting devices to eliminate water
hammering. ALLOW AN ADEQUATE OPENING IN ORDER TO EASILY ACCESS
CONNECTIONS OR OTHER PLUMBING DEVICES FOR MAINTENANCE OR REPAIR.
Bélanger recommande de faire appel à un plombier compétent pour l'installation et
la réparation de ce produit. Veuillez vous informer des différentes règles
du Code Canadien de plomberie et des exigences de votre localité avant l'installation.
Le Code Canadien de plomberie exige l'installation d'un dispositif anti-bélier a n
d'amortir les coups de bélier dans la plomberie. PRÉVOIR UNE OUVERTURE
SUFFISANTE POUR FACILITER L'ACCÈS AUX RACCORDEMENTS OU À TOUT AUTRE
DISPOSITIF DE PLOMBERIE EN VUE DE L'ENTRETIEN OU DE LA RÉPARATION.
v141121

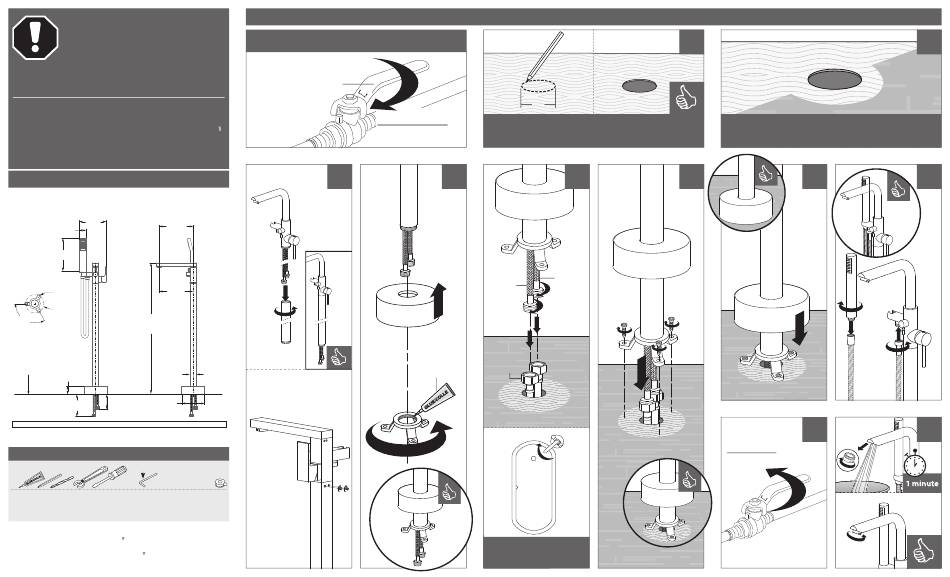

TECHNICAL DRAWING - DESSIN TECHNIQUE
QUA45CMB
7-3/16"
(182 mm)
8-11/16"
Ø 1-1/2"
(221 mm)
(38 mm)
8"
(203 mm)
8-11/16"
Ø 5/16"
(221 mm)
(Ø 8 mm)
Ø 4-5/32"
(Ø 106 mm)
120°
33-1/8"
*
(842 mm)
Floor
Plancher
Ø 1-21/32"
2"
(42 mm)
(50 mm)
Ø 5-15/16"
6"
(150 mm)
(152 mm)
5"
(127 mm)
*
The height can vary depending of the installation / La hauteur peut varier en fonction de l'installation
RECOMMENDED TOOLS / OUTILS RECOMMANDÉS
Included / Inclus Thread seal tape
Ruban d'étanchéité
pour joints filetés **
**Apply thread seal tape on threaded connections.
Appliquez du ruban d'étanchéité sur les connexions filetées.
The model shown in the installation steps may di er from the one in box
however the connection type and installation steps are the same.
Le modèle démontré dans les étapes d'installation peut di érer du produit en boîte,
mais le type de connexions et d'installation demeure le même.
BEFORE YOU BEGIN / AVANT DE COMMENCER
MAIN WATER VALVE
ENTRÉE D'EAU PRINCIPALE
OFF
FERMÉ
3
Thread glue
Colle pour filet
INSTALLATION STEPS - ÉTAPES D'INSTALLATION
2"
Trace a 2" diameter circle on the floor above the already installed water supplies
and cut on the dieline to make a hole.
Tracer un cercle de 2 pouces de diamètre sur le plancher, au-dessus des entrées
d'eau déjà installées et couper en suivant le tracé pour faire un trou.
4
5
Cold (Blue)
Hot (Red)
Froid (Bleu)
Chaud (Rouge)
Water supplies
Entrées d'eau
ALIGN THE FAUCET TOWARD
THE BATHTUB
ALIGNEZ LE ROBINET FACE
À LA BAIGNOIRE
1
Install the flooring around the hole leaving a 5" diameter circle of space
to install rough-in (tripod).
Installer le revêtement de sol autour du trou en laissant un espace circulaire
de 5 pouces de diamètre pour l'installation primaire (trépied).
6
7
9
OUVERT
OPEN
2
8
10
