3

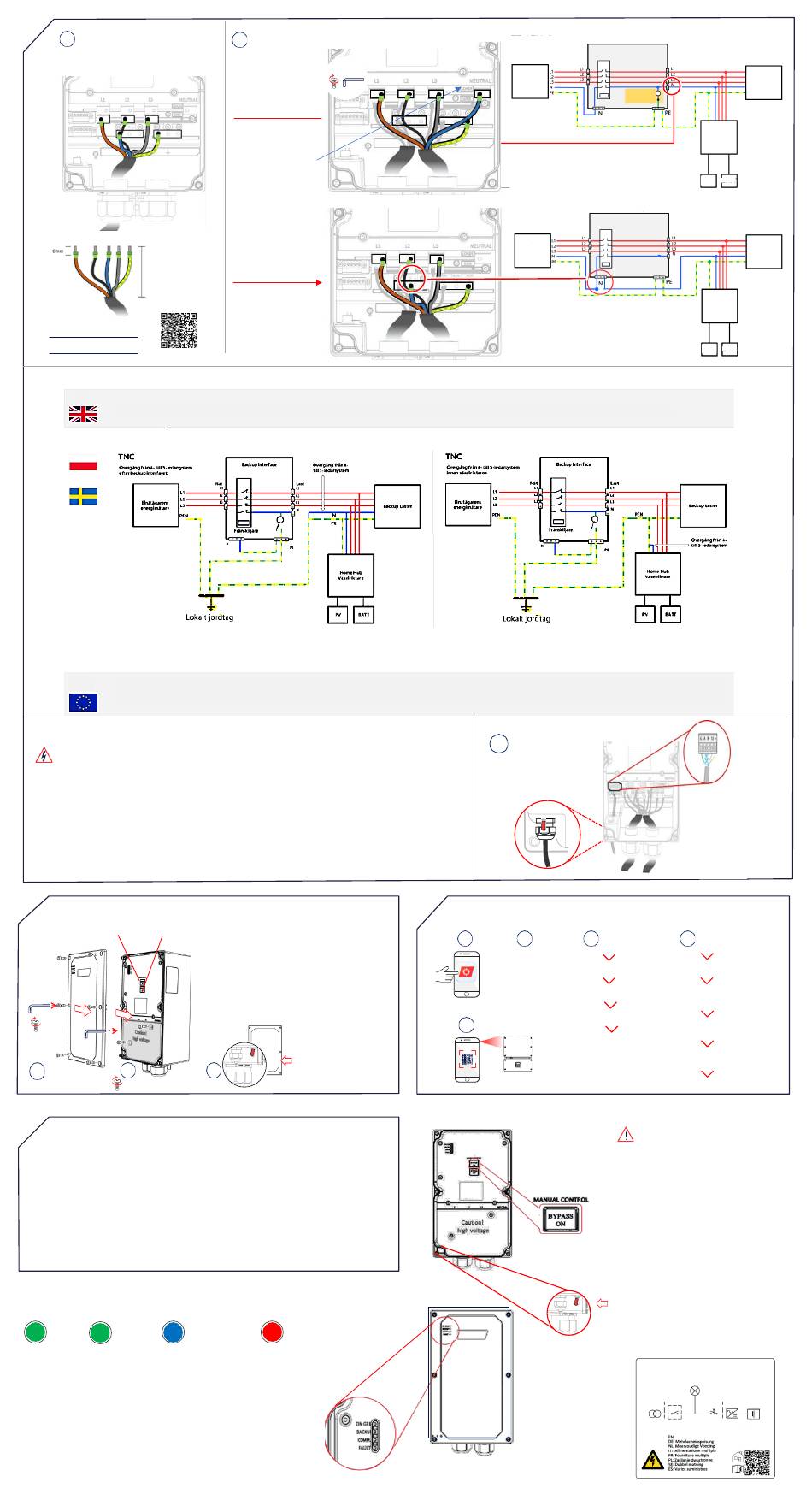

Connexion au
1
réseau
Remarque : dénudez les
câbles de terre / de la
charge sur 12 à 150 mm
Scannez pour consulter le
guide d'installation de
l'onduleur Hub Home
Câble
Diamètre extérieur compris
entre 25 et 32 mm
Section de câble comprise entre
6 et 16 mm
2
Connexion dans des pays spécifiques
UK
TN-CS : vous devez positionner une électrode de terre sur le MET. Le neutre de la charge doit être connecté comme dans l'Option 1. N'utilisez jamais l'Option 2 au Royaume-Uni.
TNC : lorsque c'est autorisé, le raccordement doit être le suivant :
PL
SE
TN-CS : utilisez l'Option 2, si seuls les conducteurs de phase peuvent être déconnectés en mode de fonctionnement en îlot.
TT/TN-S : utilisez l'Option 1 si le conducteur neutre (N) doit être connecté au conducteur de terre de protection (PE) en mode de fonctionnement en îlot (simulation du point neutre).
Reste de
TN-CS : utilisez l'Option 2, si seuls les conducteurs de phase peuvent être déconnectés en mode de fonctionnement en îlot (conformément à la norme VDE-AR-E 2510-2 pour l'Allemagne)
l'Europe
TT/TN-S : utilisez l'Option 1 si le conducteur neutre (N) doit être connecté au conducteur de terre de protection (PE) en mode de fonctionnement en îlot
Branchement de l'Interface Backup
.
DANGER !
1.
Avant d'ouvrir les capots et de connecter le réseau, assurez-vous que le disjoncteur principal et les onduleurs sont éteints.
REMARQUE : pour connaître les codes de réseau spécifiques à chaque pays, consultez la section ci-dessus « Connexion du réseau dans des
pays spécifiques ».
2.
Enlevez l'isolant externe du câble réseau et du câble de la charge sur 120-150 mm et l'isolant interne sur 8 mm. Si nécessaire, sertissez les
.
embouts de fil. Ouvrez le presse-étoupe gauche marqué « Grid » et insérez-y le câble réseau. Connectez d'abord le fil de terre. Couple - 6 Nm.
Connectez les fils Terre (jaune), Ligne (marron) et Neutre (bleu) à leurs bornes respectives.
.
3.
Connectez l'interface de backup à votre onduleur à l'aide d'un câble CAT5 E ou CAT6. Ouvrez le presse-étoupe de communication et insérez-y le
câble de communication. Refermez le presse-étoupe. Débranchez le connecteur de communication et connectez les fils du câble de
communication aux bornes G, A, B et 12V +/- respectivement (voir la figure de droite ). Veuillez utiliser une connexion à paire torsadée pour A
.
et B et assurez-vous que RS485-1 est positionné sur l'onduleur et l'interface Backup. Connectez l'autre extrémité de ce câble à l'onduleur.
4.
L'interface de backup comprend un compteur intégré. Pour un backup de tout le domicile, vous devez déconnecter tout autre compteur
d'exportation/importation externe et le supprimer de SetApp. Le compteur interne doit être configuré en mode importation/exportation. Pour un
backup partiel du domicile, vous devrez désactiver le compteur interne de la BUI, connecter un compteur externe sur le panneau principal et le
paramétrer en tant que compteur d'importation/exportation du système. Pour procéder à la configuration, veuillez suivre la procédure de mise en
service et les vidéos.
4
Fermeture de l'Interface Backup
Bypass On
Bypass Off
4 N*m
2
1
4 N*m
6
Vérification de l'état du système de backup
Remarque : avant de commencer, assurez-vous que l'Interface Backup est totalement et correctement mise en service. Vérifiez que
le système d'onduleur fonctionne et produit de l'énergie et que la charge de la batterie est supérieure à 10 %.
La vérification du fonctionnement en mode backup peut entraîner une interruption de l'alimentation électrique des charges
pendant 5 à 6 secondes avant qu'elles ne soient à nouveau alimentées. Si l'une de vos charges est sensible à ce type d'interruption,
veuillez la déconnecter de la section dédiée au backup. Assurez-vous que les charges sont réparties uniformément entre les phases
et ne dépassent pas la puissance nominale de votre onduleur pour chaque phase pendant le backup.
1.
Vérifiez que vous êtes alimenté par le réseau et que votre onduleur fonctionne.
.
2.
Assurez-vous que le voyant ON Grid est éclairé et qu'aucun défaut n'est détecté.
Éteignez le disjoncteur principal provenant du réseau. Toutes les charges du
domicile doivent s'arrêter immédiatement et le voyant On Grid doit s'éteindre.
3.
Attendez quelques secondes jusqu'à ce que toutes les charges soient à nouveau alimentées. Le voyant « Backup » doit
s'éclairer.
4.
Au bout de quelques minutes de fonctionnement stable, rallumez le disjoncteur principal. Le voyant « backup » doit s'éteindre
et le voyant On Grid doit se rallumer.
Signification des voyants
Connecté
Comm.
Backup
réseau
ALLUMÉ
ALLUMÉ
ALLUMÉ
En backup ou
Connecté au réseau / paquet
Sur réseau ou
démarrage
modbus reçu / démarrage
démarrage
OFF
Clignotement
OFF
Connecté réseau
Pas de communication via RF
Mode Backup
ou RS485
Clignotement
Clignotement
•
Mise à jour du
Mise à jour du
micrologiciel
micrologiciel
•
Clignotement
Clignotement
rapide
Scintillement
rapide
L'interface de
Le microprocesseur met à
L'interface de
backup a reçu
jour le logiciel
backup a reçu
une demande
une demande
d'identification
Clignotement rapide
d'identification
L'appareil a reçu une demande
d'identification
Connexion aux charges
2
Option 1
Connexion aux
charges
Royaume-Uni - Avec une
alimentation TN-CS et
l'interface Backup SolarEdge,
connectée en haut à droite
sur le schéma.
Option 2
Connexion aux
charges
Remarque :
uniquement pour
déconnecter le
conducteur de phase
de l'interface Backup
(pas de création de
point neutre).
Pour garantir un bon fonctionnement, veuillez appuyer sur
chaque interrupteur, UNE SEULE FOIS, dans l'ordre suivant :
1.
Appuyez sur Bypass On.
2.
Appuyez sur Bypass Off.
Pour fermer l'Interface Backup :
1.
À l'aide d'une clé Allen M4, fixez le capot inférieur interne de
l'Interface Backup avec deux vis.
2.
À l'aide d'une clé Allen M5, fixez le capot avant externe de
l'Interface Backup avec six vis.
3.
Vous pouvez maintenant déplacer le commutateur P/On/Off
sur ON.
3
ALLUMÉ
Panne
Tous les voyants
éteints
Pas de courant
ALLUMÉ
Défaut ou
démarrage
OFF
Aucun défaut
Sur RF - non connecté ou
Clignotement
temporairement
Mise à jour du
déconnecté
micrologiciel
Sur RS485 - aucun paquet
reçu pendant 30 secondes
c6
N*m
c6
N*m
5
Configuration de l'installation
1
Applica
tion
SetApp
2
Basculement manuel depuis/vers le mode Connecté au réseau
Interface Backup triphasée
Relais
Réseau
Compteur
électrique
Connexion
PE-N
Neutre : connexion PE-N de l'interface Backup
Interface Backup triphasée
Relais
Réseau
Compteur
électrique
Neutre normal
(TN-C-S)
Neutre : court-circuit avec la terre
(TT/TN-S)
3
3
4
Mise en service
1. Lancez SetApp.
2. Scannez le code QR de
Mise en service
l'onduleur.
3. Suivez les instructions qui
RS485-1
s'affichent à l'écran jusqu'à
ce que l'écran Mise en
service s'affiche.
Compteur1
Retrait du compteur
AVERTISSEMENT !
Seul un installateur certifié est autorisé à
effectuer cette opération
Cette section explique comment reconnecter le réseau au cas
où l'interface de backup ne l'aurait pas rétabli pour une raison
ou pour une autre.
Avant d'actionner ces commutateurs de dérivation, assurez-
vous que le commutateur O/ON/OFF est en position
Si le commutateur P/ON/OFF est sur
de dérivation peut ne pas fonctionner correctement.
Basculement entre
Connecté au réseau
Si le réseau a été rétabli suite à une panne, mais que le
système fonctionne toujours
suivante pour le reconnecter au réseau :
1. Retirez le capot avant de l'Interface Backup comme indiqué
ci-dessus.
2.
Appuyez sur Bypass On sur le panneau de commande manuelle.
3.
Fermez le capot externe.
Notez que Dérivation désactivée déconnecte le réseau du
domicile. N'appuyez PAS sur ce commutateur une fois l'installation
terminée.
IMPORTANT ! Le système de secours alimentera les charges
ALLUMÉ
domestiques même si le disjoncteur principal est coupé. Pour couper
le courant pendant une opération de maintenance électrique, vous
devez vous assurer d'éteindre l'onduleur et l'Interface Backup.
Assurez-vous de coller l'étiquette d'avertissement à un endroit visible,
à proximité du disjoncteur principal du tableau électrique principal.
L'étiquette d'avertissement doit être visible par toute personne
essayant de couper le disjoncteur principal.
Alimentation réseau électrique
Charge
Charges de
secours
Onduleur
Hub
Home
PV
BATTERIE
Charge
Charges de
secours
Onduleur
Hub
Home
Connexion du
Neutre de
l'interface Backup
PV
BATTERIE
5
Mise en service
Gestion de l'appareil
Consulter l'Interface
Backup Home
Ajouter l'élément
sélectionné
Vérifier tous les éléments
et appuyer sur Continuer
Ajouter appareil
ON
.
OFF
, le commutateur
Déconnecté du réseau
et
hors réseau
, utilisez la procédure
Charges
Alimentation de secours
Interface de Backup
Alimentation multiple
Informations sur le propriétaire du domicile :
