2. Retirez doucement la lame en levant son extrémité pour
la dégager du caisson de la cisaille à gazon/sculpte-haie
(Fig. 4).

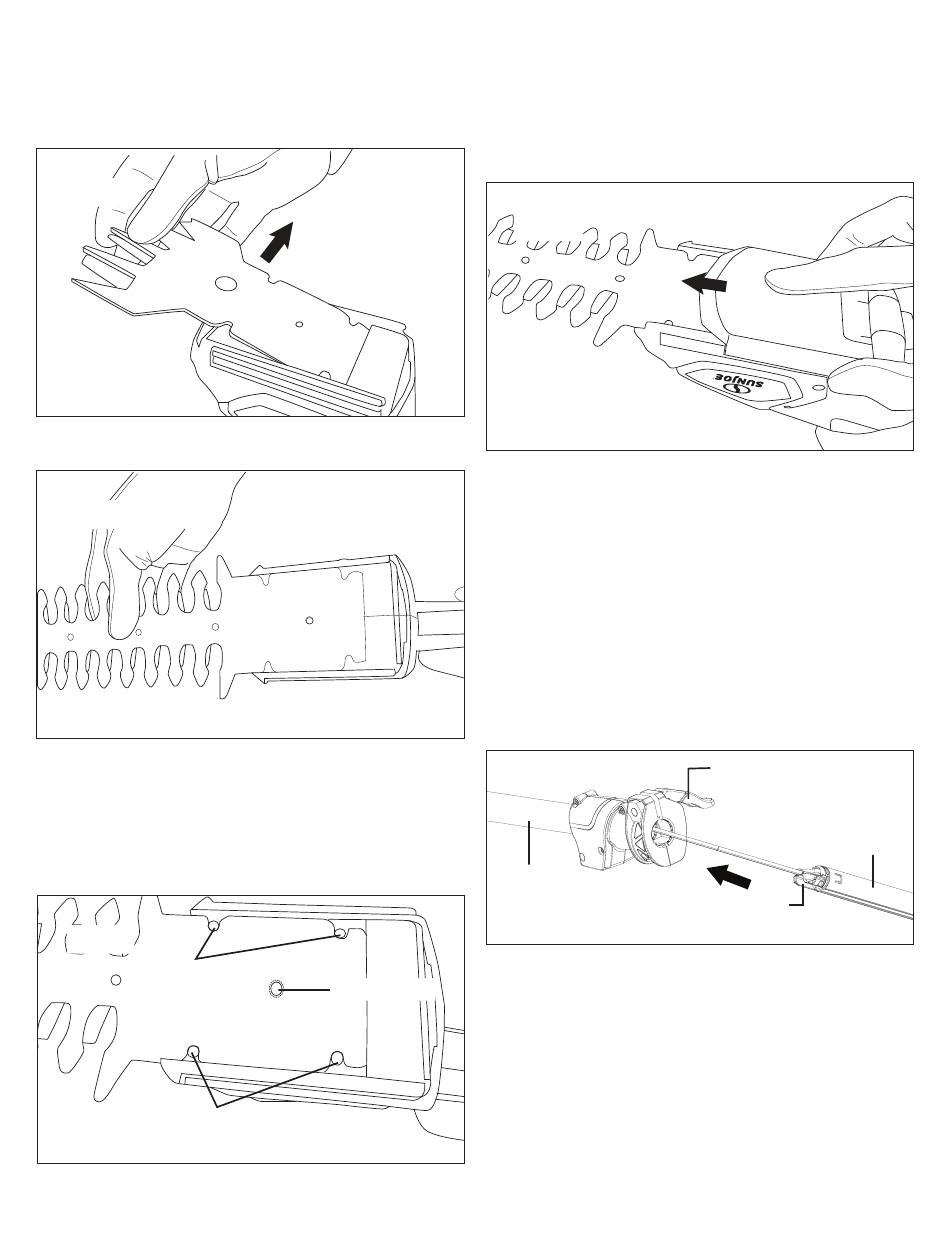

Fig. 4
3. Insérez la lame voulue dans le socle du caisson moteur
(Fig. 5).
Fig. 5
REMARQUE : il se peut que vous deviez déplacer
manuellement la lame ou l'arbre-pignon de façon à aligner
l'arbre-pignon avec l'engrenage au centre de l'outil.
4. Alignez l'arbre-pignon au milieu de la lame avec
l'engrenage dans la partie centrale de l'outil. Alignez les
quatre languettes de telle sorte que la lame repose à plat
contre le caisson et soit bien attachée (Fig. 6).
Fig. 6
Languettes
Languettes
5. Une fois que la lame est en place, remontez le protège-
REMARQUE : si vous avez la moindre question, n'hésitez
pas à appeler le service clientèle Snow Joe
1-866-SNOWJOE (1-866-766-9563) pour de l'aide.
Assemblage du manche télescopique
(facultatif)
1. Ouvrez le dispositif de verrouillage du manche
Manche
supérieur
Arbre-pignon
7
lame en l'alignant avec les encoches pratiquées dans
le socle du caisson moteur et poussez vers l'avant le
protège-lame jusqu'à ce qu'il glisse et se mette en place
en s'enclenchant (Fig. 7).
Fig. 7
télescopique en le poussant vers le haut (ouvert) et en
insérant le manche inférieur dans le manche supérieur.
Assurez-vous que la rainure à l'extrémité du manche
inférieur soit orientée dans la direction opposée au
dispositif de verrouillage du manche télescopique. Le
cordon d'alimentation doit rester à l'intérieur des deux
parties du manche (Fig. 8 et 9).
Fig. 8
+ Sun Joe
au
®
®
Dispositif de verrouillage
du manche télescopique
Manche inférieur
Rainure
