Labo K Effects ISS 2 Mode D'emploi page 6

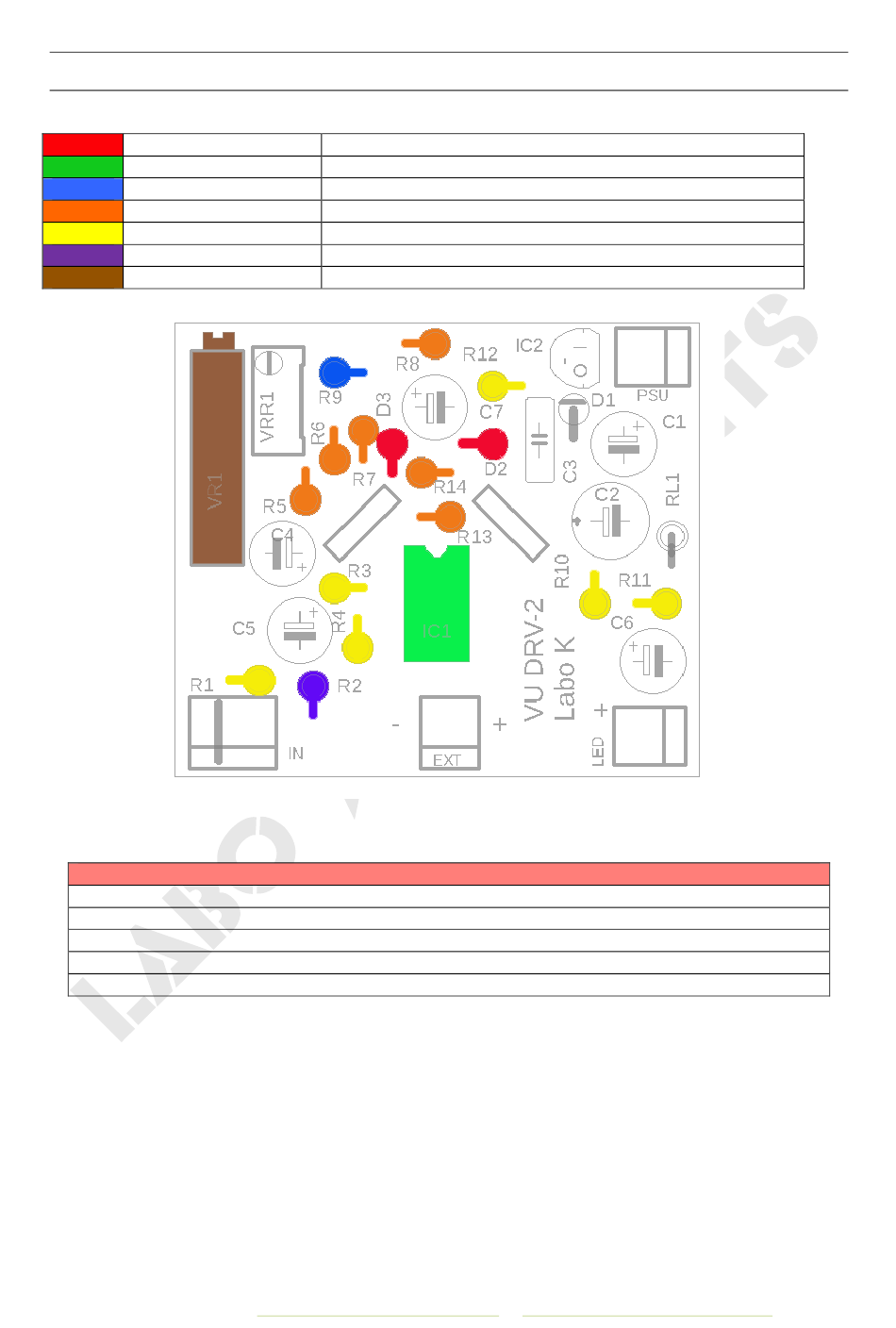

Instructions de montage de la carte vumetre partie 1
BAT 85
Support DIL 8
100R
3K3
47K
STRAP
Trimmer 10K
Faire attention à :
Implantation des diodes
Si le signal a mesurer est asymétrique R2 = Strap
Positionnement du support DIL8
Labo K Effects – www.labo-k-effects.com – karim@labo-k-effecs.com
D2, D3
IC1
R9
R5, 6, 7, 8, 13, 14
R1, 3, 4, 10, 11, 12
R2 =47K si signal symetrique
VR1
6
