Table des Matières

H-8984
WALL-MOUNT
LOCKER
PAGE 1 OF 9
1-800-295-5510
uline.com
Pour le français, consulter les pages 7-9.

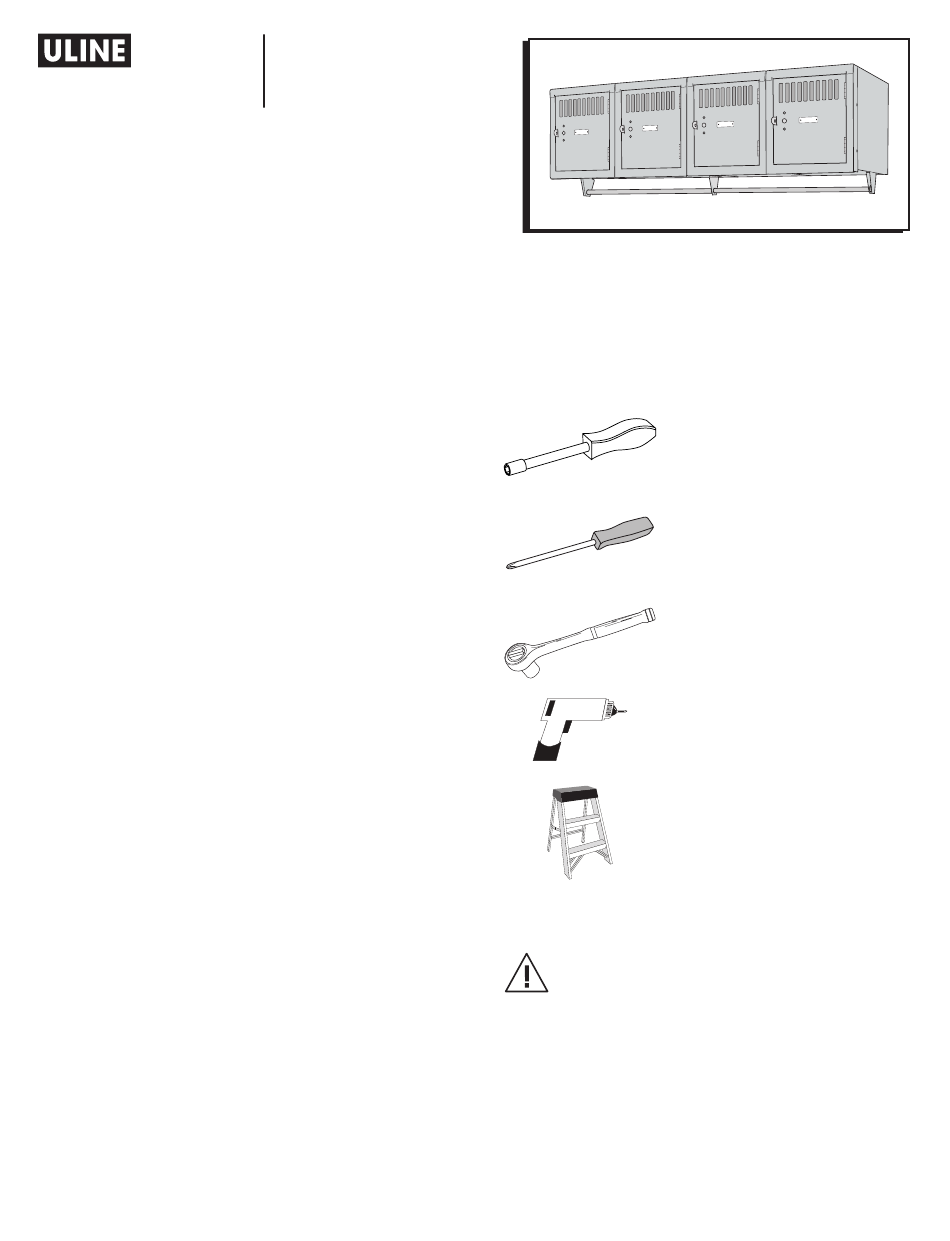

TOOLS NEEDED
11/32" Nut Driver (included)
Phillips Screwdriver
10 mm Socket Wrench
Cordless Drill (1/4" Drill Bit)
Step Ladder (Optional)
CAUTION! Some parts may have sharp edges.
Care must be taken when handling various
pieces to avoid injury. For your safety, wear
work gloves when assembling.
Para Español, vea páginas 4-6.
0221 IH-8984
Table des Matières
loading

Manuels Connexes pour Uline H-8984

Sommaire des Matières pour Uline H-8984

  • Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-8984 1-800-295-5510 uline.com WALL-MOUNT LOCKER TOOLS NEEDED 11/32" Nut Driver (included) Phillips Screwdriver 10 mm Socket Wrench Cordless Drill (1/4" Drill Bit) Step Ladder (Optional) CAUTION! Some parts may have sharp edges.
  • Page 2 PARTS WALL-MOUNT HARDWARE KIT For Drywall For Wood/Concrete Washer Anchor Small Screw Large Screw NO ASSEMBLY REQUIRED DESCRIPTION QTY. Horizontal Unit Number Plate and Clear Label Cover Push Plugs Finger Pull Coat Rod Bracket Coat Rod Bolts and Nuts (#8-32 x 1/2") Wall-Mount Hardware Kit PAGE 2 OF 9 0221 IH-8984...

  • Page 3: Wall Mounting

    Mark hole where screws are to be located. Drill Figure 4 holes using 1/4" drill bit. Mount locker to wall with eight anchors and eight small screws using a Phillips screwdriver. (See Figure 3) Figure 3 1-800-295-5510 uline.com PAGE 3 OF 9 0221 IH-8984...

  • Page 4: Herramientas Necesarias

    H-8984 800-295-5510 uline.mx LOCKER DE PARED HERRAMIENTAS NECESARIAS Desarmador para Tuercas 11/32" (incluido) Desarmador de Cruz Llave de Dado de 10 mm Taladro Inalámbrico (Broca de 1/4") Escalera (Opcional) ¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Para evitar lesiones, debe tener cuidado cuando manipule varias piezas.
  • Page 5 PARTES KIT DE TORNILLERÍA PARA INSTALACIÓN EN PARED Para Panel de Yeso Para Madera/Concreto Rondanas 4 Tornillos Anclajes Chicos 4 Tornillos Grandes NO NECESITA ENSAMBLE DESCRIPCIÓN CANT. Unidad Horizontal Placa de Número y Cubierta Transparente para Etiqueta Tapas a Presión Jaladera Soporte de la Barra para Chamarras Barra para Chamarras...

  • Page 6: Instalación En Pared

    Taladre los orificios utilizando una broca de 1/4". Instale Diagrama 4 el locker en la pared con ocho anclajes y ocho tornillos chicos utilizando un desarmador de cruz. (Vea Diagrama 3) Diagrama 3 800-295-5510 uline.mx PAGE 6 OF 9 0221 IH-8984...

  • Page 7: Outils Requis

    H-8984 1-800-295-5510 uline.ca CASIER À FIXATION MURALE OUTILS REQUIS Tournevis à douille de 11/32 po (inclus) Tournevis cruciforme Clé à douille de 10 mm Perceuse sans fil (mèche de 1/4 po) Escabeau (optionnel) MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Des précautions doivent être prises lors de la manipulation...
  • Page 8 PIÈCES MATÉRIEL D'INSTALLATION POUR FIXATION MURALE Pour cloison sèche Pour bois/béton Rondelle Ancrage Petite vis Grande vis AUCUN ASSEMBLAGE REQUIS DESCRIPTION QTÉ Ensemble horizontal Plaque numérotée et protège-étiquette transparent Bouchons Passe-main Support pour tringle Tringle Boulons et écrous (nº 8-32 x 1/2 po) Matériel d'installation pour fixation murale PAGE 8 OF 9 0221 IH-8984...

  • Page 9: Montage

    Percez les trous en utilisant une mèche de perceuse de Figure 4 1/4 po. Fixez le casier au mur en vous servant de huit ancrages, de huit petites vis et d'un tournevis cruciforme. (Voir Figure 3) Figure 3 1-800-295-5510 uline.ca PAGE 9 OF 9 0221 IH-8984...
