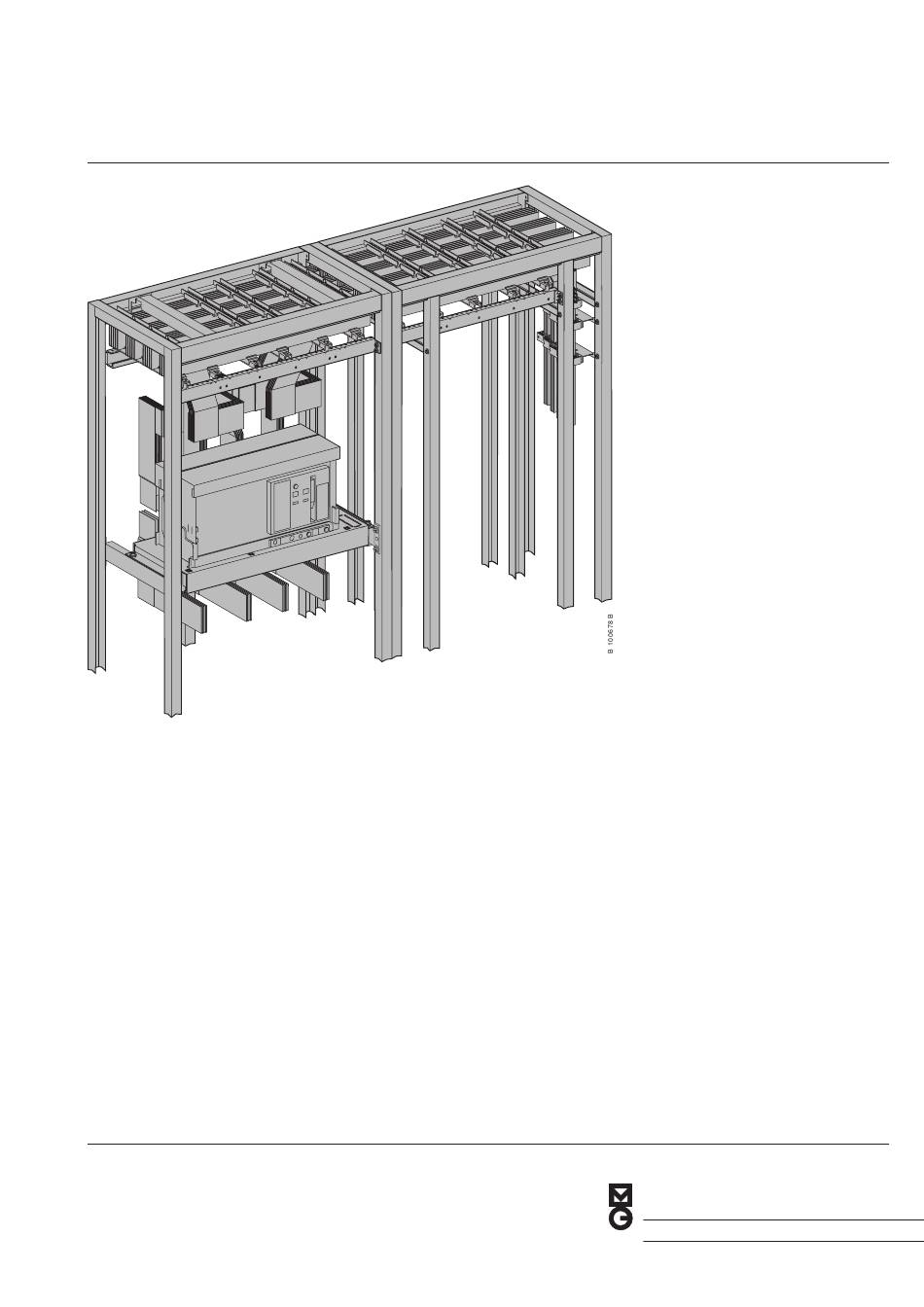

- Page 1 Prisma P4000 05222 07050 07396 07399 07419 07480 07481 07653 09335 n°4 685 710 VC MERLIN GERIN...
- Page 2 SOMMAIRE page Ossature de la cellule d'arrivée ..............3 - pour base standard ,voir notice de montage n°4 471 923 V Ossature de la cellule départ configuration 1 du plan n° 4683284 F ..4 Ossature de la cellule départ configuration 2 du plan n° 4683284 F ..
- Page 3 Ossature de la cellule d'arrivée et de départ 4 vis M6 Ossature de la cellule d'arrivée - pour base standard ,voir notice de montage n°4 471 923 V 09606 07653 162,5 1100...
- Page 4 Ossature de la cellule départ configuration 1 - pour base standard, voir notice de montage n°4 471 923 V 07399 Cellule 700 162,5 extension 300 07399 287,5...
- Page 5 Ossature de la cellule départ configuration 2 - pour base standard, voir notice de montage n°4 471 923 V 1100 07399 162,5 Cellule 700 + gaine 200 + gaine à barres 07399 287,5...
- Page 6 Ossature de la cellule départ configuration 3 - pour base standard, voir notice de montage n°4 471 923 V 1100 07399 Cellule 700 + gaine à barres M6 162,5 cellule 1100 07399 287,5...
- Page 7 Jeu de barres en cellule d'arrivée - plan n° 4683284 F Support fixe (S.F) Support volant (S.V) 52,5 52,5 07419 07419 Entraxes des supports Entraxes des Phases et Neutre pour ICC - 80 kA eff./1s 107,5 125 avant arrière Phase 3 Phase 2 Phase 1 Neutre...
- Page 8 Jeu de barres en cellule départ configuration 2 - plan n° 4683284 F Entraxes des supports pour ICC - 80 kA eff./1s 07050 175 S.F 200 S.V 87,5 En extrémité gauche du tableau, installer impérativement un écran isolant. - plan n° 4683277 F - plan n°...
- Page 9 Jeu de barres Linergy en cellule départ - pour base standard, voir notice de montage n°4 685 622 V - plan n° 4683270 F cas du profil 1600A (exemple à 80 kA eff./1s) - pour les autres profils, voir catalogue. 07050 Support fixe...
- Page 10 support appareillage en cellule arrivée - plan n° 4683277 F - plan n° 4683278 F 1112,5 1162,5 Tétra 07653 vis M8 x 16 trous de fixation Masterpact M40 Tri débro A - C - F - H Masterpact M40 Tétra débro A -B - D - E - G - H 07653 écrous "thiant"...
- Page 11 raccordement Masterpact arrivée des câbles par le bas 170 mini - plan n° 4683277 F - plan n° 4683278 F 170 mini 170 mini 1000 170 mini 170 mini Support fixe 07653 raccordement Masterpact arrivée des câbles par le haut - plan n°...
- Page 12 Cellule départ Configuration 1/2/3 volume disponible en fonction de l'appareillage pour tout appareil monté verticalement ayant un plastron complémentaire haut 2 modules commencer l'installation à m 0 - 4 31 modules disponibles push trip push trip push trip trois NS 250 pour les autres appareils commencer l'installation à...
- Page 13 Cloisonnement du jeu de barres Cellule départ zone appareillage exemple 1 exemple 2 exemple 3 07481 vis M6 x 16 exemple 1 exemple 2 07481 exemple 3...
- Page 14 Marquage de l'emplacement des écrous cages sur le longeron mise en place des écrous cages fixation vis M6 x 16...
- Page 15 Cloisonnement vertical du jeu de barres Cellule départ zone gaine à câbles vis M6 x 16 exemple 1 07480 exemple 2 exemple 3 Cloisonnement horizontal du jeu de barres Cellule départ zone gaine à câbles exemple 1 exemple 2 exemple 3 07480 07480 07480...
- Page 16 présentation de la tôle marquage de l'emplacement des mise en place des écrous cages écrous cages sur le longeron fixation vis M6 x 16...
- Page 17 cloisonnement en fond de cellule départ pour base standard, voir notice de montage n°4 685 642 V 07481 07478...
- Page 18 cloisonnement intercellules pour base standard, voir notice de montage n°4 471 380 V 07434 180° au sens de montage des tôles pour le montage de la visserie - voir notice de montage n°4 471 380 V...
- Page 19 Enveloppe de la cellule arrivée pour base standard, voir notice de montage n°4 471 923 V 05222 En IP20 En IP31 - Ventilateur 07989 - Filtre de sortie 07985 - cloisonnement intercellules 07434 précaution de juxtaposition de cellules pour base standard, voir notice de montage n°4 471 923 V...
- Page 20 Principe d'éclissage du jeu de barres horizontal - voir configurations sur plan n°4 683 284 Mise en place de la visserie M8, des eclisses sur les extremités de barres JdBH Cellule 1 Juxtaposition des cellules JdBH JdBH Cellule 2 Cellule 1 JdBH 1 JdBH 2 07396...
