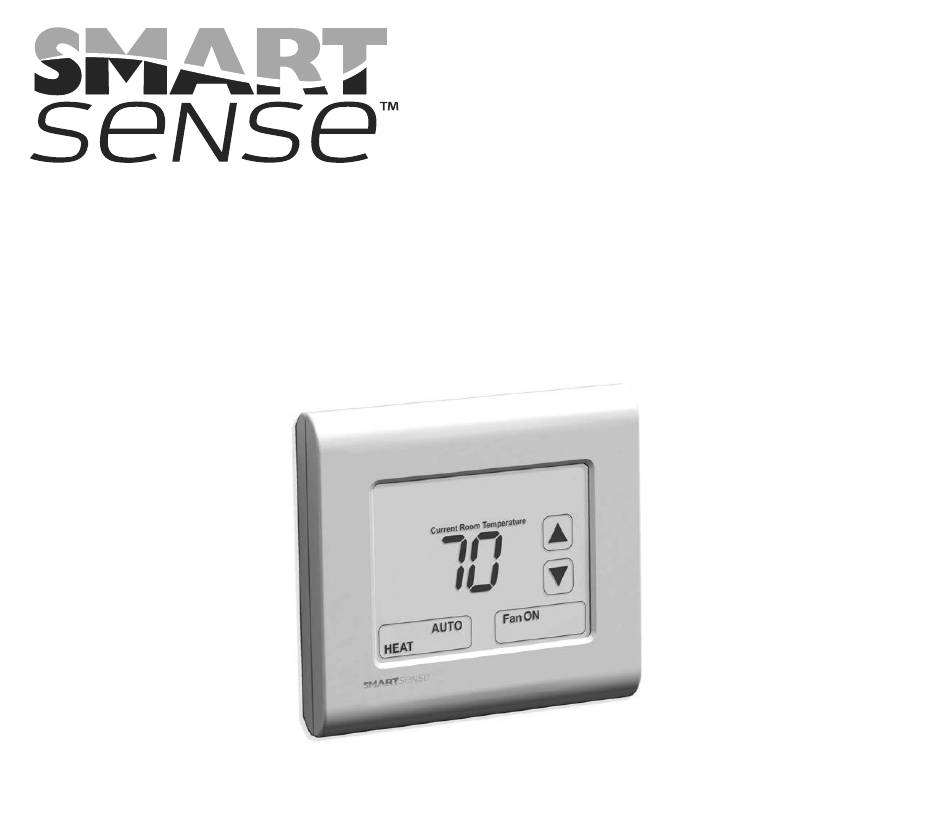

- Page 1 Uni-Line® Thermostat SMART 3000 à écran tactile Guide de démarrage rapide www.robertshaw.com 7/15 – 352-00215-001 RevB French ©2015 Robertshaw...
- Page 2 InfoRMATIonS IMpoRTAnTeS conceRnAnT lA SécuRITé AVeRTISSeMenT : RISQue D'élecTRocuTIon - coupez le courant secteur en retirant le fusible ou en coupant le disjoncteur avant d'installer, d'enlever ou de nettoyer ce thermostat. AVeRTISSeMenT : RISQueS D'IncenDIe eT D'élecTRocuTIon - cet appareil doit être installé par un technicien qualifié en tenant compte de la sécurité, car une mauvaise installation pourrait entraîner un risque d'incendie et de choc électrique.
- Page 3 Nous vous remercions d'avoir acheté un thermostat Uni-Line SmartSense . Le thermostat ® SMART 3000 est multifonction. Plusieurs configurations peuvent être prévues grâce à l'interface à boutons, ou à distance, à l'aide des communications Mobdus. Voici un guide de démarrage rapide indiquant comment installer, programmer et tester le SMART 3000 afin qu'il fonctionne en tant que thermostat manuel, à un seul niveau. Seules les étapes nécessaires pour obtenir un thermostat capable de fonctionner en fonction de caractéristiques minimales, et de le programmer, seront abordées. Une fois ceci terminé, le thermostat sera opérationnel pour les éléments suivants : • Thermostat manuel • Ventilateur à 1 vitesse • 1 niveau de chauffage / 1 niveau de refroidissement • Mode à...
- Page 4 Monter le thermostat SMART 3000 IMpoRTAnT : La précision du SMART 3000 repose sur celle du capteur de température intégré, ou de ses capteurs de température distants en option. Le SMART 3000 devrait être installé dans un endroit représentatif de la température ambiante de la pièce.
- Page 5 • Continuez de faire pivoter la moitié supérieure vers le haut. Les languettes maintenant la moitié supérieure en place sortiront. • Tirez sur les fils de régulation en les faisant passer par la grande ouverture se trouvant sur la plaque-support. • Mettez la plaque-support sur le mur, et attachez-là...
- Page 6 Installation des commutateurs Repérez la rangée de huit commutateurs DIP de fonction. Figure 3 Com- muta- teur Position COUPÉ COUPÉ ALLUMÉ ALLUMÉ ALLUMÉ COUPÉ COUPÉ COUPÉ noTe : Vous configurerez ainsi le SMART 3000 en tant que thermostat manuel, à un seul point de consigne, à un seul niveau de chauffage et de refroidissement.
- Page 7 câblage Borne Fonction 24 V, Commune ou Neutre 24 V CA - Cette tension est renvoyée via les relais. Vitesse élevée du ventilateur intérieur (INutilisée en mode de vitesse unique de ventilateur - Sw 1 = ÉTEINT) Vitesse moyenne de ventilateur intérieur (INutilisée en mode de vitesse unique de ventilateur - Sw 1 = ÉTEINT) Vitesse faible de ventilateur intérieur (Utilisé...
- Page 8 Borne Fonction Prise de capteur distant de températures (utilisation de Distant / Moyenne / Modbus données) Numérique (prise commutée) pour le mode Inoccupé forcé ou lancer la fonction de carillon. Contact de fenêtre - Force le SMART 3000 à s'éteindre si la fenêtre est ouverte plus de 5 minutes (réglable) Commutateur de porte - Contrôle la porte de la pièce afin de détecter les présences Prise PIR (détecteur de mouvements) pour la détection de présences...
- Page 9 Le SMART 3000 est alimenté en 24 V CA et nécessite que l'actif et le neutre en 24 V CA soient branchés aux bornes R (Active) et C (Neutre) pour que le SMART 3000 fonctionne. La tension 24 V CA appliquée à la borne R du SMART 3000 est renvoyée via les relais 2 A, vers l'équipement. Figure 4...
- Page 10 Figure 5 fermer le capot • Tenez le capot vers le haut et raccordez les charnières supérieures entre les deux moitiés. • Positionnez le capot supérieur à l'aide des axes dans les ouvertures de la plaque- support. • Faites basculer la moitié supérieure vers le bas jusqu'à ce qu'elle s'enclenche. Les broches électriques du bas vont glisser dans les borniers.
- Page 11 Mettre sous tension • Faites circuler le courant 24 V CA dans le SMART 3000. L'écran devrait afficher la température actuelle. Test Chaque fois que vous appuyez sur un bouton, vous devriez entendre un bip sonore. Figure 6 • Appuyez sur le bouton Fan pour tester le bon fonctionnement du ventilateur. • Utilisez les touches fléchées Haut et Bas pour régler le point de consigne.
- Page 12 à titre de thermostat manuel à un seul point de consigne, avec ventilateur à vitesse unique. Robertshaw®, Uni-Line® et SmartSense sont des marques détenues par Robertshaw, ses filiales et / ou sociétés affiliées. Toutes les autres marques citées peuvent être les marques de leurs propriétaires respectifs.
