VIESMANN
Feuille technique
Références et prix : voir tarif
VITOCAL 200-A PRO
201.A032, AWO-AC 202.A064, AWO-AC 204.A128
Pompes à chaleur air/eau pour une installation à l'extérieur,
à compression électrique, pour le chauffage/rafraîchissement
des pièces et la production d'eau chaude sanitaire dans des
installations de chauffage
Température de départ jusqu'à 65 °C
■
Avec 1, 2 ou 4 compresseurs, selon le type
■
Avec régulation de pompe à chaleur en fonction de la tem-
■
pérature extérieure et module de commande graphique
pour montage mural
6191755 FR
2/2023

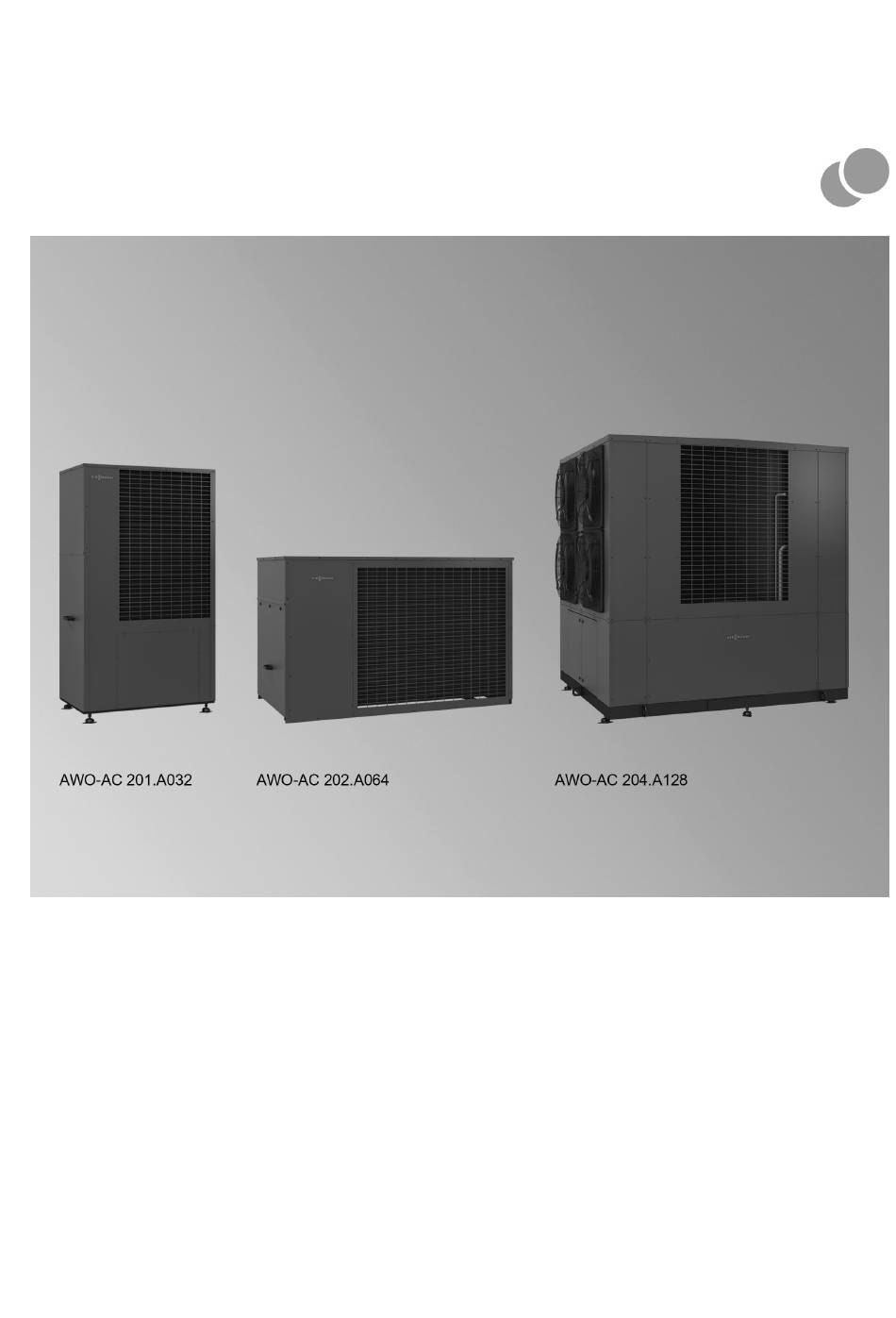

type AWO-AC
VITOCAL 200-A PRO
Pompe à chaleur air/eau pour une installation à l'extérieur
Version monobloc, de 32,2 à 128,7 kW
Publicité
Manuels Connexes pour Viessmann VITOCAL 200-A PRO
Sommaire des Matières pour Viessmann VITOCAL 200-A PRO
- Page 1 VIESMANN VITOCAL 200-A PRO Pompe à chaleur air/eau pour une installation à l'extérieur Version monobloc, de 32,2 à 128,7 kW Feuille technique Références et prix : voir tarif VITOCAL 200-A PRO type AWO-AC 201.A032, AWO-AC 202.A064, AWO-AC 204.A128 Pompes à chaleur air/eau pour une installation à l'extérieur, à...
- Page 2 Type AWO-AC 202.A064 A Evaporateur B Ventilateur C Vanne d'inversion 4 voies D Régulation de pompe à chaleur E Condenseur F Départ/retour circuit secondaire G Compresseur H Détendeur électronique K Echangeur de chaleur interne circuit frigorifique VIESMANN VITOCAL 200-A PRO...
- Page 3 – Extension de fonctions VIAVS, 1 extension intégrée et 1 exten- 204.A128) sion séparée (2 extensions intégrées et 1 extension séparée ■ Ensemble interrupteur principal pour la coupure de charge pour le type AWO-AC 204.A128) ■ Coloris : vitographite ■ Sonde de température extérieure VIESMANN VITOCAL 200-A PRO...
- Page 4 Tension nominale circuit courant de commande 1/N/PE 230 V/50 Hz Protection par fusibles alimentation électrique 1 x 10 A 1 x 10 A 1 x 16 A Protection par fusible interne T 6,3 A H/250 V VIESMANN VITOCAL 200-A PRO...
- Page 5 Application moyenne température (W55) – Efficacité énergétique η – Puissance nominale P rated – Coefficient de performance saisonnier (SCOP) 3,17 3,31 3,29 Remarque Mesure du niveau cumulé de puissance acoustique selon EN ISO 12102/EN ISO 9614. VIESMANN VITOCAL 200-A PRO...
- Page 6 A Retour eau de chauffage G 1½ (filetage extérieur) D Passe-câbles (filetés) B Départ eau de chauffage G 1½ (filetage extérieur) E Régulation de pompe à chaleur C Poignée F Evacuation des condensats G Ouvertures dans la tôle de fond pour les câbles électriques VIESMANN VITOCAL 200-A PRO...
- Page 7 A Retour eau de chauffage G 2 (filetage extérieur) D Passe-câbles (filetés) B Départ eau de chauffage G 2 (filetage extérieur) E Régulation de pompe à chaleur C Poignée F Evacuation des condensats G Ouvertures dans la tôle de fond pour les câbles électriques VIESMANN VITOCAL 200-A PRO...
- Page 8 F Evacuation des condensats C Anneaux de levage G Ouvertures dans la tôle de fond pour les câbles électriques Sous réserves de modifications techniques ! Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr VIESMANN VITOCAL 200-A PRO...
