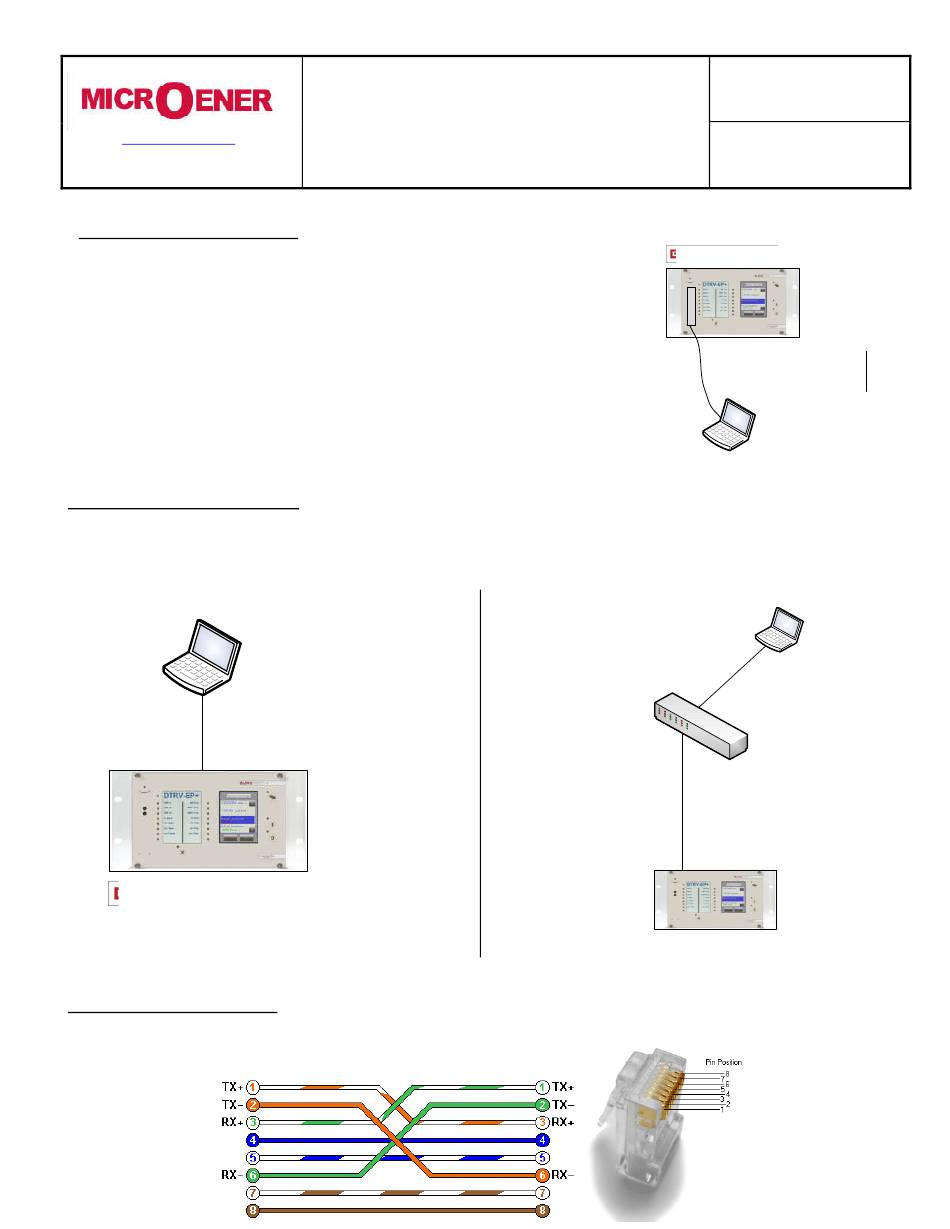

Utilisation de la connexion EOB
Relier le connecteur magnétique EOB à la face avant de l'appareil. Les aimants assurent la position
correcte de l'adaptateur. Connecter l'autre extrémité du câble à la prise RJ-45 d'un ordinateur : Le
connecteur RJ-45 du câble peut également être branché à un switch Ethernet. Dans ce cas, tous les
IED du réseau ayant des fonctionnalités clients (par exemple, un ordinateur) ont accès à l'appareil.
Utilisation de la connexion RJ-45
La version CPU 0001 (voir ci-dessus) dispose également d'une fiche RJ-45. L'emploi d'un câble croisé UTP avec connecteur RJ-45 aux deux extrémités
permet à l'appareil d'être directement relié à un ordinateur. Le connecteur RJ-45 du câble peut également être relié à un switch Ethernet. Dans ce
cas, tous les IED du réseau ayant des fonctionnalités clients (par exemple, un ordinateur) ont accès à l'appareil. Pour information, le schéma du câble
croisé UTP est donné ci-après.
Service computer
Cat-x cross UTP/STP cable
Câblage de la connexion RJ45
Manuel d'utilisation
Protection Différentielle Ligne
10/100Base-T
Cross-cable pinout
DTIVA/Di
Ethernet switch
10/100Base-T
Cat-x cross UTP/STP cable
with RJ45 8/8
FDE N°:
20NLT0091700
Rev. : A
Page 11 sur 74
