PREAMBULE : Cette notice permet de faire, la mise en service d'un automatisme 391 posé dans les règles
de l'art. Pour des explications complémentaires veuillez consulter la notice complète fournie avec
l'opérateur 391, la platine E024S ou kit ENERGY.
B
3
4
2
1
MONTAGE BRAS DES MOTEURS
Ne pas dépasser
l'alignement sur le bras
Page 1/4

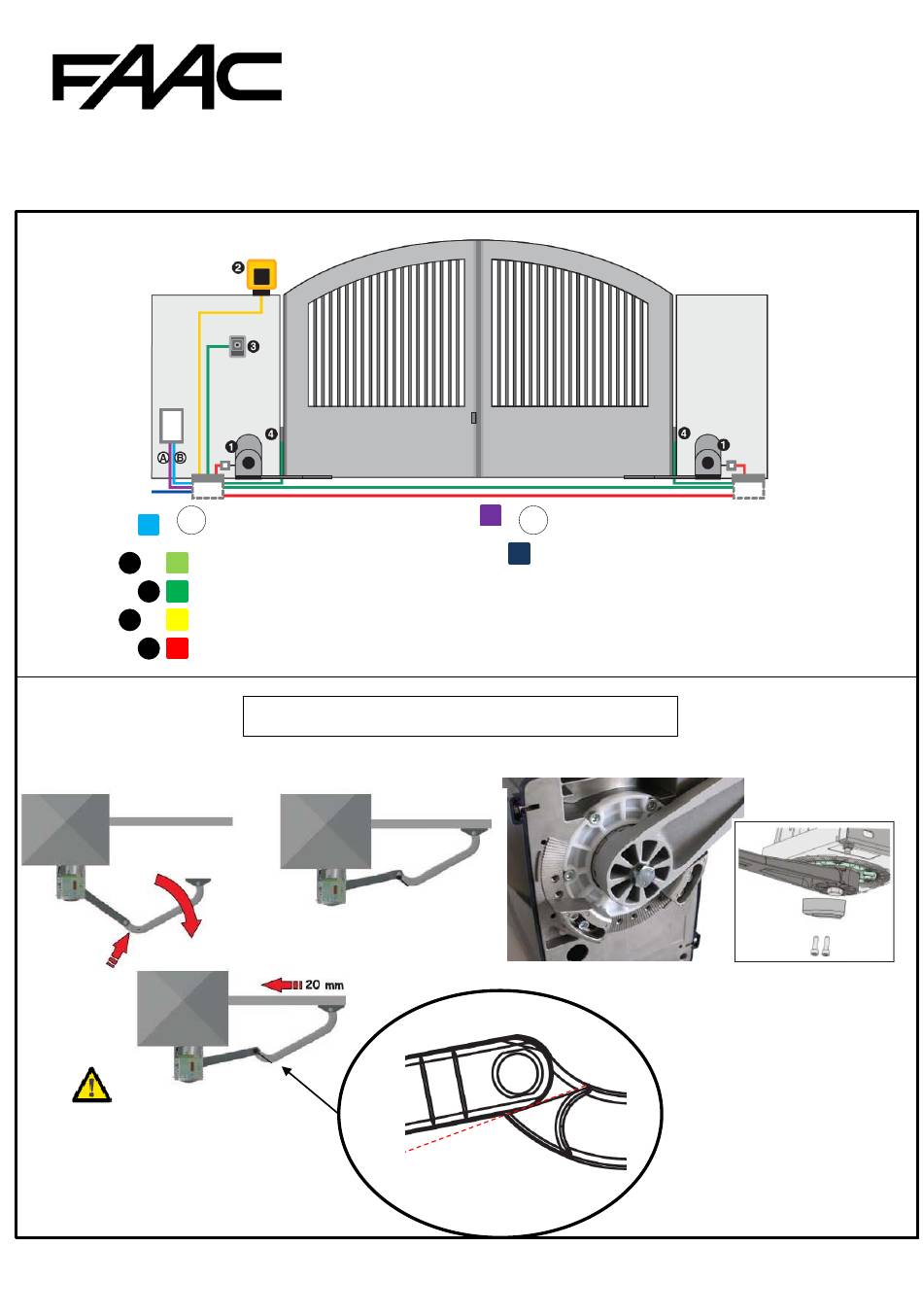

PLAN DE CABLAGE
Câble Basse Tension
Câble 3x05mm² (ex sélecteur clé)
Câble 0,5mm² (Cellules,...)
Câble 2x1,5mm² + RG58 (si antenne)
Câble 2x2,5mm² (opérateur)
La fixation avant du bras doit être posée sur la
NOTICE SIMPLIFIEE ENERGY KIT
A
Câble 3G1,5mm² - Alimentation
traverse renforcée
Câble d'Alimentation
REGLAGE DES BUTEES
Il est préconisé
d'installer les butées
internes en ouverture
et en fermeture
MAJ 23/11/2023 CL
