Roger Technology B70/1DCHP Guide Rapide page 3

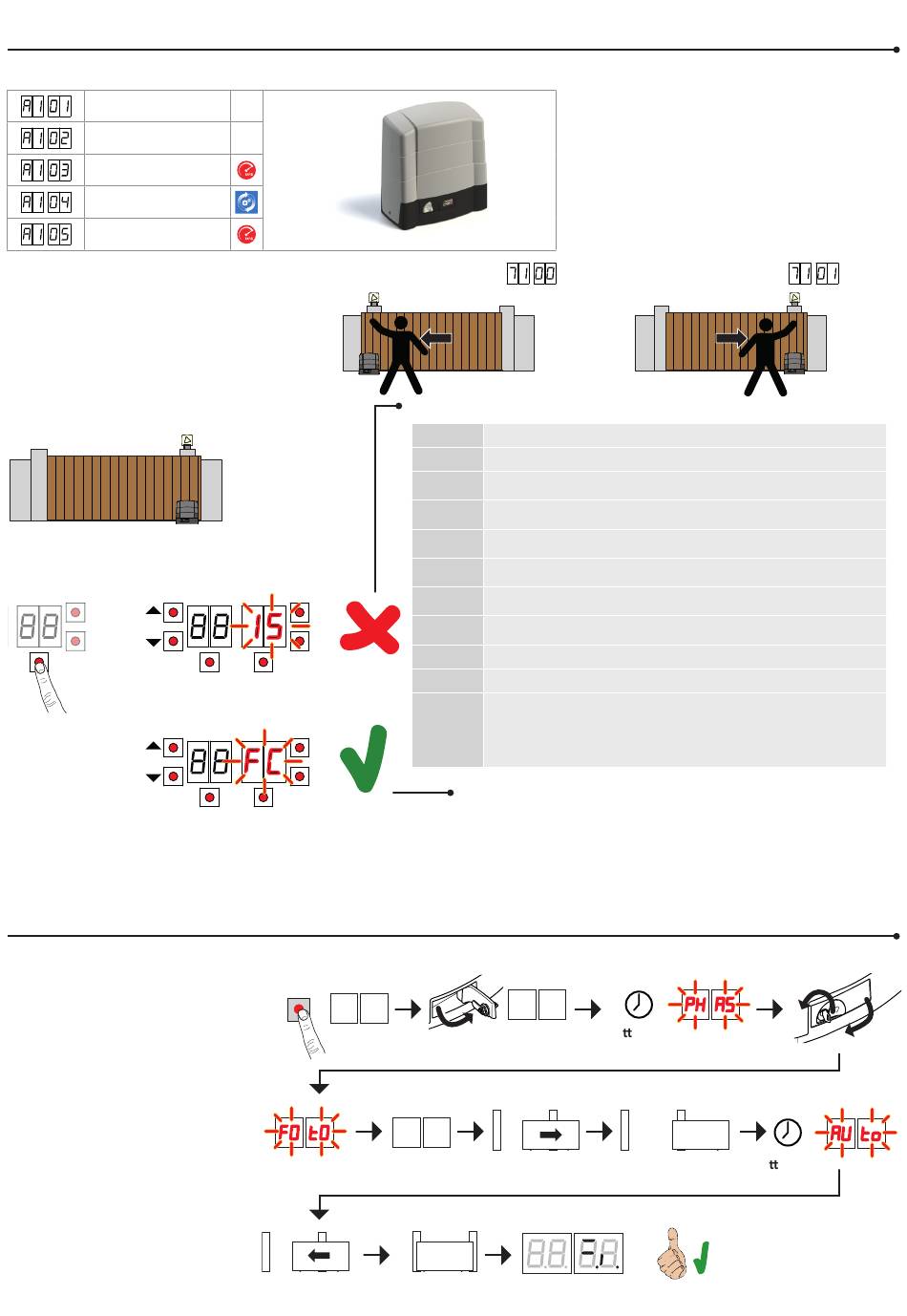

4. Avant de commencer ...
a)
Choisir le modèle du moteur.
BG30/1600
BG30/2200
BG30/1000/HS
BG30/1400/R
BG30/1800/HS
b)
Choisir la position d'installation
(vue côté intérieur par rapport à
l'embrasure)
c)
Placer le portail en position de fermeture complète
d)
Appuyer sur la touche TEST
+
-
5. Procédure d'apprentissage
1. Appuyer sur la touche PROG pendant
4 s.
2. APP-. s'affiche.
3. Ouvrir la trappe de déverrouillage.
4. PHAS s'affiche.
5. Attendre que PHAS clignote.
6. Refermer la trappe de déverrouillage.
7. Si les photocellules sont branchées et
activées (FT1/FT2) FOTO clignote.
REMARQUE : ne pas interrompre le
faisceau des photocellules.
8. AUTO s'affiche.
9. Le portail commence à s'ouvrir.
10. Quand le portail est ouvert, après
quelques secondes, AUTO clignote et le
portail commence à se refermer.
11. Quand il est fermé, les segments des
sécurités s'affichent.
OUVERTURE À GAUCHE
+
-
PROG TEST
+
-
PROG TEST
Appuyer
PROG
AP P-
x4 s
FO TO
(si FT1/FT2
sont liés et habilité)
FERMETURE
Alarmes et sécurités possibles:
00
Aucune sécurité en alarme ou aucun fin de course activé.
Sb (Sb)
Poignée de déverrouillage ou verrouillage ouverte.
Le contact d'ARRÊT (N.F.) est ouvert.
17
Shunter le contact d'ARRÊT.
Le contact COS1 (N.F.) du bord sensible est ouvert. Vérifier le branchement.
15
À défaut de bord sensible, le désactiver 73 00.
Le contact COS2 (N.F.) du bord sensible est ouvert. Vérifier le branchement. À défaut
14
de bord sensible, le désactiver 74 00.
Le contact FT1 (N.C.) de la photocellule est ouvert. Vérifier le branchement. À défaut
13
de photocellule, la désactiver 50 00.
Le contact FT2 (N.C.) de la photocellule est ouvert. Vérifier le branchement. À défaut
12
de photocellule, la désactiver 53 00.
Erreur des deux fins de course. Vérifier les branchements et le réglage des fins de
fe
course.
fa
Si le portail est ouvert, il relève le fin de course d'ouverture.
fC
Si le portail est fermé, il relève le fin de course de fermeture.
Modifie la sélection de position de l'automatisme avec le paramètre 71.
Couper l'alimentation de réseau ou le fusible (F3) du circuit primaire et attendre 5 s.
Réalimenter ou bien réinsérer le fusible.
dATA
Appuyer sur PROG jusqu'à ce que disparaisse le message ATA et que A s'affiche
à l'écran.
Répéter la procédure d'apprentissage.
VOIR PROCÉDURE D'APPRENTISSAGE
Débloquer
le moteur
PH A5
AU to
OUVERTURE
FERMÉE
OUVERTURE À DROITE
PH A5
A endre
OUVERTE
A endre
Oui
Bloquer
le moteur
AU to
