3.
Branchez le câble d'alimentation CC à la batterie/aux batteries ou au bus de distribution du système CC - suivez les
instructions correspondant au type d'installation.
A.
Pour les installations fixes, ou lors de la charge d'une batterie à l'extérieur d'un véhicule/d'une installation :
i.
Assurez-vous que le système CC est éteint (tous les consommateurs CC et les sources de charges doivent être
éteints/isolés) avant de débrancher les branchements de la barre omnibus de distribution du système CC/de la
batterie, ou le branchement reliant le chargeur aux bornes de la batterie/barre omnibus de distribution du système
CC.
ii.
Connectez le câble CC positif (gaine rouge) à la borne positive (+) et le câble CC négatif (gaine noire) à la borne
négative (-) ; assurez-vous que la polarité du câblage est correcte.
iii.
Serrez toutes les terminaisons du câblage selon les spécifications du fabricant à l'aide d'une clé dynamométrique et
d'une douille ou d'un tournevis appropriés.
B.
Pour les installations temporaires lors de la charge d'une batterie installée dans un véhicule, et lorsque la borne
négative (-) de la batterie est mise à la terre sur le châssis du véhicule (conventionnel) :
i.
Branchez d'abord le câble CC positif/la pince de batterie (gaine rouge) directement sur la borne positive (+) de la
batterie.
ii.
Branchez ensuite le câble CC négatif/la pince de batterie (gaine noire) à un point de mise à la terre approprié sur le
châssis du véhicule (pas directement à la borne négative de la batterie).
iii.
Lorsque vous débranchez le chargeur, débranchez les câbles CC/les pinces de batterie dans l'ordre inverse du
raccordement.
C. Pour les installations temporaires lors de la charge d'une batterie installée dans un véhicule, et lorsque la borne
positive (+) de la batterie est mise à la terre sur le châssis du véhicule (non conventionnel) :
i.
Branchez d'abord le câble CC négatif /la pince de batterie (gaine noire) directement sur la borne négative (-) de la
batterie.
ii.
Branchez ensuite le câble CC positif/la pince de batterie (gaine rouge) à un point de mise à la terre approprié sur le
châssis du véhicule (pas directement à la borne positive de la batterie).
iii.
Lorsque vous débranchez le chargeur, débranchez les câbles CC/les pinces de batterie dans l'ordre inverse du
raccordement.
4.

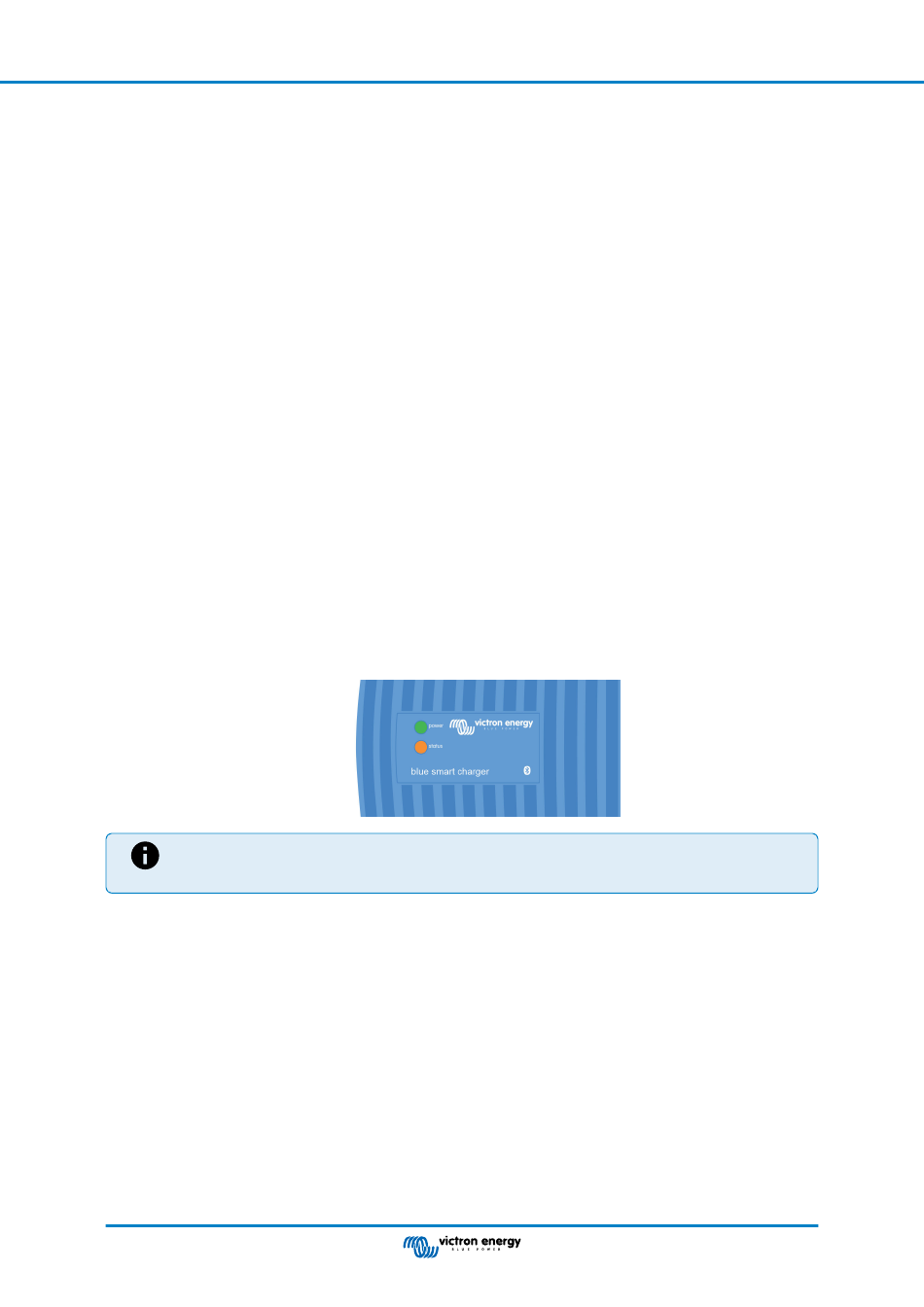

Branchez le câble d'alimentation CA du Blue Smart IP67 Charger sur une prise secteur ; après un court délai, le voyant
POWER s'allume et le voyant STATUS se met à clignoter rapidement.
Des exemples de schémas de câblage décrivant les configurations d'installation les plus courantes sont
également fournis à titre de référence ; reportez-vous à la section « Installation > Schémas » pour plus
d'informations.
Page 15
Blue Smart IP67 Charger
Installation
