FR
Skylux
Element
®
Notice de pose - Screen vertical
Table des Matières
loading

Manuels Connexes pour SKYLUX Element

Sommaire des Matières pour SKYLUX Element

  • Page 1 Skylux Element ® Notice de pose - Screen vertical...

  • Page 2: Informations Générales

    Garantie – Skylux se réserve le droit d’apporter des modifications techniques à ses produits sans préavis. ® – utilisez uniquement des pièces d’origine fournies par Skylux . l’utilisation de pièces qui ne sont pas d’ori- ® gine annule la garantie.
  • Page 3 FR • Skylux® Element • Obstacles à faible hauteur et chute de charges – Il est interdit de se trouver sous ou à moins d’un mètre d’une charge suspendue. – Délimitez la zone de danger sous l’endroit où le matériau risque de tomber durant le montage de la véran- –...
  • Page 4 FR • Skylux® Element • Équipements de protection individuelle – les vêtements de travail, les chaussures de sécurité et le casque sont obligatoires en toutes circonstances pour tout le monde. – l’utilisation d’un harnais et d’une longe homologués est obligatoire en l’absence de protection collective des bords ou de filets sous l’ouverture du toit, ainsi qu’en cas d’utilisation d’une nacelle/élévatrice à...

  • Page 5: Montage

    FR • Skylux® Element B • kit d’adaptateur universel 1 • Principe Dans certains cas, la structure porteuse d’un toit est soumise à des charges de neige et à la déformation qui en résulte. lorsqu’un screen est monté dans le cadre, cette déformation peut affecter le screen. le kit d’adap- tateur universel permet de fermer visuellement un espace entre le haut du caisson du screen et le dessous de la structure porteuse située au-dessus, par exemple un toit-terrasse.

  • Page 6: Fixation Du Profil Arrière

    FR • Skylux® Element • Gouttière Climax Panorama GDG & support de gouttière Climax GD2 FIXATION DU PROFIL ARRIÈRE • Gouttière Climalux GX 71989 • Climalux GXLX / Climax GD1 / Profil latéral de véranda 71989 40/108 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt REV. 02...
  • Page 7 FR • Skylux® Element • Climax Panorama GDG & Climax GD2 71989 FIXATION DU PROFIL DE FINITION L432 glissez le profil de finition entre VPl1342 et la structure supérieure. 41/108 REV. 02 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt...

  • Page 8: Vue D'ensemble Du Système

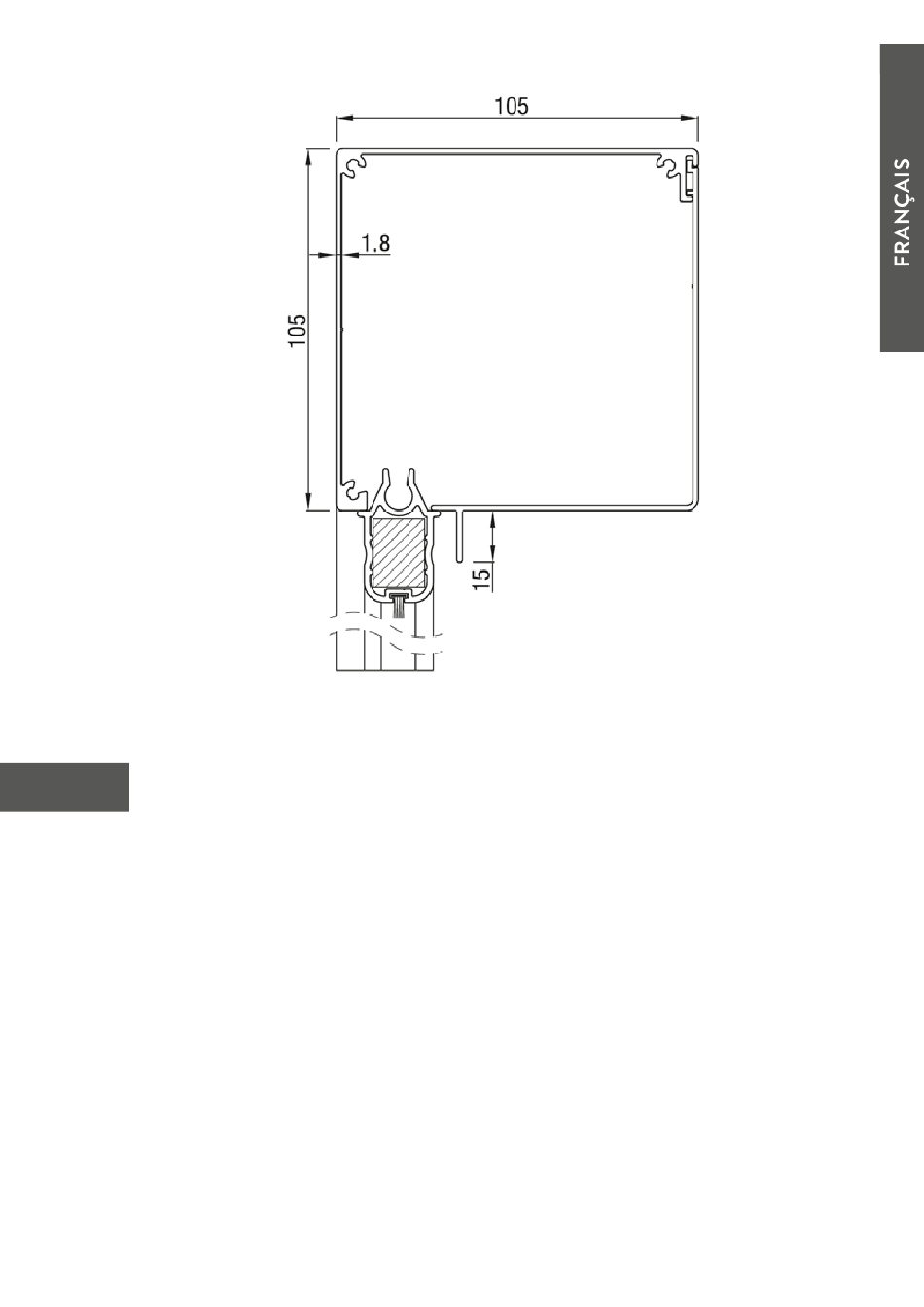

    FR • Skylux® Element C • Element screen 1 • Vue d’ensemble du système • Composition • Sorties de câbles • Caisson • Guidage CTG 42/108 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt REV. 02...

  • Page 9: Situation De Montage

    FR • Skylux® Element • Profil de charge 2 • Situation de montage • En saillie ou encastré Sur le cadre Dans le cadre (dans la mesure jour) Pour une installation dans le cadre, commandez vos screens 2 mm plus courts que la largeur jour pour facili- ter le montage.

  • Page 10: Étapes Générales De Montage

    FR • Skylux® Element • Screens avec panneaux solaires 3 • Étapes générales de montage VARIANTE : MONTAGE DANS LE CADRE, AVEC SORTIE DE CÂBLE DANS LE CADRE – cette action s’applique uniquement au montage dans le cadre, avec sortie de câble dans le cadre.
  • Page 11 FR • Skylux® Element PERCEZ LES TROUS DE FIXATION DANS LES GUIDAGES – Attention : le montage sur le cadre ou dans le cadre détermine le côté des trous dans le guidage. 10mm Ø Ø Ø 10mm Ø MONTEZ LES GUIDAGES SUR LE SUPPORT –...

  • Page 12: Démontez Le Couvercle Du Caisson

    FR • Skylux® Element DÉMONTEZ LE COUVERCLE DU CAISSON RÉGLAGE DES BUTÉES – zReportez-vous pour ce faire à la notice Somfy ou au chapitre Somfy de la présente notice. VARIANTE : SI NÉCESSAIRE, PLACEZ LE CÂBLE D’ALIMENTATION DANS LE GUIDAGE – cela ne s’applique qu’au guidage Stg.

  • Page 13: Montez Le Couvercle Avant Du Caisson

    FR • Skylux® Element MONTEZ LE COUVERCLE AVANT DU CAISSON Installez le profil de couverture du caisson. Fixez avec les vis fournies. 47/108 REV. 02 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt...

  • Page 14: Boutons De La Télécommande & Moteur

    FR • Skylux® Element D • Faher radio Bi-Directional Programmation du moteur 1 • Boutons de la télécommande & moteur DD 2702 H Stop Down Channel K– Channel K+ 2 • Programmation du screen CONFIGURATION DE LA PREMIÈRE TÉLÉCOMMANDE/DU PREMIER CANAL DANS LE MOTEUR Maintenir la touche P1 enfoncée jusqu’à...

  • Page 15: Configuration Des Positions De Fin De Course Supérieure Et Inférieure

    FR • Skylux® Element CONFIGURATION DES POSITIONS DE FIN DE COURSE SUPÉRIEURE ET INFÉRIEURE • Configurez la position supérieure souhaitée À l’aide des touches de coMMANDE, placez le produit dans la position supérieure souhaitée. Appuyez simultanément sur les touches HAut et StoP. le produit monte et descend 2x et émet un bip 3x.

  • Page 16: Options De Réglage Supplémentaires

    FR • Skylux® Element STOP STOP 3 • Options de réglage supplémentaires CORRECTION DE LA POSITION SUPÉRIEURE – Si la correction n’est pas possible, passez à l’oPtIoN B, puis à l’ÉtAPE 3. Allez à la position supérieure déjà configurée. Appuyez simultanément sur les touches StoP et HAut, jusqu’à ce que le moteur bouge 1x et émette un bip 1x.

  • Page 17: Effacement Des Positions De Fin De Course

    FR • Skylux® Element STOP STOP EFFACEMENT DES POSITIONS DE FIN DE COURSE Appuyez 1x sur la touche P2. le produit monte et descend et émet un bip 1x. Appuyer sur la touche BAS. le produit monte et descend 1x et émet un bip 1x.

  • Page 18: Configuration D'une Nouvelle Télécommande/D'un Nouveau Canal En Conservant Le Réglage Final

    FR • Skylux® Element CONFIGURATION D’UNE NOUVELLE TÉLÉCOMMANDE/D’UN NOUVEAU CANAL EN CONSERVANT LE RÉGLAGE FINAL – uniquement possible si le réglage final a été effectué. – a = télécommande/canal existant déjà – b = Nouvelle télécommande/nouveau canal • Méthode 1 Appuyez sur la touche P2 de la télécommande a.

  • Page 19: Commande Par Impulsion / Pas À Pas

    FR • Skylux® Element STOP b COMMANDE PAR IMPULSION / PAS À PAS Appuyez sur les touches HAut et BAS jusqu’à ce que le produit monte et descende 1x. Appuyez 1x sur la touche StoP. 2 étapes possibles : option A : le produit monte et descend 1x et émet un bip 1x. Impulsion/pas à pas activé.

  • Page 20: Touche P1 Du Moteur

    FR • Skylux® Element 4 • Touche P1 du moteur – la touche P1 peut être utilisée comme bouton de commande pour certaines fonctions. RELEVER OU ABAISSER LE SCREEN Appuyez 1x sur la touche P1 du moteur. le produit monte, s’arrête ou descend lorsque l’on appuie sur P1, uniquement si les positions de fin de course sont réglées.

  • Page 21: Réinitialisation Des Paramètres D'usine

    FR • Skylux® Element RÉINITIALISATION DES PARAMÈTRES D’USINE Maintenez la touche P1 enfoncée jusqu’à ce que le produit monte et descende 4x et émette un bip 4x. la réinitialisation des paramètres d’usine est effectuée. 55/108 REV. 02 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt...
  • Page 22 FR • Skylux® Element E • Entretien Conseil • Caisson le caisson, les guidages et la latte inférieure se nettoient de préférence avec une éponge ou un chiffon doux, de l’eau tiède et des produits de nettoyage non agressifs. les éponges à récurer et le nettoyage à haute pres- sion sont fortement déconseillés et occasionneront des dommages au produit.
  • Page 23 FR • Skylux® Element 57/108 REV. 02 NFDE_MH_MoNtAgEHANDlEIDINg_Skylux_VERtIcAlE_zoNwERINg_ElEMENt...
