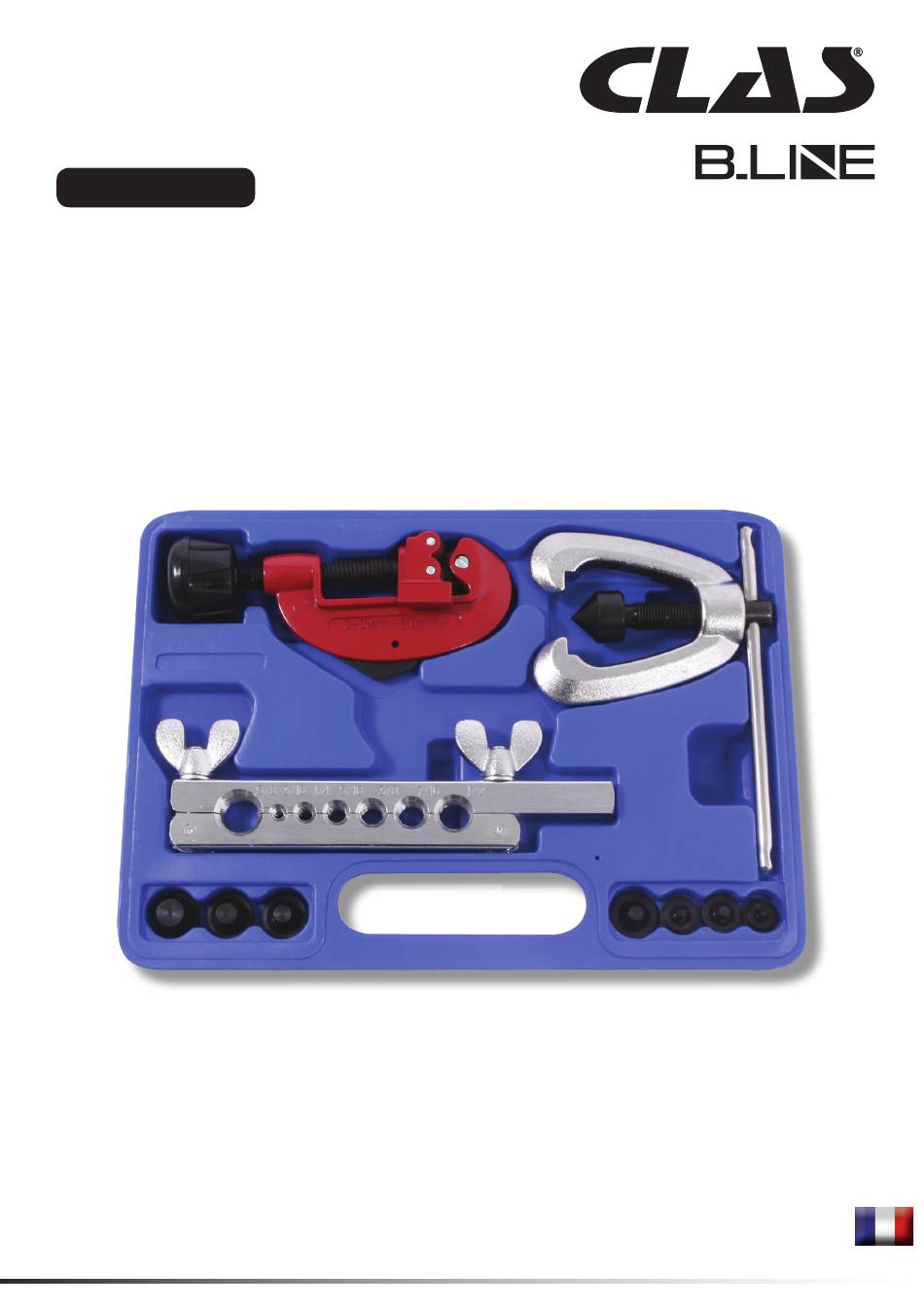

- Page 1 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE clas.com...
- Page 2 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE DESCRIPTION Formes pouvant être reproduites avec cet outil : SAE Convexe SAE Double Choix des empreintes des collets de freins : SAE Convexe SAE Double Ø tuyau frein Poinçon Ø tuyau frein Poinçon Poinçon 3/16-4.75mm...

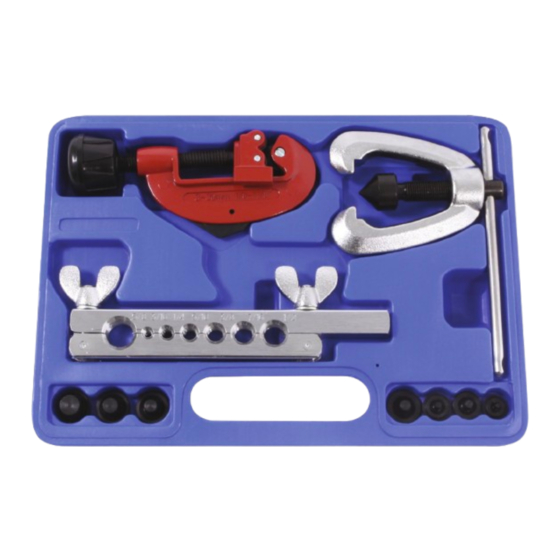

- Page 3 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE COMPOSITION 1. Etau multidiamètres 6. Poinçon 1/4-6.35 8. Poinçon 3/16-4.75 2. Poinçon 5/8-15.80 7. Poinçon 5/16-8 3. Poinçon 1/2-12.7 8. Poinçon 3/16-4.75 4. Poinçon 7/16-11.1 9. Presse conique 5. Poinçon 3/8-9.5 10.
- Page 4 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE UTILISATION Attention, pour l’utilisation de cet outil il est fortement recommandé de travailler sur un établi pour ne pas endommager les flexibles de freins et effectuer une presse de qualité. En effet un méplat permet de fi xer correctement OM 8050 dans un étau. A l'horizontale A la verticale Vous avez la possibilité...
- Page 5 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE Avant la manipulation des impératifs sont nécessaires : • L’extrémité du tuyau doit être parfaitement coupée • Chanfreiner le tuyau sur 0.25 x 45° • L’alésage doit être ébavuré • Si le tuyau est revêtu de plastique, le dégager sur 3mm •...
- Page 6 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE Monter le poinçon contenant la forme que vous voulez obtenir (ce référer au tableau). Monter l’étau de compression conique sur le support du tuyau avec le poinçon préalablement mis en place, et serrer celui-ci afi n de créer le collet sur le tuyau.
- Page 7 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE Desserrer le levier de l’étau de l’outil et dégager les mors du tuyau, si besoin, ne pas hésiter à donner un coup afi n de débloquer les deux matrices. Pour le SAE double, appliquer le cône de l’étau seul afi n de former une empreinte.
- Page 8 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE Enlever l’étau conique pour libérer le tuyau et contrôler la réfection du collet SAE double. S'assurer de la qualité de l’empreinte pour vérifi er que le tuyau n’ait pas bougé. Pour couper le tube : 1.
- Page 12 CLAS Equipements ZA de la CROUZA 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OM 8050BL COFFRET REFECTION TUYAUX DE FREINS SAE MALE/FEMELLE Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
