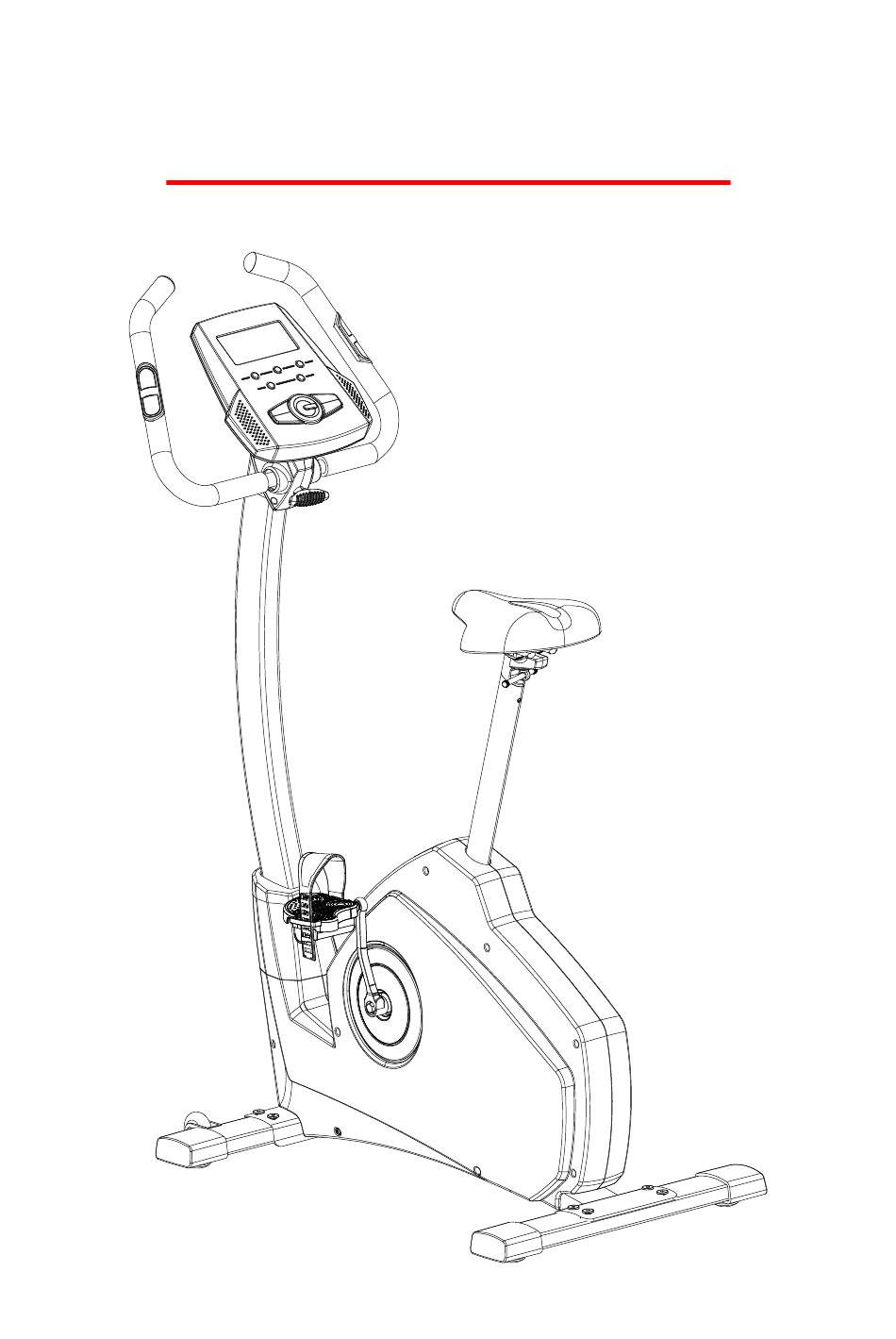

Manuel d'utilisation du
SB800 + CONSOLE SM2634

Publicité

loading

Manuels Connexes pour Techness SB800

Sommaire des Matières pour Techness SB800

  • Page 1 Manuel d’utilisation du SB800 + CONSOLE SM2634...
  • Page 2 LISTE DES PIECES DETACHEES N° Description Qté. Console 1PCS 4PCS Kit axe (incluant la poulie) 1SET Vis hexagonale 3PCS 1PCS Poulie 1PCS Douille 1PCS Roue d’inertie 1SET Écrou 5PCS Rondelle étoile 2PCS Douille 2PCS Roulement 1PCS Rondelle plate 1PCS Roulement 1PCS roulement 1PCS...
  • Page 3 N° Description Qté. Vis hexagonale 2PCS Rondelle ressort 2PCS Rondelle plate 2PCS Vis pour boite de vitesse 1PCS Chaine 1PCS Ecrou hexagonal 2PCS Ensemble boite de vitesse 1SET Câble du support inferieur 1PCS Châssis principal 1SET Nylon Vis 2PCS Pédale (L= gauche) 1PCS Vis auto taraudeuse 4PCS...
  • Page 4 N° Description Qté. Rondelle plate 2PCS Ecrou nylon 2PCS Bouchon de pied 4PCS Bouchon de pied réglable 4PCS Bloc pour le pied réglable 4PCS Pied d’appui arrière 1SET Tige de la selle 1SET Support coulissant 1PCS Support coulissant -2 1PCS Support de selle 1PCS Rondelle plate...
  • Page 5 ETAPE 1 1. Fixez les stabilisateurs avant (J) et arrière (L) au cadre principal à l’aide des 8 boulons (P-8). Remarque: Le pied avant est muni de roulettes de transport.
  • Page 6 ETAPE 2: 1. Fixez la pédale de droite marquée d'un R (H-6) à la manivelle du pédalier droit, puis faites de même pour la pédale gauche (H-2) avec la manivelle du pédalier gauche. ATTENTION : N’inversez pas la pédale droite (R) et la pédale gauche (L), cela pourrait abimer le filetage de la manivelle de manière définitive.
  • Page 7 ETAPE 3 : 1. Insérez la tige de la selle (M) dans l'ouverture du cadre prévue à cet effet.
  • Page 8 ETAPE 4: 1. Desserrez le support du curseur (M-1, M-2), puis mettez la selle (H-18) sur la tige de selle. 2. Fixer la selle sur la tige de selle sur le support du curseur avec la tige filetée. 3. Utilisez la molette (M-6) pour tourner la tige, puis serrer le support.
  • Page 9 ETAPE 5: 1. Connectez l'un à l'autre les câbles qui sortent du support supérieur et du support inférieur de la console (I-2, G-1). 2. Réglez le poste à travers le couvercle (H-16), puis fixez le poste de guidon (I) sur le châssis principal avec Vis s (E-2) et la rondelle (E-1).
  • Page 10 ETAPE 6: 1. Assemblez le guidon (N) au cadre et la fixant avec le bouton de réglage du guidon (P-1), une rondelle (P-3), une rondelle (P-2) et une vis (P-4). 2. Fixez le T-Bouton (P-6) à travers la rondelle Ressort (P-3), la rondelle (P-2) et la douille (P-5). Réglez le guidon avec l'angle désiré.
  • Page 11 ETAPE 7: 1. Assemblez la console (A) avec la Vis (A-1).
  • Page 12 ETAPE 8: 1. Fixez le couvercle au support de l'ordinateur (H-19, H-20) avec les Vis (I-1) et Vis auto taraudeuses (P-7).
  • Page 13 VUE ECLATEE...
  • Page 14 KIT OUTILS...
  • Page 15 MANUEL D’UTILISATION DE LA CONSOLE SM2634-67 Fonctions des touches Pour sélectionner le mode entraînement et ajuster les valeurs. DOWN Pour sélectionner le mode entraînement et ajuster les valeurs. Pour valider les fonctions TIME, DIST, CAL, PULSE en mode veille. ENTER Pour retourner à...
  • Page 16 Affichage des fonctions Affiche la rotation par minute pendant votre entraînement en cours. Affiche la vitesse de course pendant votre entraînement en KM/H ou en SPEED ML/H. TIME Compteur : de 0 vers 99:59 (si vous n’avez pas réglé de temps maximum). Compte à...
  • Page 17 Instructions d’utilisation 1. Allumez, l’écran LCD affichera tous les chiffres avec un long bip de 2 secondes (FIGURE 1). Vous entrez dans le réglage du calendrier. FIGURE 1 FIGURE 2 2. Appuyez sur les boutons ENTER、UP、DOWN pour régler jour/mois/année/heure (FIGURE2). Tournez le bouton UP/ DOWN pour sélectionner la valeur et appuyez sur ENTER pour le prochain réglage ;...
  • Page 18 4. S’entrainer en mode MANUEL Dans le mode MANUEL, vous pouvez tourner le bouton UP/DOWN pour sélectionner le niveau de résistance de 1 à 16, la résistance par défaut est 1 (FIGURE 8). FIGURE 8 Après avoir sélectionné le niveau désiré, réglez les valeurs de LOAD, TIME, DISTANCE, CALORIES et PULSE en utilisant les boutons UP / DOWN.
  • Page 19 LOAD 1 (valeur par défaut) va clignoter lorsque vous aurez choisi votre programme. Vous pourrez ajuster le niveau entre 1 et 16, puis appuyez sur ENTER pour confirmer. 6. S’entrainer en mode USER： Après avoir sélectionné un programme utilisateur, vous pourrez ajuster le profil d’entraînement avec les boutons UP/DOWN.
  • Page 20 FIGURE 13 Branchez votre clé USB avec des fichiers MP3, appuyez sur Ré-appuyez sur ce bouton si vous devez faire une pause (Figure 14). FIGURE 14 Appuyez sur pour écouter la chanson suivante; Appuyez sur pour écouter la chanson précédente. Restez appuyé...
  • Page 21 Manual SB800 + CONSOLE SM2634...
  • Page 22 LISTA DE LAS PIEZAS N° Descripción Ctd. Consola 1PCS Tornillos 4PCS Kit eje (incluye la polea) 1SET Tornillo hexagonal 3PCS 1PCS Polea 1PCS Casquillo 1PCS Rueda de inercia 1SET Tuerca 5PCS Arandela estrella 2PCS Casquillo 2PCS Rodamiento 1PCS Arandela plana 1PCS Rodamiento 1PCS...
  • Page 23 N° Descripción Ctd. Tornillo hexagonal 2PCS Arandela muelle 2PCS Arandela plana 2PCS Tornillo para cojea velocidad 1PCS Cadena 1PCS Tuerca hexagonal 2PCS Conjunto cojea velocidad 1SET Cable bajo 1PCS Cuadro principal 1SET Tornillo nylon 2PCS Pedal (I) 1PCS Tornillo auto aterrajado 4PCS Tornillo auto aterrajado 7PCS...
  • Page 24 N° Descripción Ctd. Arandela plana 2PCS Tuerca nylon 2PCS Tapón del pie 4PCS Tapón del pie regulable 4PCS Bloque para el pie regulable 4PCS Conjunto estabilizadores traseros 1SET Conjunto tubo soporte del sillín 1SET Soporte deslizante 1PCS Soporte deslizante - 2 1PCS Soporte del sillín 1PCS...
  • Page 25 PASO 1: 1. Monte el estabilizador delantero (J) y el estabilizador trasero (L) en el cuadro principal. Nota: el estabilizador delantero está equipado con ruedas de transporte. 2. Utilice el tornillo (P-8) para apretar los estabilizadores.
  • Page 26 PASO 2: 1. Fije el pedal derecho (H-17) sólidamente sobre la manivela derecha. Luego fije el pedal izquierdo. ATENCIÓN: No invierta el pedal derecho (D) y el pedal izquierdo (I). Esto estropearía el fileteado de la manivela de manera definitiva.
  • Page 27 PASO 3: 1. Ponga el tubo soporte del sillín en el cuadro principal.
  • Page 28 PASO 4: 1. Abra el soporte del cursor M-1, M-2. Luego ponga el sillín (H-18) sobre el tubo soporte del sillín. 2. Apriete el sillín en el sobre el soporte del cursor con el tallo aterrajado. 3. Utilice la moleta (M-6) para girar el tallo. Luego apriete el soporte.
  • Page 29 PASO 5: 1. Conecte juntos el cable superior e el cable inferior de control de la tensión I-2, G-1. 2. Ajuste el puesto a través de la tapa (H-16). Luego fije el manillar (I) sobre el cuadro principal con los tornillos (E-2) y la arandela (E-1).
  • Page 30 PASO 6: 1. Ponga el manillar (N) sobre su soporte con un agrafe (P-1), una arandela muelle (P-3), una arandela (P-2) y un tornillo (P-4). 2. Fije el botón en forma de T (P-6) con una arandela muelle (P-3), una arandela (P-2) y el cartucho (P-5).
  • Page 31 PASO 7: 1. Fije la consola (A) con un tornillo (A-1).
  • Page 32 PASO 8: 1. Fije la cubierta para el soporte del ordenador H-19, H-20 con los tornillos (I-1) y el tornillo auto aterrajado (P-7).
  • Page 33 DETALLE DE ASEMBLEA...
  • Page 34 HERAMIENTAS...
  • Page 35 MANUAL DE UTILIZACION DE LA CONSOLA SM2634 Botones de funciones Seleccionar el modo de entrenamiento y arreglar los valores. DOWN Seleccionar el modo de entrenamiento y arreglar los valores. Para validar los valores TIME, DIST, CAL, PULSE añadidos en modo de ENTER espera.
  • Page 36 Visualización de las funciones Indica las vueltas por minuto durante el entrenamiento. SPEED Indica la velocidad en KM/H o en ML/H durante el entrenamiento. 1. Contador – si no indica un objetivo de tiempo, la cuenta se hace de 0 hasta 99:59 máximo.
  • Page 37 Procedimiento 1. Ponga la consola en marcha. La pantalla LCD indicara todas las cifras con un largo bip de 2 segundos (FIGURA 1). Empieza el reglaje del calendario. FIGURA 1 FIGURA 2 2. Pulse las teclas ENTER、UP、DOWN para arreglar el día, el mes, el ano y la hora (FIGURA2) ; Gire le botón UP/ DOWN para seleccionar los valores y pulse ENTER pasar al siguiente ;...
  • Page 38 4. Entrenamiento en modo “MANUEL”: En modo manual, usted puede elegir su nivel de entrenamiento de 1 a 16 con los botones UP y DOWN. El valor por defecto es 1 (Figura 8). FIGURA 8 Después de la selección del nivel, tiene que introducir los valores siguientes: LOAD, TIME, DISTANCE, CALORIES y PULSE, siempre con los botones UP y DOWN.
  • Page 39 LOAD 1 (valor por defecto) se ilumina intermitentemente una vez que ha elegido su programa. A continuación puede ajustar el nivel de 1 a 16. Luego, pulse el botón ENTER para confirmar. 6. Entrenamiento en modo “USER”： Cuando selecciona el modo de usuario, puede configurar los parámetros de entrenamiento con los botones UP y DOWN.
  • Page 40 FIGURA 13 Puede conectar una llave USB con sus canciones y pulsar para escucharlas; pulse otra vez la misma tecla para parar la música (FIGURA 14). FIGURA 14 Pulse una vez para seleccionar la próxima canción y para la última. Quede pulsando para aumentar el volumen;...
