Sommaire des Matières pour Jeulin 605510

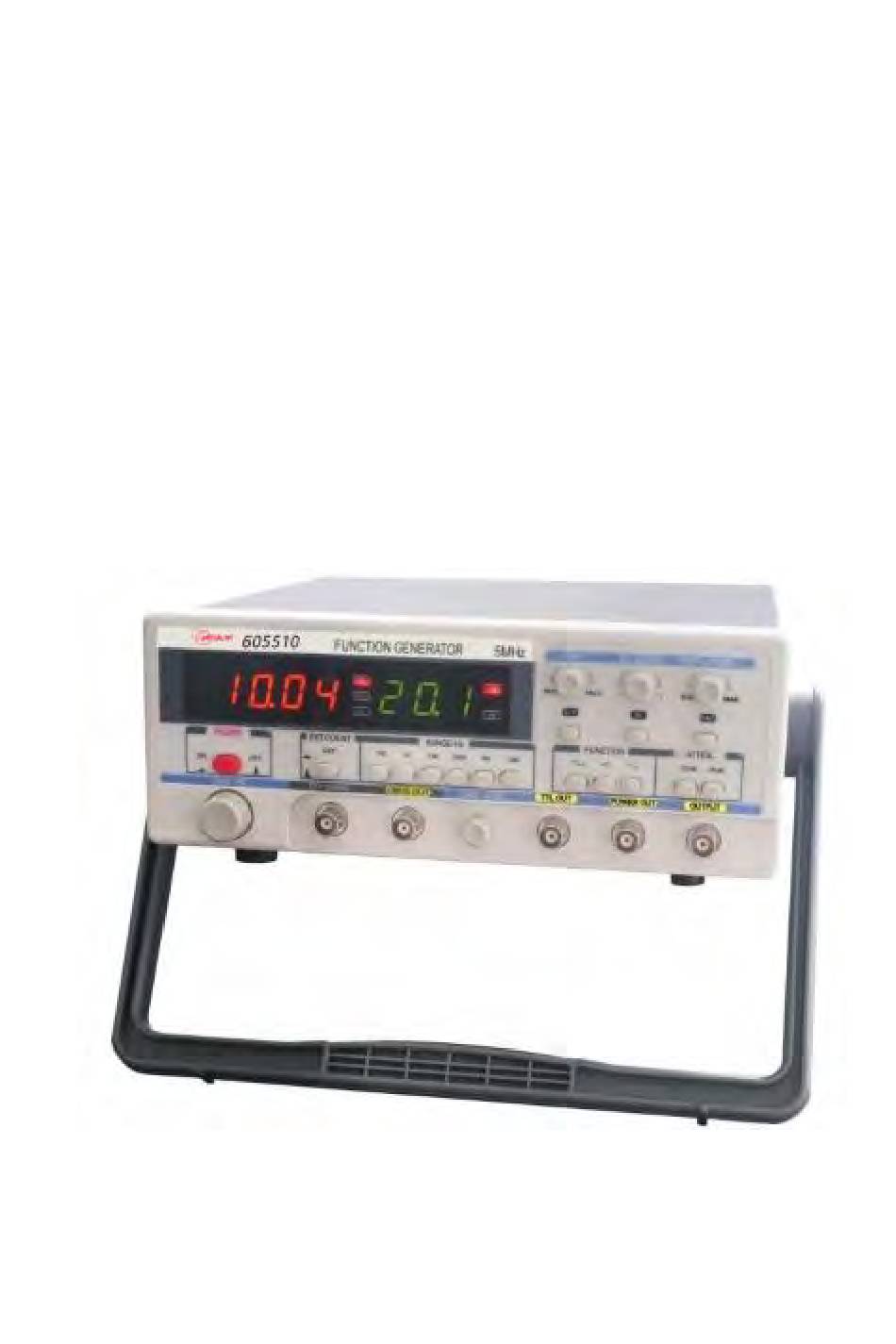

- Page 1 GÉNÉRATEUR DE FONCTIONS 605510 MANUEL D’INSTRUCTION...
- Page 2 Utilisez le fusible approprié. Employez seulement le type de fusible indiqué pour ce produit. Evitez le contact avec les circuits ou les fils exposés. Ne pas toucher les connections ou composants exposés lorsque l’appareil est sous tension. Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 3 Assurez-vous que l’instrument fonctionne dans des conditions correctes de ventilation. Ne pas utiliser l’appareil dans un environnement humide. Ne pas utiliser l’appareil dans une atmosphère explosive. Maintenez les surfaces de l’appareil propres et sèches. Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 4 SOMMAIRE Introduction………………………………………………….……... p.5 Spécifications…………….………………………………….……….p.6 Description de la Face Avant………..………………..………..p.7 Utilisation…………………………………….…………….………….p.9 Précautions……………………………………………….…….…….p.10 Accessoires………………………………………..………………….p.10 Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 5 Introduction Le modèle 605510 est un générateur de fonctions pouvant délivrer des signaux sinus, carré, triangle, simple impulsion. La fréquence du signal de sortie est comprise entre 0.5 Hz et 5 MHz et sera visualisée grâce à un afficheur LED 4 digits pour la Fréquence et un afficheur LED 3 digits pour l'amplitude.
- Page 6 Simple Impulsion : ≥ 3Vpp (circuit ouvert), largeur ≥ 5 ms, Tr ≤ 25ns Alimentation : 230VAC ±10%, 50Hz-60Hz Dimensions : 240 (L) x 90 (H) x 280 (P) Poids : environ 2.5Kg Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 7 4. RANGE-Hz : permet de sélectionner la gamme en fréquence du signal de sortie. 5. ATTEN. : permet d’atténuer le signal de sortie de -20dB, -40dB. 6. AMPLITUDE : permet d’ajuster la tension de sortie jusqu’à 25Vpp. Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 8 13. EXT. : lorsque la touche est enfoncée, l’appareil peut être utilisé en mode VCF. 14. CMOS OUT : sortie CMOS réglable avec le bouton CMOS LEVEL situé à droite du connecteur BNC. Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 9 6. Si vous souhaitez modifier la tension d’offset, appuyer sur le bouton poussoir « DC offset » et ajuster la tension à la valeur souhaitée. 7. Le signal TTL est disponible sur la sortie « TTL OUT ». Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 10 « OUTPUT » en face avant, sur la sortie TTL ou sur l’entrée « VCF ». Accessoires : Les accessoires fournis en standard sont les suivants : • 1 appareil référence 605510 • 1 cordon secteur • 1 notice d’utilisation en français Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
- Page 11 VOTRE REVENDEUR Notice d’utilisation Générateur de Fonctions 605510 © Copyright 2009...
