Si vous installez plusieurs tiroirs, placez le premier tiroir directement au-dessus des contrôleurs. Placez
le second shelf directement sous les contrôleurs. Répétez cette procédure pour toutes les étagères
supplémentaires.
b. Fixez l'étagère à l'armoire ou au rack de télécommunications à l'aide des vis de montage fournies.
Et la suite ?
Après avoir installé le matériel de votre système de stockage, vous
Câblez le matériel - AFF C30 et AFF C60
Après avoir installé le matériel du système de stockage AFF C30 ou AFF C60, connectez
les contrôleurs au réseau et aux tiroirs.
Avant de commencer
Pour plus d'informations sur la connexion du système de stockage aux commutateurs réseau, contactez votre
administrateur réseau.
Description de la tâche
• Les procédures de câblage du réseau hôte/cluster/haute disponibilité présentent les configurations
courantes.
Si votre configuration ne s'affiche pas ici, reportez-vous à la section
obtenir des informations complètes sur la configuration et la priorité des connecteurs afin de connecter le
câble de votre système de stockage.

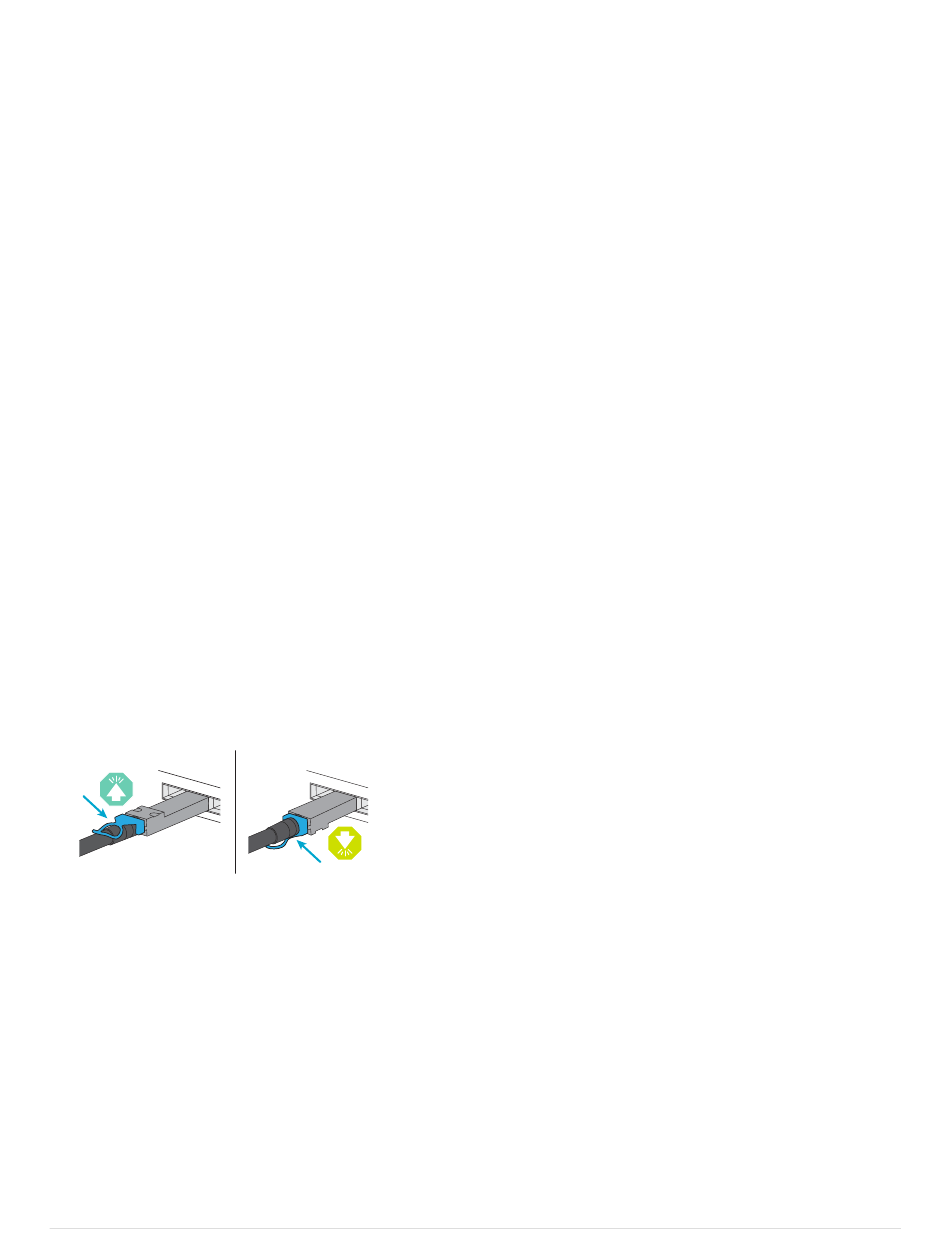

• Les graphiques de câblage sont dotés d'icônes de flèche indiquant l'orientation correcte (vers le haut ou
vers le bas) de la languette du connecteur de câble lors de l'insertion d'un connecteur dans un port.
Lorsque vous insérez le connecteur, vous devez le sentir en place ; si vous ne le sentez pas, retirez-le,
retournez-le et réessayez.
• Si vous effectuez un câblage vers un commutateur optique, insérez l'émetteur-récepteur optique dans le
port du contrôleur avant de le connecter au port du commutateur.
Étape 1 : câblez les connexions du cluster/haute disponibilité
Reliez les contrôleurs l'un à l'autre pour créer des connexions de cluster ONTAP.
6
"câblez le matériel de
"NetApp Hardware Universe"
fixation".
