RADIOCOMMANDE ET TELECONTROLE AVEC GSM
RL1
RL2
RL3
RL4
U4
Le dispositif SMS PHONE est un système de commande à distance et de communication à travers le réseau
GSM que exploite les particularités et les avantages de la transmission et réception digitale.
Le système se compose d'un modem GSM dual band funzionante à une vitesse de 9600 bauds, connecté à
un appareil au microprocesseur que gère les informations en réception et en transmission outre l'interface
vers l'utilisateur. L'unité de programmation est constituée par un display 2 lignes pour 16 caractères et quatre
boutons. L'interface des entrées et des sorties est composée de 4 relais' déviateur avec des contacts
propres disponibles sur plaque à bornes et 3 entrées optoisolées pour interface avec des systèmes
d'alarme ou de télésurveillance. En outre il est disponible une unité de commande via RF aux 433MHz rolling-
code codifiées, semblable à un radiocommande, gérée par le système si choisie comme option d'output pour
la commande d'une automation ouvre-portail.
SMS PHONE
MODEM GSM
OUT.1 OUT.2
Relais sortie 1
Relais sortie 2
Relais sortie 3
Relais sortie 4
Microcontrôleur
http://www.seateam.com
e-mail:seacom@seateam.com (Uff. Comm.le)
Français
(cod. 23105162)

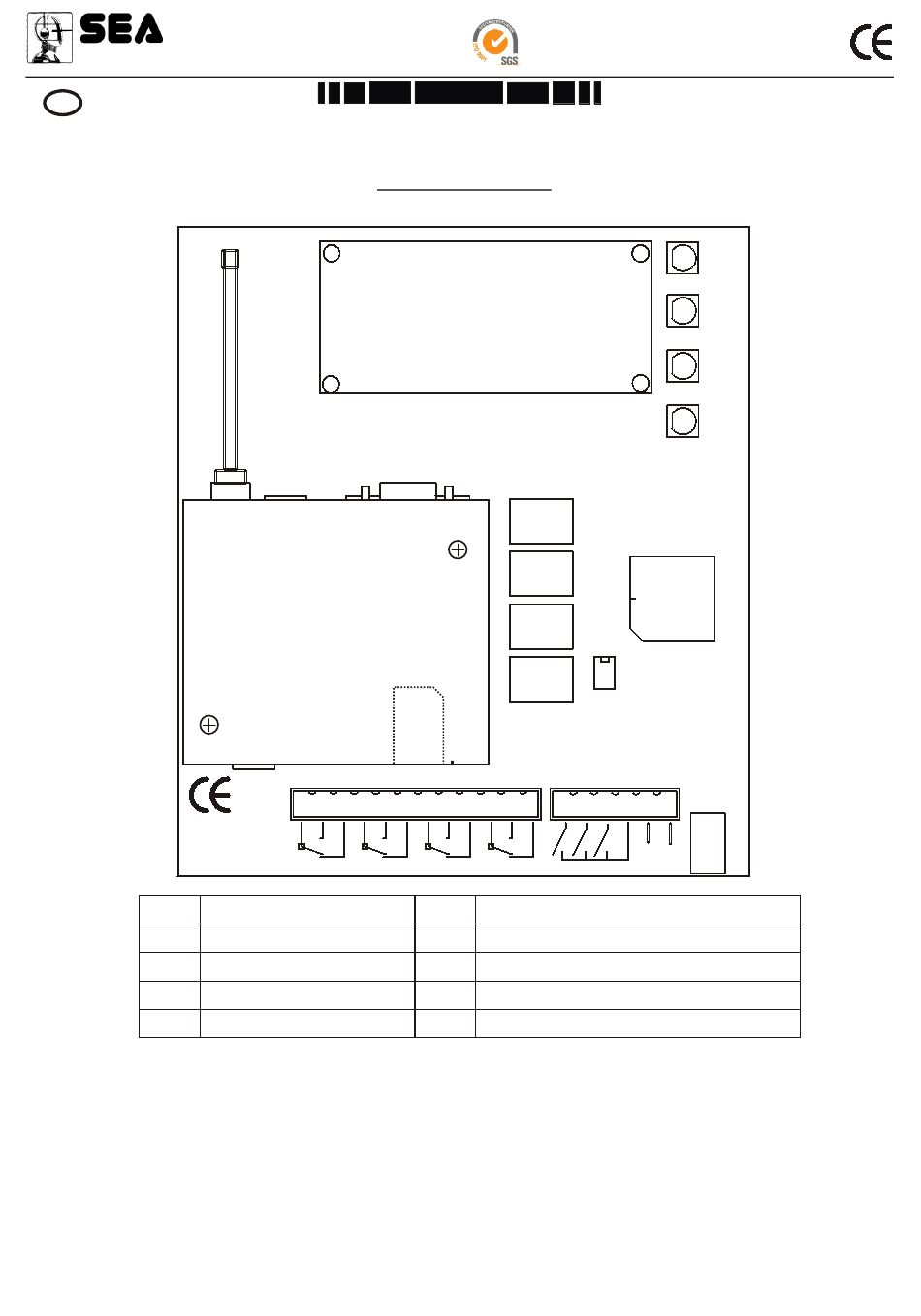

DISPLAY
