Sommaire des Matières pour Saxun Coulissant Iras

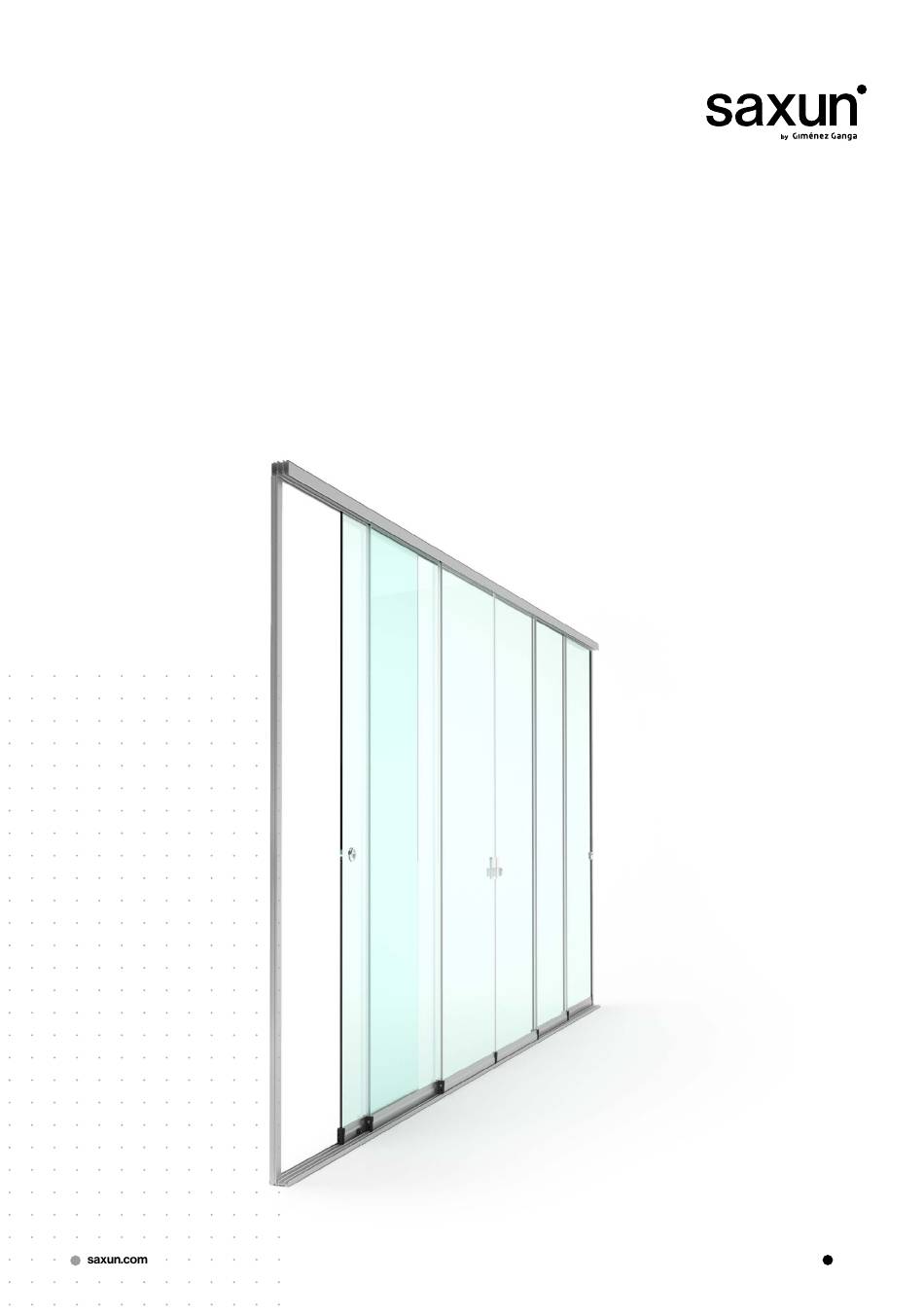

- Page 1 Manuel technique Rideau de verre Coulissant Iras...
- Page 3 Index 1. Description du produit ............................. 4 1.1 Vue éclatée du rideau de verre Iras ............................4 2. Installation en angle ..............................5 2.1 Configurations et sections ................................6 2.2 Poignées et serrures ..................................10 3. Dimensions de fabrication ............................12 3.1 Dimensions maximales panneau de verre ..........................12 4.
- Page 4 1. Description du produit 1.1 Vue éclatée du rideau de verre Iras Code Description Code Description 070369 Profil supérieur 3 rails Iras 070384 Couvercle Iras 026209 Joint brosse 070029 Verre trempé transparent 10 mm bords polis 070386 Butée Iras 070393 Joint gomme latéral 070382 Cadre latéral Iras 43-35 070392...
- Page 5 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS 2. Installation en angle Pour résoudre les joints d'angle à 90º, une coupe à 45º est effectuée dans les coulisses supérieures et inférieures pour réaliser le tracé. Les vantaux extérieurs de chaque côté de l'angle à couvrir intègrent une protection d'angle à 45º...
- Page 6 2.1 Configurations et sections 2 vantaux 43,60 43,60 Intérieur Intérieur V. 201 V. 202 Intérieur Intérieur 45,50 V. 204 V. 203 47,50 51,40 Installation sur le sol Installation encastrée 3 vantaux Dans les deux cas, la fourniture du profil d'angle Iras est facultative. 65,60 65,60 Intérieur...
- Page 7 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS 4 vantaux 90,60 90,60 87,20 87,20 Intérieur Intérieur V. 401 V. 402 Intérieur V. 403 89,20 91,10 Installation sur le sol Installation encastrée Dans les deux cas, la fourniture du profil d'angle Iras est facultative. Intérieur V.
- Page 8 134,60 134,60 6 vantaux 131,20 131,20 Intérieur V. 601 Intérieur 133,20 V. 602 135,10 Installation sur le sol Installation encastrée Dans les deux cas, la fourniture du profil d'angle Iras est facultative. Intérieur V. 603 Intérieur V. 604 Système d'évacuation de l'eau Drainage cadre inférieur semi-encastré...
- Page 9 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Profils 14,45 14,45 14,45 15,3 14,45 43,6 070380 070369 070382 070371 Profil supérieur 2 rails Iras Profil supérieur 3 rails Iras Cadre latéral Iras 43-35 Profil listel Iras 43,6 65,35 13,3 67,55 45,55 070372 070381 070370 070373 Profilé...
- Page 10 2.2 Poignées et serrures Ouverture centrale Poignée filetée Serrure à crochet centrale 070088 070032 Poignée filetée Serrure à crochet + Gâche à crochet Possibilité d'installer une serrure à crochet sur le vantail gauche ou droit. Serrure à clé centrale Serrure à crochet centrale + poignée 070018 Serrure à...
- Page 11 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Ouverture latérale - Coulisse latérale Poignée filetée latérale Serrure à crochet Serrure à crochet + poignée 070088 070032 070088 Poignée filetée Poignée filetée Serrure à crochet 070032 Serrure à crochet Serrure latérale Loquet inférieur Serrure espagnolette 070017 070093...
- Page 12 3. Dimensions de fabrication 3.1 Dimensions maximales panneau de verre Nombre minimum de vantaux 2 pcs. Hauteur (mm) 3 000 2 900 2 800 2 700 2 600 2 500 2 400 2 300 2 200 Maximales 2 100 Largeur 1,20 2 000 Hauteur 3,00 1 900 1 800 1 700 Attention 1 600 1 500 Poids maximum de chaque panneau: 90 Kg...
- Page 13 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS 4. Instructions d’installation 4.1 Vérification des dimensions de l'ouverture où il doit être installé Vérifier toutes les dimensions de l’ouverture avant de commencer l'installation. Vérifier la hauteur minimale (verticale) du pla- fond au sol et la largeur minimale (horizontale) entre les murs.
- Page 14 Après avoir fixé le profil du cadre, vérifier le niveau. Il est important qu'il soit parfaitement nivelé. Si nécessaire, utiliser des cales. Utiliser des vis à tête fraisée pour éviter que la vis ne dépasse 4.3. Installation du profil du rail inférieur Marquer et percer les trous dans le profil du rail, en répartis- sant les vis comme indiqué.
- Page 15 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Après avoir fixé le profil du rail, vérifier le niveau. Il est impor- tant qu'il soit parfaitement nivelé. Utiliser des vis à tête fraisée pour éviter que la vis ne dépasse. Insérer le profil du rail de guidage dans les rainures prévues à...
- Page 16 4.4 Installation profil cadre latéral 43-35 Marquer et percer les trous dans le profil du cadre latéral. *En option Positionner le profil de cadre latéral à chaque extrémité de la fermeture, en faisant coïncider le centre du rail. Tenir compte de la version coulissante pour le positionnement.
- Page 17 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS 4.5 Installation des vantaux Incliner délicatement le premier vantail et l’insérer dans le profil du cadre supérieur. Tourner la partie inférieure du vantail jusqu'à ce qu'il soit posi- tionné sur le rail correspondant. Poser le vantail sur le rail de manière que tout le poids repose sur le profil inférieur du rail.
- Page 18 Avec les vantaux en place, s'il y a une certaine inégalité entre eux ou par rapport au mur, il est possible de régler l'inclinaison. Au moyen de la « vis sans tête » surlignée en rouge : Insérer une clé Allen n°3 dans le trou sans embout.
- Page 19 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS 4.6 Pose des joints gommes en PVC Une fois les serrures supérieures installées. Mettre en place les joints gommes d’étanchéité en pressant jusqu'à ce qu'ils soient complètement insérés. Dans le cas de fixations au milieu, utiliser le « joint gomme aimanté...
- Page 20 Anexo I Calculado por JOSE JUAN MARTINEZ Calculado en 27 DE SEPTIEMBRE DE 2024 País Spain SEGOVIA 10 mm Planibel Clearlite Recocido Simulación de datos de las prestaciones del vidrio Declaration of Performance (DoP) PROPIEDADES AMBIENTALES � Aislamiento acústico directo : Rw (C;Ctr) [dB] 34 (-2;-3) De la cuna a la puerta - Potencial de calentamiento 25.66...
- Page 21 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Declaración de prestaciones n° Código de identificación única del producto tipo Marca comercial 10 mm Planibel Clearlite Recocido Usos previstos Vidrio de silicato sodo-cálcico básico para su uso en edificación y trabajos de construcción Fabricante AGC Glass Europe - Avenue Jean Monnet 4 - 1348 Louvain-la-Neuve - Belgium Norma armonizada...
- Page 22 LGAI Technological Center, S.A. (APPLUS) Campus UAB - Ronda de la Font del Carme s/n 08193 Bellaterra (Barcelona) T +34 93 567 20 00 CIF: A-63207492 www.appluslaboratories.com P P R R O O D D U U C C T T O O C C E E R R T T I I F F I I C C A A D D O O A A P P P P L L U U S S + + APPLUS+ CERTIFIED PRODUCT P P R R - - 1 1 1 1 4 4 8 8 / / 0 0 3 3 3 3 Certifies that the product...
- Page 23 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS LGAI Technological Center, S.A. (APPLUS) Campus UAB - Ronda de la Font del Carme s/n 08193 Bellaterra (Barcelona) T +34 93 567 20 00 CIF: A-63207492 www.appluslaboratories.com Anexo Técnico Ed. 2 10/06/2022 P P R R - - 1 1 1 1 4 4 8 8 / / 0 0 3 3 3 3 GAMA: FLOAT/CAPA DE 3 - 12 MM / RANGE: 3 - 12 MM FLOAT/COATING PENDULUM BODY IMPACT RESISTANCE:...
- Page 24 Notre engagement envers l’ e n- Démontage et élimination du vironnement produit Saxun L’un des objectifs de est de faire preuve d’un comportement Pour démonter ce produit, un certain nombre de mesures de précaution socialement responsable. Cet engagement envers l’environnement doivent être prises.
- Page 25 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Attention Faites toujours preuve d'une grande prudence. Utilisez des outils appropriés et en parfait état. • Étape 5 • Étape 1 Dévissez le cadre latéral. Retirez les profilés du joint gomme en PVC du bord des vantaux. •...
- Page 26 Ce symbole signi e que le produit ne doit pas être jeté avec les ordures ménagères,car il doit être collecté séparément pour être récupéré, réutilisé ou recyclé conformément à la réglementation locale en vigueur. Conformément à la directive européenne 2012/19/UE, les déchets d’équipements électriques et élec- troniques (DEEE) peuvent devenir un grave problème environnemental s’ils ne sont pas gérés correc- tement.
- Page 27 MANUEL TECHNIQUE RIDEAU DE VERRE IRAS Câblage Le recyclage des câbles électriques permet d’éviter la pollution causée par ces éléments. Une fois les câbles dénudés, il est possible de recycler le cuivre, l’aluminium et le laiton afin de les réutiliser. Les déchets électriques et électroniques doivent être transportés vers les déchetteries pour un recyclage approprié.
- Page 28 Giménez Ganga, S.L.U. Polígono Industrial El Castillo C/ Roma, 4 • 03630 Sax (Alicante) • España saxun.com...
