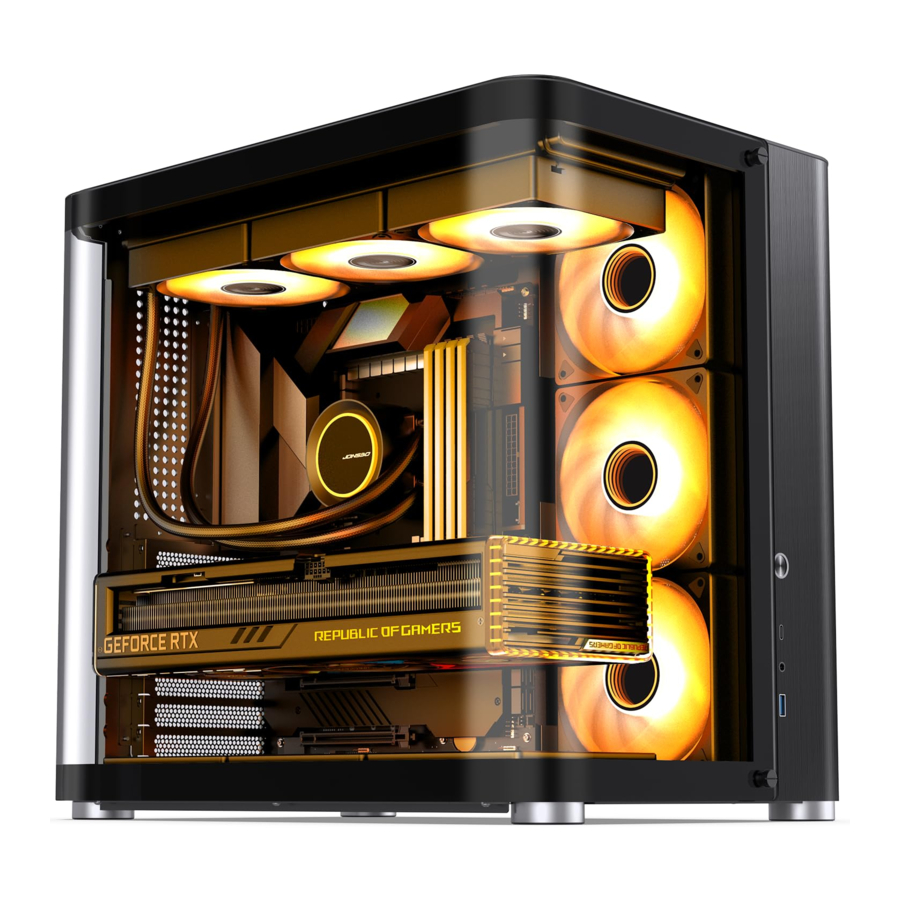

Manuel du JONSBO TK-2

Contenu de l'emballage

Connecteurs

Le schéma des connecteurs montre uniquement la relation de séquence des lignes. Veuillez vous référer au produit réel pour les fonctions

Schéma des pièces

Pièces

1. Panneau en verre
2. Filtre à air
3. Châssis
4. Panneau latéral droit en aluminium
5. Support de disque dur (HDD)
6. Capot supérieur en aluminium
7. Supports de PCU
8. Supports PCI-E

Guide d'installation

1. Avant l'installation du matériel, veuillez retirer le capot supérieur et le panneau latéral.


   1. Poussez le capot supérieur en aluminium vers l'arrière pour le libérer
   2. Retirez quatre vis de montage pour libérer le panneau latéral droit en aluminium
2. Retirer le capot externe

   Placez la carte mère dans la zone indiquée sur la figure et fixez-la avec des vis

3. Installation de la carte graphique

   1. Retirez le support PCI-E
   2. Insérez la carte graphique dans l'emplacement de la carte mère et fixez-la avec une vis.
4. Ventilateur/radiateur

   Dessus : 120 mm x 3 ou 140 mm x 2 Ventilateurs (radiateur 360 ou radiateur 280) Base : 120 mm x 3 ventilateurs (radiateur 360 ne dépassant pas 398 mm) Carte mère : 120 mm x 3
5. Installation de l'alimentation (PSU)

   1. Retirez le support d'alimentation (PSU) et installez l'alimentation (PSU)
   2. Réinstallez l'alimentation (PSU) avec son support dans le châssis
6. Installation du disque dur (HDD)

   1. Retirez le support de disque dur (HDD), installez le disque dur (HDD) sur le support
   2. Réinstallez le disque dur (HDD) avec son support dans le châssis
7. Installation du SSD

   1. Retirez le support de disque dur (HDD), installez le SSD sur le support avec des vis et des œillets en caoutchouc
   2. Insérez le disque dur (HDD) avec le support dans les fentes correspondantes, poussez pour le fixer
   3. Réinstallez le support de disque dur (HDD) dans le châssis et fixez-le avec des vis
8. Installation du capot supérieur et du panneau latéral

   Installez le capot supérieur en aluminium et le panneau latéral droit en aluminium
9. Installation du panneau en verre

   Placez le panneau en verre à l'emplacement correspondant, fixez-le avec des vis
