Introduction

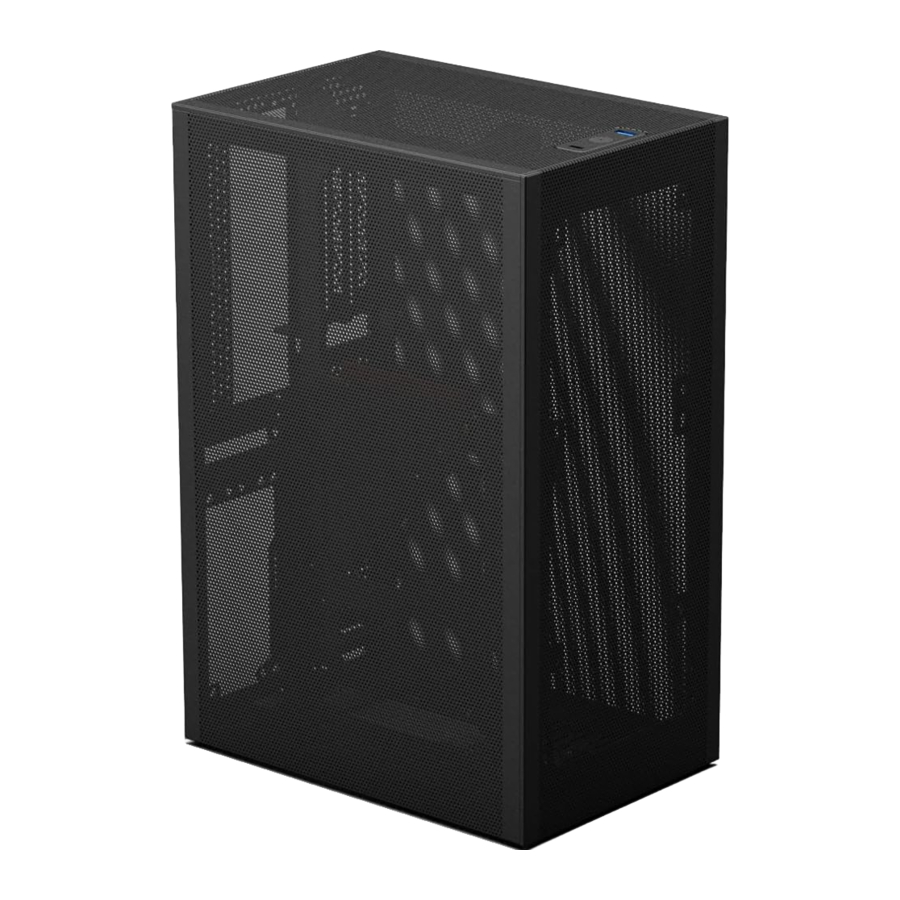

Aperçu du boîtier
| Facteur de forme | Mini ITX |
| Volume du boîtier | 14,67 Litres |
| Dimensions | 245 mm x 166,5 mm x 360 mm (L x l x H) |
| Carte graphique | GPU pleine longueur : jusqu'à 336 mm de longueur avec 155 mm de hauteur GPU petit format : jusqu'à 211 mm de longueur (sans radiateur) |
| Refroidisseur CPU | Jusqu'à 73 mm de hauteur avec GPU 3 slots ; 53 mm de hauteur avec GPU 4 slots |
| Alimentation | ATX (jusqu'à 170 mm de longueur) / SFX-L / SFX |
| Stockage | Jusqu'à 3 x SSD 2,5" (avec GPU pleine longueur) Jusqu'à 2 x HDD 3,5" et 3 x SSD 2,5" ou 7 x SSD 2,5" (avec GPU petit format) |
| Slots d'extension | GPU pleine longueur : jusqu'à 4 slots GPU petit format : jusqu'à 3 slots |
| E/S avant | USB Type-C 3.1 Gen 2 ; USB 3.0 ; LED d'alimentation |
| Options de ventilateur | 2 x ventilateurs 120 mm / 2 x 140 mm |
| Refroidissement liquide | 1 x radiateur 240 mm / 1 x 280 mm / 2 x 120 mm |
| Câble riser PCI-E | 140 mm de longueur ; connecteur à angle de 90 degrés |
- Châssis
- Panneau latéral
- Panneau avant
- Panneau supérieur
- Cadre supérieur x2
- Support de carte mère
- Support de ventilateur 120mm
- Entretoise de montage GPU
- Entretoise
- Cache de slot PCI x3
- Cache E/S de la carte mère
- Support PCI
- Support d'alimentation SFX
- Carte riser PCIe
- Support de disque
- E/S avant
Contenu de la boîte d'accessoires
Exemples de configuration de boîtier
Refroidissement AIO avec GPU pleine longueur 280mm
GPU AIO pleine longueur (jusqu'à 336mm)
Alimentation ATX (jusqu'à 150mm)
Disque 2,5" x 2
Refroidissement par air avec disques 3,5"
GPU petit format
Alimentation ATX (jusqu'à 170mm)
Disque 2,5" x 2 + Disque 3,5" x 2
Ventilateur avant 140mm x 2
Guide du constructeur
Retirer les panneaux
Retirer le cadre supérieur
Installer les disques 2,5"
Prend en charge un disque 2,5" supplémentaire avec alimentation SFX
Préparer la carte mère
Installer le cache E/S
Installer la carte mère
- Laisser la carte riser PCIe sous la carte mère
![Installer la carte mère - Étape 1]( "ssupd - Meshlicious - Installer la carte mère - Étape 1")
- Fixer la carte riser PCIe
![Installer la carte mère - Étape 2]( "ssupd - Meshlicious - Installer la carte mère - Étape 2")
Installer l'alimentation
Installer la carte graphique
Connecter le port le plus à gauche du câble après avoir installé le GPU
Installer le radiateur avant 240mm
Installer les ventilateurs avant 120mm
Installer le radiateur avant 280mm
Installer les ventilateurs avant 140mm
Installer le waterblock
Connecter les câbles E/S
Conseils de gestion des câbles
Étapes optionnelles
Longueur de la carte graphique ajustable
Ajuster l'entretoise de montage GPU pour s'adapter à la longueur du GPU et à l'espace du connecteur
Prend en charge une largeur de connecteur de 20,5 mm sur le port le plus à gauche
Préparer 4 slots d'extension
Remplacer l'entretoise par une courte
Installer la carte riser PCIe
Installer le GPU petit format
Positionnement du tubing AIO vers le haut
Installer le support de disque et le disque 2,5"/3,5"
Position ajustable de l'alimentation SFX
Informations supplémentaires
Limitations de la carte graphique
Connecter les câbles à la carte graphique 4 slots
Limitations du refroidissement CPU
Options de refroidissement liquide
*Télécharger sur le site web le support de ventilateur 120mm imprimé en 3D pour installer deux radiateurs 120mm
Installer deux radiateurs 120mm
Limitations de l'alimentation
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger ssupd Meshlicious Manual
