Manuel In Win A1

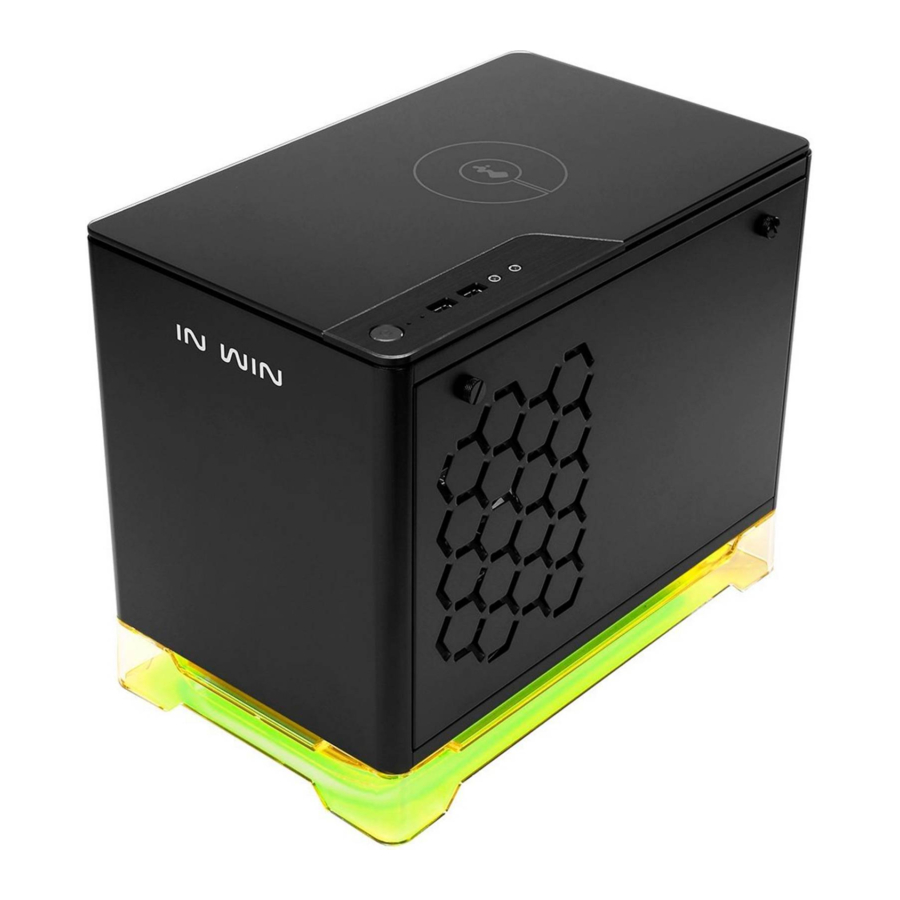

Présentation du produit

La A1 présente une combinaison parfaite d'innovation et de matériaux de qualité. Son design moderne de style scandinave est complété par du verre trempé et de l'aluminium anodisé élégant, s'adaptant à tout environnement.
La A1 bénéficie d'une finition détaillée du haut vers le bas. Sa structure carrée offre une installation facile et la capacité d'accueillir du matériel puissant malgré sa taille compacte. Une alimentation In Win 600W, 80 PLUS Bronze est préinstallée dans la A1 avec les câbles déjà gérés. Un chargeur sans fil facilite la vie et charge votre appareil mobile à tout moment !
La A1 présente non seulement l'esthétique élégante de la simplicité, mais incarne également l'esprit de la devise d'In Win : "Contemporary and Innovative" (Contemporain et innovant).

Spécifications

Boîtier A1

• Les produits In Win sont conformes à la réglementation RoHS.
• Les spécifications peuvent varier selon les régions.

Alimentation In Win 600W

• Les produits In Win sont conformes aux réglementations RoHS
• Les spécifications peuvent varier selon les régions

Contenu de l'emballage

• Châssis A1
• Carte code QR
• Sac d'accessoires

Sac d'accessoires

1. Vis à tête hexagonale X 8
2. Vis HDD 2.5" X 10
3. Support de carte graphique X 1
4. Serre-câbles X 5
5. Bandes antidérapantes X 4
6. Connecteur LED 4 broches X 1
7. Connecteur LED-SATA X 1

Si votre carte mère ne dispose pas d'un connecteur RGB, veuillez utiliser le connecteur LED-SATA et le connecteur LED 4 broches fournis pour configurer les LED par défaut.

Structure du boîtier

1. Panneau avant/latéral SECC
2. Ports audio (Écouteur et Microphone)
3. Ports USB 3.0
4. Indicateur LED HDD/Alimentation
5. Bouton d'alimentation
6. Logo
7. Verre trempé

1. Baie de lecteur 2.5"
2. Zone de montage du ventilateur latéral
3. Zone de montage du ventilateur arrière/radiateur
4. Zone de montage du ventilateur inférieur
5. Zone de montage de la carte mère
6. Découpe pour l'installation du refroidisseur CPU
7. Emplacement d'extension PCI-E
8. Trou de montage de support PCI-E supplémentaire
9. Zone d'alimentation
10. Filtre anti-poussière du ventilateur
11. Zone de charge sans fil pour appareil mobile

Guide d'installation

Veuillez suivre les chapitres correspondants pour l'assemblage

1. Ouverture du châssis
   Pour le panneau latéral, tirez les deux languettes sans outils et soulevez.

2. Installation de la carte mère
   Pièces requises : Vis à tête hexagonale

3. Installation de la carte d'extension
   Pièces requises : Vis à tête hexagonale, Support de carte graphique

4. Installation des câbles E/S

5. Installation du bandeau LED RGB
   Si votre carte mère prend en charge l'effet lumineux RGB, veuillez suivre la direction indiquée et insérer le bandeau RGB dans l'en-tête 4 broches du bandeau RGB directement sur la carte mère.

   Si votre carte mère ne dispose pas d'un connecteur RGB, veuillez connecter l'en-tête LED double 4 broches fourni au bandeau RGB et au connecteur LED-SATA. Connectez ensuite à l'alimentation pour régler les LED par défaut.

6. Installation des baies de lecteur 2.5"
   Pièces requises : Vis HDD 2.5"

7. Installation du ventilateur/radiateur de refroidissement liquide

8. Installation des bandes antidérapantes
   Pièces requises : Bandes antidérapantes
   Retirez les protections adhésives, puis placez-les sous chaque coin.

9. Achèvement de l'installation
   Pièces requises : Serre-câbles


Avis importants

1. Veuillez suivre le manuel de l'utilisateur pour les directives d'installation.
2. Lors de l'installation des composants informatiques, veuillez prendre des précautions antistatiques pour éviter les dommages dus aux décharges électrostatiques (ESD). Cela peut causer des blessures à l'installateur et/ou endommager la machine. Une installation incorrecte peut provoquer la combustion de la carte mère et d'autres composants du système.
3. Pour éviter tout dommage, veuillez ne pas utiliser ce produit à d'autres fins que celles pour lesquelles il a été conçu.
4. Toute modification peut endommager le produit.
5. Veuillez retirer tous les périphériques internes avant l'expédition ou le déplacement. (Y compris l'alimentation, les disques durs, le lecteur CD-ROM, la carte mère, le CPU, etc.)
