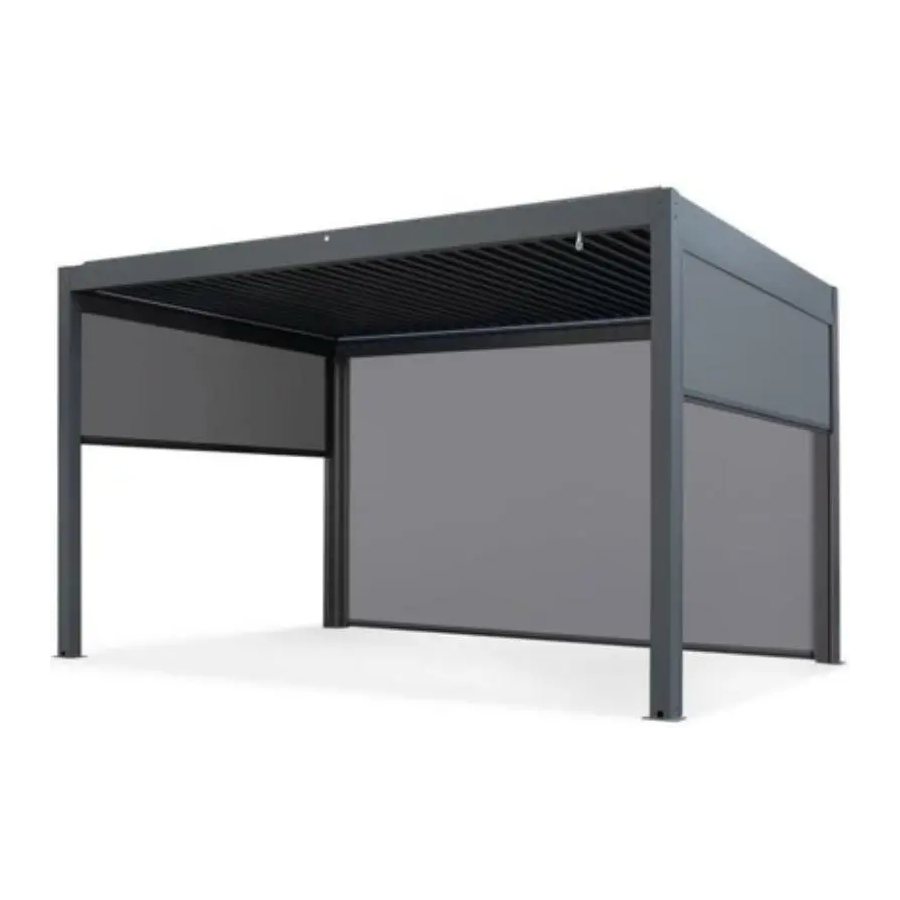

Manuel du Royce Cube
Mise en place
| RÉF. PIÈCE | DESCRIPTION | QTÉ | NOM DE LA PIÈCE |
| A |  | 3 | Pied |
| A1 |  | 1 | Pied avec alimentation |
| B |  | 1 | Poutre de bord extérieur |
| C |  | 1 | Poutre de bord extérieur |
| D |  | 1 | Poutre centrale |
| E |  | 1 | Poutre d'extrémité |
| E1 |  | 1 | Poutre d'extrémité |
| F |  | 1 | Lame fixe |
| F1 |  | 1 | Lame de panneau solaire |
| G |  | 48 | Lame |
| H |  | 4 | Capuchon d'angle |
| I |  | 4 | Connecteur de poutre |
| J |  | 1 | Manivelle |
| K |  | 2 | Raccord de poutre centrale |
| L |  | 1 | Mécanisme de lame |
| M |  | 1 | Mécanisme de lame |
| N |  | 2 | Anneau de manivelle |
| O |  | 4 | Support de lame d'extrémité |
| P |  | 4 | Plaque de pied |
| Q |  | 4 | Cache de plaque de pied |
| RÉF. PIÈCE | DESCRIPTION | QTÉ |
| AA |  M6*20 | 16 |
| BB |  M6*15 | 24 |
| CC |  M6*10 | 16 |
| DD |  M6*15 | 8 |
| EE |  M6*35 | 4 |
| FF |  M5*12 | 16 |
| GG |  M5*12 | 12 |
| HH |  | 8 |
| II |  | 3 |
| JJ |  | 1 |
| KK |  M6*13 | 2 |
Les composants et les fixations sont inclus.
Si vous avez besoin de pièces de rechange, veuillez remplir notre formulaire de demande de pièces à l'adresse suivante : www.norfolkleisurelifestyle.com/contact-us
Veuillez conserver ces informations avec votre preuve d'achat pour référence future. Nous vous recommandons de lire attentivement les instructions avant de commencer.
Le Royce Cube Pergola doit être assemblé sur une surface plane.
Nous recommandons que l'installation de votre Royce Cube Pergola soit effectuée par une personne expérimentée. Veuillez lire attentivement les instructions avant de commencer.
Vous aurez besoin de 2 personnes pour compléter l'assemblage, ce qui prendra environ 4 à 6 heures.
Retirez d'abord tous les composants et les fixations et placez-les sur une surface propre pour les protéger des dommages. Vérifiez que vous avez toutes les pièces (voir la liste des pièces) avant de commencer.
Entretien et Maintenance
La pergola Royce Cube est une structure permanente et doit rester assemblée toute l'année. Nous recommandons de vérifier les fixations au début de la saison pour s'assurer qu'elles sont bien serrées. Par vent fort, il est recommandé de relever les Pull Down Screens (écrans déroulants) et d'ouvrir les lames pour aider à éviter tout dommage structurel.
Pièces
| Pièces A | 3 |  | Q | 4 |  |
| A1 | 1 |  | FF | 16 |  M5*12 |
| P | 4 |  |
Pièces
| E | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Pièces
| E1 | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Pièces
| B | 1 |  | AA | 8 |  M6*20 |
| C | 1 |  |
![Mise en place - Étape 5]( "Royce - Cube - Mise en place - Étape 5")
- Insérez le tournevis dans le trou de la partie inférieure du mécanisme et faites pivoter le bras en position verticale.
![Mise en place - Étape 6]( "Royce - Cube - Mise en place - Étape 6")
Pièces
| D | 1 |  | KK | 2 |  M6*13 |
| L | 1 |  | EE | 4 |  M6*35 |
| M | 1 |  |
Pièces
| BB | 8 |  M6*15 |
Pièces
| H | 1 |  |
Pièces
| HH | 2 |  |
| GG | 3 |  M5*12 |
| BB | 4 |  M6*15 |
Pièces
| H | 3 |  | BB | 12 |  M6*15 |
| HH | 6 |  | GG | 9 |  M5*12 |
Pièces
| N | 2 |   M5*18 |
Pièces
| O | 4 |  | CC | 8 |  M6*10 |
Pièces
| G | 48 |  |
Pièces
| F | 1 |  | CC | 8 |  M6*10 |
| F1 | 1 |  |
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel du Royce Cube
