behringer SD8, SD16 Manuel

Branchement de l'appareil

Commandes

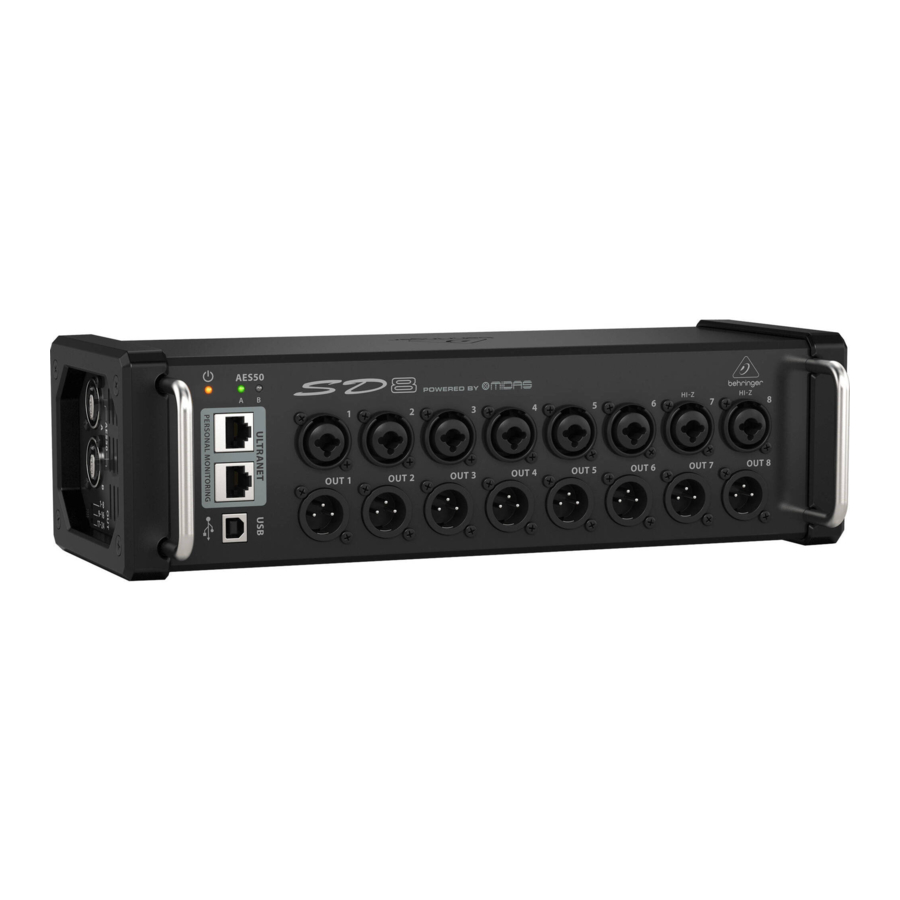

1. Les entrées combo micro/ligne conçues par Midas acceptent les fiches mâles XLR symétriques et 1/4". Les canaux 15 et 16 du SD16 et les canaux 7 et 8 du SD8 acceptent les signaux haute impédance pour la connexion directe de guitares et de basses.
2. Les sorties XLR acceptent les fiches femelles XLR symétriques.
3. Le voyant POWER s'allume lorsque l'appareil est sous tension.
4. Les voyants AES50 s'allument en vert lorsque le port AES50 correspondant est connecté et synchronisé, et s'allument en rouge lorsqu'il est connecté mais non synchronisé.
5. Les ports ULTRANET permettent la connexion directe de jusqu'à 4 (SD16) ou 2 (SD8) mélangeurs personnels P16-M. Les ports fournissent une alimentation fantôme, permettant aux unités P16-M de fonctionner sans blocs d'alimentation supplémentaires.
6. Le port USB peut être utilisé pour connecter un PC pour la mise à jour du micrologiciel.
7. Les ports AES50 A et B permettent la connexion à un réseau numérique multi-canaux SuperMAC via un câble Ethernet Cat-5e blindé avec des extrémités terminées compatibles avec Neutrik etherCON.
   REMARQUE : Le maître d'horloge, généralement le mélangeur numérique, doit être connecté au port AES50 A, tandis que les boîtiers de scène supplémentaires seraient connectés au port B. Voir « Gestion des canaux » pour plus de détails.
8. Le commutateur de sélection OUTPUT détermine quel groupe de 8 canaux AES50-A apparaît aux prises de sortie XLR physiques. Lors de l'utilisation de plusieurs boîtiers de scène, cela permet d'envoyer différents signaux de sortie à chaque unité.
9. L'interrupteur POWER allume et éteint l'appareil.

Gestion des canaux

Les signaux sont acheminés vers et depuis le SD8/16 et un mélangeur ou S16/DL16 via un câble CAT-5e, avec des longueurs de câble maximales allant jusqu'à 100 mètres. La source d'horloge est toujours reçue sur le port AES50 A, et les signaux P-16 ULTRANET sont acheminés sur les canaux AES50-A 33-48. Les 8 sorties analogiques peuvent acheminer les canaux AES50-A 1-8, 9-16 ou 17-24, sélectionnables via le commutateur à 3 positions sur le côté du boîtier de scène.

Lors du chaînage de plusieurs unités SD8 ou SD16, les signaux du deuxième boîtier de scène de la chaîne sont envoyés via AES50-A au port AES50 B du boîtier de scène suivant. Les signaux du deuxième boîtier de scène sont décalés de 8 ou 16 canaux lorsqu'ils sont fusionnés avec le premier boîtier de scène (voir le tableau pour plus de détails). Le commutateur de sélection de sortie serait généralement réglé sur la position « 9-16 » pour permettre l'envoi de différents signaux depuis les 2 boîtiers de scène.

Routage des canaux SD16
Remarque - chaque ligne des tableaux ci-dessus représente un bloc de 8 canaux AES50.

Routage des canaux SD8

Contrôle MIDI avec S16/DL16
Bien que les boîtiers de scène de la série SD soient couramment utilisés avec une console numérique X32/M32, il est possible d'intégrer ces produits dans le cadre d'un snake numérique autonome. Le gain de l'amplificateur de tête et les paramètres d'alimentation fantôme du SD8/16 peuvent être contrôlés à distance via MIDI lorsqu'ils sont utilisés seuls avec une unité maître Behringer S16 ou Midas DL16.
Remarque : le S16/DL16 n'acceptera les commandes MIDI de préampli que si ses préamplis ne sont pas déjà contrôlés via AES50. La connexion esclave à une console X32/M32 ou à un autre S16/DL16 en mode SN Master inhibera le contrôle MIDI du préampli. Le canal MIDI 1 contrôle les préamplis locaux de l'unité maître SN (émission et réception), tandis que le canal MIDI 2 contrôle l'unité esclave, qui dans ce cas serait le SD8/16.

Spécifications

* Inclut tout le traitement de canal et de bus, exclut les effets d'insert et les retards de ligne
** Klark Teknik NCAT5E-50M recommandé

REMARQUE : Veuillez vérifier que vos connexions AES50 spécifiques offrent un fonctionnement stable avant d'utiliser les produits dans une situation de performance live ou d'enregistrement. La distance maximale pour les connexions AES50 CAT5 est de 100 m / 330 ft. Veuillez envisager d'utiliser des connexions plus courtes si possible pour augmenter la marge de sécurité. La combinaison de 2 câbles ou plus avec des connecteurs d'extension peut réduire la fiabilité et la distance maximale entre les produits AES50. Un câble non blindé (UTP) peut fonctionner correctement pour de nombreuses applications, mais comporte un risque supplémentaire de problèmes d'ESD. Nous garantissons que tous nos produits fonctionneront comme spécifié avec 50 m de Klark Teknik NCAT5E-50M, et nous recommandons d'utiliser uniquement des câbles de qualité similaire. Klark Teknik propose également le très économique répéteur AES50 DN9610 ou l'extendeur AES50 DN9620 pour les situations où des longueurs de câble extrêmement longues sont nécessaires.
