Manuel du Denali D3
Contenu de la boîte ?

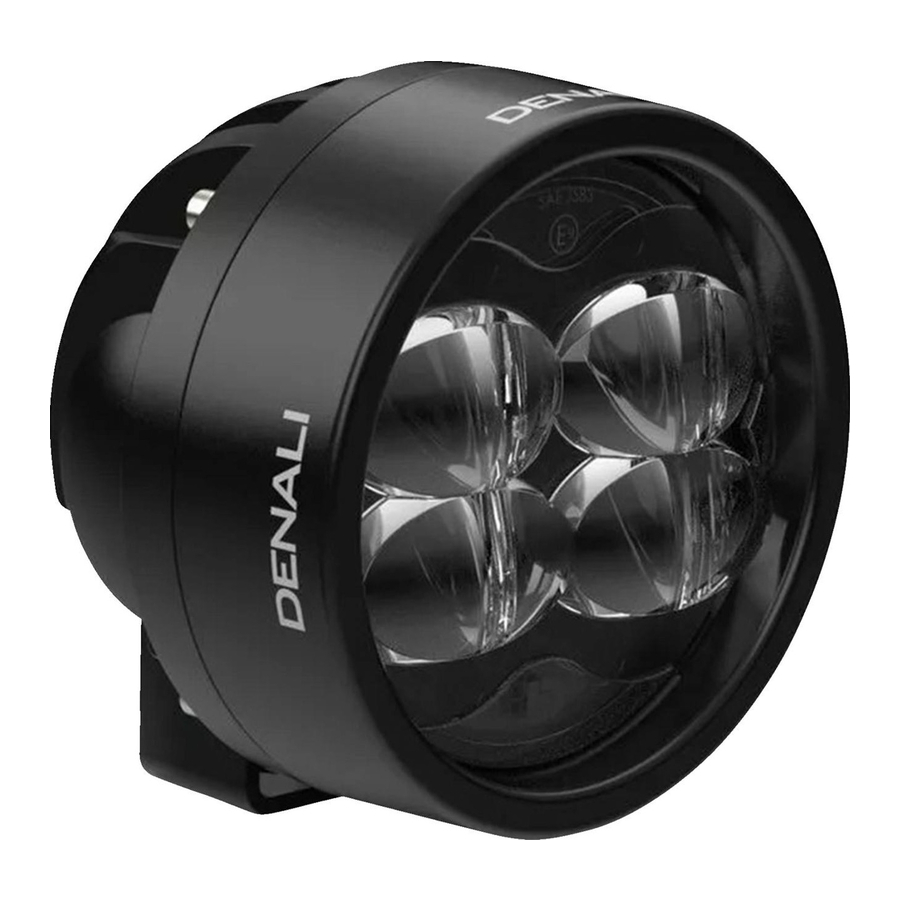

Contenu du kit
| (a) | Module d'éclairage LED | Qté 1 |
| (b) | Matériel de montage M8 | Qté 1 |
| (c) | Pigtail de câblage | Qté 1 |
Outils requis : Clé de 13 mm, Clé de 10 mm, Clé Allen de 4 mm
Veuillez lire avant l'installation
Les produits DENALI doivent toujours être installés par un technicien moto qualifié. Si vous n'êtes pas sûr de votre capacité à installer correctement un produit, veuillez le faire installer par votre concessionnaire moto local. DENALI décline toute responsabilité pour les dommages causés par une installation incorrecte.
Lors de l'installation d'équipements électroniques, il est extrêmement important de prêter une attention particulière à la manière dont les fils sont acheminés, en particulier lors du montage de produits sur le garde-boue avant, la fourche avant ou le carénage de votre moto. Assurez-vous toujours de tourner le guidon complètement à gauche, complètement à droite, et de comprimer entièrement la suspension pour garantir que les fils ne se coincent pas et qu'ils ont suffisamment de mou pour que votre moto fonctionne correctement.
Conseils d'installation
Nous recommandons fortement d'utiliser un frein-filet liquide de force moyenne sur toutes les vis, écrous et boulons. Il est également important de s'assurer que tout le matériel est serré aux spécifications de couple appropriées telles qu'indiquées dans votre manuel du propriétaire. Pour le matériel accessoire inclus, veuillez vous référer aux spécifications de couple par défaut fournies ci-dessous. Inspectez tout le matériel après les 30 premiers miles pour vous assurer que les spécifications de couple appropriées sont maintenues.
| Taille du boulon | in-lbs | ft-lbs | Nm |
| M3 | 10.0 in-lbs | - | 1.0 Nm |
| M4 | 23.0 in-lbs | - | 2.5 Nm |
| M5 | 44.5 in-lbs | 3.5 ft-lbs | 5.0 Nm |
| M6 | 78.0 in-lbs | 6.5 ft-lbs | 9.0 Nm |
| M8 | - | 13.5 ft-lbs | 18.0 Nm |
| M10 | - | 30.0 ft-lbs | 41.0 Nm |
| M12 | - | 52.0 ft-lbs | 71.0 Nm |
Guide de dimensionnement du matériel
Vous n'êtes pas sûr de la taille de votre boulon ? Utilisez cette règle pour mesurer les vis, boulons, entretoises, etc. N'oubliez pas que la longueur d'une vis ou d'un boulon est mesurée depuis le début de la "surface de montage" jusqu'à l'extrémité de la vis, n'incluez donc la tête de vis que lors de la mesure des vis à tête fraisée.
Montage des feux
Choisir l'emplacement de montage
DENALI propose des dizaines de supports de feux universels et spécifiques aux véhicules. Pour déterminer le meilleur emplacement de montage, tenez compte des conseils suivants. Pour une distance de faisceau maximale la nuit, montez les feux plus haut. Pour une visibilité maximale de jour, montez les feux plus bas afin d'augmenter votre empreinte lumineuse globale. Pour créer un ensemble d'éclairage et de visibilité optimal, montez une paire de spots longue portée en hauteur pour la distance nocturne et une paire de feux de type "flood" ou "hybride" en bas pour la visibilité de jour et le remplissage nocturne.
Consultez notre tableau complet des applications de montage sur DENALIELECTRONICS.COM pour voir toutes les options de montage disponibles pour votre véhicule.
Montage du feu
Étape un : Utilisez une clé de 13 mm et la vis M8, la rondelle, l'écrou et le capuchon d'écrou inclus pour fixer les modules au support de montage.
Étape deux : Utilisez le capuchon d'écrou en plastique MS pour couvrir l'écrou et le filetage exposé.
Réglage des feux
Si vous disposez d'un espace limité ou si vous avez du mal à identifier le point chaud sur le mur, vous pouvez raccourcir la distance à 6 pieds et marquer la ligne de ruban adhésif à H-1 ".
Méthode de réglage suggérée
Étape un : Avec quelqu'un assis sur la moto et la maintenant droite sur un sol plat, positionnez le véhicule à 25 pieds d'un mur plat et vertical. Assurez-vous que le mur est suffisamment grand pour que les deux faisceaux puissent être projetés. Une porte de garage est un excellent endroit pour effectuer cette procédure.
Étape deux : Mesurez la distance du sol au centre des modules d'éclairage (H)
Étape trois : À l'aide de ruban adhésif, tracez une ligne horizontale qui est 4 pouces plus bas que la mesure précédente du sol au centre des feux (H-2").
Étape quatre : Desserrez les boulons de montage et de charnière, puis réglez chaque feu de manière à ce que le centre du point chaud s'aligne avec la ligne de ruban adhésif sur le mur. Les feux doivent être dirigés à équidistance à gauche et à droite de l'axe central du véhicule.
Étape cinq : Une fois les réglages finaux effectués sur les feux, serrez les boulons de montage et de charnière.
Félicitations ! Le kit d'éclairage LED DENALI a été installé avec succès ! Profitez-en !
Si vous avez des questions, des commentaires ou des suggestions, n'hésitez pas à appeler nos experts en équipement au 401.360.2550 ou à visiter WWW.DENALIELECTRONICS.COM
