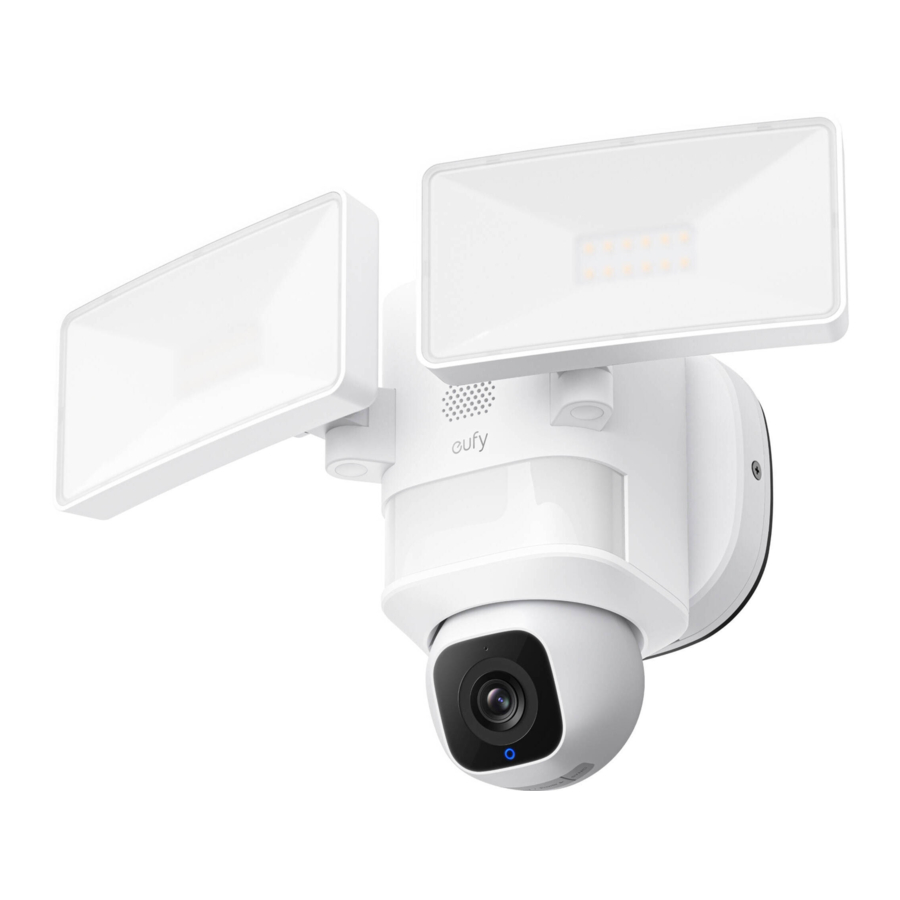

Manuel EUFY E30, T8426

CONTENU DE LA BOÎTE

CE DONT VOUS AVEZ BESOIN (Non fourni)

EN UN COUP D'ŒIL

1. Projecteur
2. Haut-parleur
3. Composant de capteur de mouvement
4. Microphone
5. Caméra
6. Indicateur LED
7. Emplacement pour carte microSD
   • Insérez une carte microSD* (non fournie) pour stocker les enregistrements
8. Bouton SYNC
9. Entrée d'alimentation (pour une configuration rapide)
10. Support de montage
11. Base de montage

*Utilisez au moins une carte microSD de Classe 10 d'une capacité maximale de 128 Go.

CONFIGURATION DU SYSTÈME

1. Téléchargez et installez l'application eufy Security, puis connectez-vous ou créez un compte.


2. Allumez la caméra projecteur à l'aide du câble de chargement USB-C et d'un adaptateur secteur (non fourni).
   .

   • Pour éviter de rayer la caméra projecteur, ne retirez pas le film protecteur pour le moment.
   • Les projecteurs ne s'allumeront qu'en mode d'alimentation filaire. La connexion alimentée par USB est utilisée pour configurer la caméra en toute sécurité à l'intérieur de votre domicile.
   • Assurez-vous de pouvoir diffuser de la vidéo depuis votre caméra projecteur AVANT L'INSTALLATION.
3. Appuyez sur + dans l'application et suivez les instructions de l'application pour ajouter la caméra.

4. Débranchez l'adaptateur secteur, puis fermez le couvercle du port USB.

   Le couvercle du port USB doit être fermé pour empêcher l'eau de pénétrer dans la caméra projecteur.

PRÉPARATION À L'INSTALLATION (IMPORTANT)

Vérifier les lois locales pour l'installation

Si vous êtes en dehors de l'Amérique du Nord, l'installation et le câblage doivent être effectués par un électricien agréé. Suivez toujours les normes du code lors de l'installation des connexions câblées.

Couper l'alimentation au disjoncteur

Risque de choc électrique

• Coupez l'alimentation au niveau de votre disjoncteur ou de votre boîte à fusibles avant de continuer, consultez un électricien agréé si nécessaire.
• Allumez/éteignez les lumières pour vous assurer que l'électricité vers la zone d'installation est coupée.
• Vérifiez que l'alimentation électrique est une source de 100~240 VAC 50/60 Hz.
• Maintenez le disjoncteur coupé à tout moment pendant le processus d'installation.

REMARQUE : N'utilisez pas de gradateur ou de minuterie pour ce produit.

INSTALLATION DE VOTRE CAMÉRA PROJECTEUR

Séparer le support de montage

Séparez le support de montage de la caméra et mettez-le de côté pour une installation ultérieure.

Sélectionner un emplacement

Vous pouvez monter la caméra projecteur verticalement sur un mur ou la suspendre au plafond. L'alimentation étant coupée au disjoncteur, retirez le projecteur existant si vous en avez un.

Pour un montage en surplomb, réinstallez d'abord la base de montage.

Hauteur recommandée

Nous recommandons de monter la caméra à 2,44 m (8 pi) au-dessus du sol pour atteindre une portée de détection de mouvement allant jusqu'à 12 m (40 pi).

Installer le support de montage

1. Installez le support de montage sur le mur ou le plafond avec les Vis et chevilles murales (Sac A).
   • Pour les murs faits de matériaux durs, tels que le stuc, la brique ou le béton, percez des trous avec une mèche de 5,95 mm (15/64 pouce), puis insérez les chevilles dans les trous.


Montage mural

Montage en surplomb

Connecter les fils

1. Accrochez votre caméra au support avec la sangle de suspension pendant que vous connectez les fils.

2. Connectez séparément le fil de terre (cuivre nu / vert / vert et jaune), le fil sous tension (marron) et le fil neutre (bleu) du mur au fil de terre (vert et jaune), au fil sous tension (noir) et au fil neutre (blanc) de la caméra projecteur à l'aide de connecteurs de fils, puis fixez les connexions.

   Ne jamais croiser les connexions. Les fils doivent être connectés avec les couleurs correspondantes. Si vous rencontrez des problèmes avec le bon fonctionnement de la caméra projecteur, consultez un technicien agréé.

Placer la caméra sur le support de montage

1. Enclenchez la base de montage sur le support de montage, alignez les trous et fixez-la avec 2 Vis de base (Sac B).

2. Retirez l'étiquette et le film protecteur du projecteur.
   Nettoyez la caméra avec un chiffon de nettoyage pour objectif.

RÉGLAGE DE L'ANGLE D'ÉCLAIRAGE

Tirez manuellement vers le haut et vers le bas ou vers la gauche et vers la droite pour régler le projecteur verticalement ou horizontalement.

RÉTABLISSEMENT DE L'ALIMENTATION

1. Rétablissez l'alimentation au disjoncteur principal de la maison.

   Si la caméra projecteur ne s'allume pas, coupez le disjoncteur avant de vérifier le câblage de la caméra projecteur.
2. Vous pouvez maintenant accéder à diverses fonctionnalités et modifier les paramètres dans l'application eufy Security. Pour le dépannage, consultez la section Aide de l'application eufy Security.

GUIDE DES VOYANTS LED

	Violet fixe	Le système s'initialise
	Bleu fixe	Fonctionne normalement ou prêt pour la configuration
	Rouge clignotant	Non connecté à internet
	Rouge fixe	Enregistrement ou visualisation du flux en direct
	Bleu et rouge clignotant	Mise à jour du firmware en cours Remarque : Maintenez la caméra connectée à une source d'alimentation

CONSIGNES DE SÉCURITÉ

• Cet équipement ne convient pas à une utilisation dans des endroits où des enfants sont susceptibles d'être présents. Cet équipement n'est pas destiné à être utilisé par des enfants.
• N'utilisez pas le produit d'une manière autre que celle décrite ici afin d'éviter des blessures corporelles ou des dommages matériels.
• L'utilisateur doit se conformer aux lois et réglementations des pays et régions correspondants où l'équipement est situé (utilisé), respecter l'éthique professionnelle, prêter attention aux obligations de sécurité et interdire strictement l'utilisation de nos produits ou équipements à des fins illégales. Notre société ne sera en aucun cas responsable de la responsabilité légale des contrevenants.
• Un dispositif de déconnexion approprié doit être fourni dans le cadre de l'installation du bâtiment.
• Un interrupteur principal omnipolaire conforme à l'Annexe L doit être intégré à l'installation électrique du bâtiment.
• Le luminaire est destiné à être monté sur ou au-dessus d'une boîte de dérivation et doit être pourvu de conducteurs d'alimentation suffisamment longs pour s'étendre sur 150 mm (6 po) dans la boîte de dérivation.
• Attention, risque de choc électrique

CE PRODUIT DOIT ÊTRE INSTALLÉ CONFORMÉMENT AU CODE D'INSTALLATION APPLICABLE PAR UNE PERSONNE FAMILIARISÉE AVEC LA CONSTRUCTION ET LE FONCTIONNEMENT DU PRODUIT AINSI QUE LES DANGERS IMPLIQUÉS

CONDUCTEURS D'ALIMENTATION MIN 90°C

• Vérifiez vos lois locales concernant l'installation. Si vous êtes en dehors de l'Amérique du Nord, l'installation et le câblage doivent être effectués par un électricien agréé.
• Ce manuel est fourni à titre informatif uniquement. Travailler avec l'électricité peut être dangereux, il est donc important de prendre les précautions de sécurité appropriées. Engagez un électricien agréé si vous n'êtes pas à l'aise ou inexpérimenté avec les processus et les outils décrits.
• Coupez l'alimentation au niveau du fusible ou du disjoncteur avant l'installation.
• N'installez pas le produit près de surfaces inflammables.
• Pour éviter les risques de choc, de blessure ou de décès, soyez toujours prudent lorsque vous travaillez avec l'électricité.
• Assurez-vous que la caméra projecteur est correctement mise à la terre.
• La caméra projecteur doit être montée sur un mur ou sous une corniche.

Port ouvert par défaut 1 : Wi-Fi (2.4GHz)

Description du port :

1. Après la première mise sous tension ou réinitialisation, s'il n'y a pas d'informations Wi-Fi configurées, il peut entrer en mode de configuration réseau (tel que la configuration AP/BLE) ;
2. En mode de fonctionnement normal, il se connecte automatiquement au SSID et au mot de passe du routeur enregistrés ;
3. Si vous devez changer la configuration Wi-Fi, vous pouvez réinitialiser la configuration réseau via l'application ou selon le manuel.
4. Le port TCP surveille le 15250, ce qui est requis pour la connexion de l'interface eufy sdk et ne peut pas être désactivé.

Port ouvert par défaut 2 : BLE (Bluetooth Low Energy)

Description du port :

1. Lorsque l'appareil n'est pas connecté au réseau, il activera l'appairage BLE et diffusera l'appairage Bluetooth (ou la numérisation).
2. Une fois l'appairage réseau terminé, l'appairage BLE sera automatiquement désactivé.
