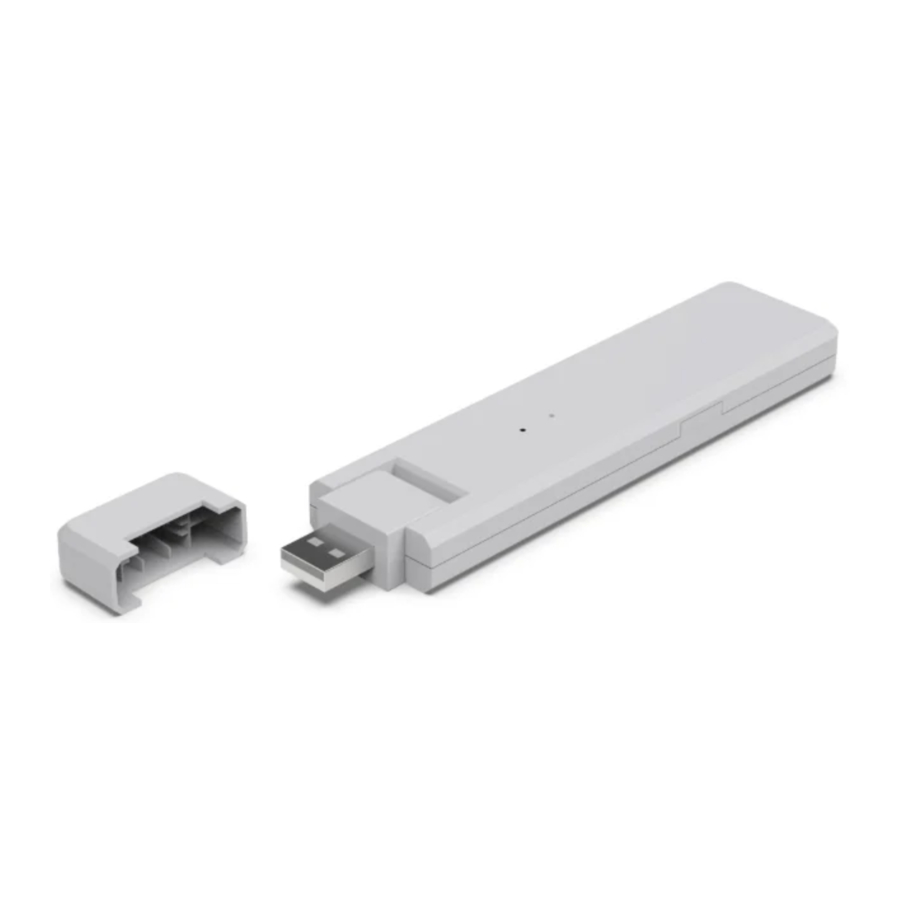

Manuel Hoymiles DTU-WLite

À propos du système de micro-onduleurs Hoymiles

Le micro-onduleur
Il convertit la sortie CC des modules solaires en courant alternatif conforme au réseau. Il envoie les informations de sortie des modules PV et les données de fonctionnement des micro-onduleurs à la DTU, qui est la base matérielle de la surveillance au niveau du module.
Avec une efficacité de conversion allant jusqu'à 96,7 % et une efficacité MPPT allant jusqu'à 99,9 %, les micro-onduleurs Hoymiles figurent parmi les micro-onduleurs de haute qualité au monde.

La DTU
La DTU est un composant clé du système de micro-onduleurs Hoymiles. Elle fonctionne comme une passerelle de communication entre les micro-onduleurs Hoymiles et le S-Miles Cloud (Plateforme de surveillance Hoymiles). La DTU communique sans fil avec les micro-onduleurs via RF propriétaire 2,4 GHz (Nordic) et collecte les données de fonctionnement du système. Pendant ce temps, la DTU se connecte à Internet via le routeur et communique avec le S-Miles Cloud. Les données de fonctionnement du système de micro-onduleurs seront téléchargées vers le S-Miles Cloud via la DTU.

Le S-Miles Cloud (Plateforme de surveillance Hoymiles)
Il collecte les données de fonctionnement et l'état des micro-onduleurs du système et fournit une surveillance au niveau du module pour les utilisateurs et le personnel de maintenance. Le diagramme suivant montre le fonctionnement du système de micro-onduleurs Hoymiles.

Capacité du système d'installation de la DTU

La DTU est capable de surveiller jusqu'à quatre unités uniques, deux unités 2-en-1 ou une unité 4-en-1. Si la communication entre la DTU et les micro-onduleurs subit des interférences causées par les conditions d'installation, le nombre de modules PV que la DTU peut surveiller peut être réduit.

Conditions de base requises
Avant d'installer la DTU, assurez-vous que le site répond aux exigences suivantes :

• Installez la DTU près du routeur.
• Connexion Internet stable.
• La distance directe entre la DTU et le micro-onduleur doit être inférieure à 5 mètres.
• L'emplacement doit être à un mètre au-dessus du sol et à 0,8 mètre des coins.

Exigences environnementales pour l'installation de la DTU :

• À l'abri de la poussière, des liquides, des acides ou des gaz corrosifs.
• La température doit être comprise entre -20 °C et 55 °C.

Dimensions

Disposition de l'interface

Assistant d'installation local
L'Assistant d'installation local est une nouvelle fonction intégrée à la DTU-WLite. Téléchargez l'application S-Miles Cloud Installer avant utilisation.

La DTU-WLite est améliorée par rapport aux générations précédentes de produits DTU et est développée avec cette nouvelle fonction qui permet à l'installateur de :

1. Compléter la configuration Wi-Fi en une seule étape.
2. Voir en un coup d'œil, via l'indication de l'état global de l'onduleur de l'installation, combien de micro-onduleurs sous cette DTU fonctionnent correctement (et les détails pour chaque micro-onduleur) et combien sont anormaux (et les détails pour chaque micro-onduleur).
3. Ajouter l'état de connexion, qui affiche la force du signal entre chaque micro-onduleur et la DTU connectée, afin que l'installateur puisse ajuster l'emplacement d'installation de la DTU en conséquence. Cette fonction simplifie l'installation de la DTU et évite une deuxième visite pour l'installateur en raison de mauvaises connexions entre la DTU et certains micro-onduleurs.

Remarque : Reportez-vous au Manuel de l'utilisateur de S-Miles Cloud (App) pour plus de détails.

Séquence d'installation du système

Procédure d'installation de la DTU

1. Installez les modules PV et les micro-onduleurs. Reportez-vous au manuel de l'utilisateur du micro-onduleur ou au guide d'installation rapide pour les étapes d'installation détaillées.
2. Localisez la DTU. La distance de communication maximale de la DTU Hoymiles est de 150 m en espace ouvert. Les murs, toits ou autres obstacles intermédiaires affecteront le signal et réduiront la distance de communication dans les installations réelles.
   La plage de réduction du signal pour les obstacles possibles sur le site est indiquée ci-dessous :

Par conséquent, la DTU doit être placée aussi près que possible des micro-onduleurs sur le site pour assurer une bonne communication entre la DTU et les micro-onduleurs.

3. Installez la DTU.
   Connectez la DTU à l'adaptateur et branchez-la dans la prise murale (Figure 1).
   Si vous utilisez une multiprise, assurez-vous qu'elle est placée à au moins 1 mètre du sol, et essayez d'installer la DTU à un angle de 90 degrés perpendiculairement au sol (Figure 2).


   Remarque : Pour éviter les interférences de signal, n'installez pas la DTU directement au-dessus de métal ou de béton.
4. Mettez la DTU sous tension.
   Une fois la DTU mise sous tension, l'indicateur clignotera en rouge, vert et bleu tour à tour pendant 30 secondes.
5. Complétez la carte d'installation.

1. Décollez l'étiquette du numéro de série de la DTU et placez-la sur la carte d'installation.

2. Complétez la carte d'installation.


Création d'une installation sur S-Miles Cloud

1. Établir une connexion internet.
   Remarque :

• Les captures d'écran fournies dans ce manuel sont données à titre indicatif uniquement. Les écrans réels peuvent varier.
• Le nom du réseau de la DTU inclut "DTU/DTUP/DTUL" suivi des huit derniers chiffres du SN du produit, et est sans mot de passe par défaut.
• Réglez le routeur sur la bande 2,4 GHz. N'activez pas la bande 5 GHz.

1. Ouvrez l'application S-Miles Installer et connectez-vous avec vos identifiants.
2. Appuyez sur > Network Config (Configuration réseau) .
3. Suivez les invites pour configurer la connexion réseau.


2. Ajouter une installation.

1. Appuyez sur > .
2. Suivez les invites pour remplir les informations requises.


Connexion client

1. Téléchargez S-Miles Installer en scannant le code QR.

2. Ouvrez l'application et connectez-vous avec le compte qui a été configuré par l'installateur.
3. Attendez environ 5 minutes pour que les données soient téléchargées. Ensuite, les clients pourront consulter tous les détails.
   Remarque : Les clients peuvent également consulter les détails du micro-onduleur sur le site Web de S-Miles Cloud à l'adresse global.hoymiles.com.

Visualisation des données de l'installation

Vous pouvez visualiser les données de l'installation sur l'application ou sur le Web.

Visualisation sur l'application

1. Ouvrez l'application, appuyez sur.
2. Recherchez le nom de l'installation souhaitée et appuyez dessus pour accéder à la page d'accueil de l'installation.


Visualisation sur le Web

1. Allez surglobal.hoymiles.com.
2. Cliquez sur Plant (Installation) dans la barre de navigation.
3. Recherchez l'installation cible et cliquez sur son nom pour accéder au tableau de bord de l'installation.


État du voyant LED

Dépannage

Remarque :

• Si le DTU est connecté au Wi-Fi et que le voyant bleu s'allume, vous pouvez créer l'installation.
• Si le DTU n'est pas connecté au Wi-Fi et que le voyant alterne des clignotements rouges et bleus, reconnectez le DTU au Wi-Fi.

Fiche technique

* Cela dépend de l'environnement d'installation.

Informations de sécurité importantes

Lisez ceci d'abord
Ce manuel contient des instructions importantes pour l'installation et la maintenance de l'unité de transfert de données (DTU) Hoymiles.

Consignes de sécurité

Symbole	Utilisation
	Indique des situations dangereuses pouvant entraîner des risques de choc électrique mortel, d'autres blessures physiques graves ou des risques d'incendie.
	Indique des directives qui doivent être entièrement comprises et suivies pour éviter les risques potentiels pour la sécurité, y compris les dommages matériels ou les blessures corporelles.
	Indique que l'opération décrite ne doit pas être effectuée. Le lecteur doit s'arrêter, faire preuve de prudence et bien comprendre les opérations expliquées avant de poursuivre.

• Notez que seuls des professionnels sont autorisés à installer ou remplacer la DTU.
• N'essayez pas de réparer la DTU sans l'approbation de Hoymiles. Si la DTU est endommagée, renvoyez-la à votre installateur pour réparation/remplacement. Le démontage de la DTU sans l'approbation de Hoymiles annulera la période de garantie restante.
• Lisez attentivement toutes les instructions et avertissements figurant dans les spécifications techniques.
• N'utilisez pas les produits Hoymiles d'une manière non suggérée par le fabricant. Cela pourrait entraîner la mort ou des blessures corporelles, ou des dommages à l'équipement.

Remarque : La fréquence nominale et la puissance de transmission utilisées par la radio sont indiquées ci-dessous.

Public ciblé
Ce manuel est destiné uniquement au personnel professionnel d'installation et de maintenance.

Informations de contact
Si vous avez des questions techniques concernant nos produits, contactez votre installateur système ou distributeur. Si un soutien supplémentaire est requis, contactez le support de Hoymiles à l'adresse www.hoymiles.com.

Autres informations
Les informations sur les produits sont sujettes à modification sans préavis. Le manuel d'utilisation sera fréquemment mis à jour ; veuillez consulter le site web officiel de Hoymiles à l'adresse www.hoymiles.com pour la dernière version.
