Manuel Pylontech US2000, US3000, US5000

Consignes de sécurité importantes

(À lire avant de commencer)
Avant de connecter tout équipement :

• Une seule batterie doit être chargée à la fois — isolez-la de toute autre batterie.
• Ne connectez pas de câbles CC courts (orange et noir), de câbles de communication d'onduleur, de câbles de liaison ou de câbles CC longs pendant ce processus.
• Utilisez une installation de banc propre avec uniquement l'alimentation de banc et la batterie Pylontech.
• Reportez-vous au manuel du fabricant pour des instructions d'utilisation détaillées.

Équipement requis

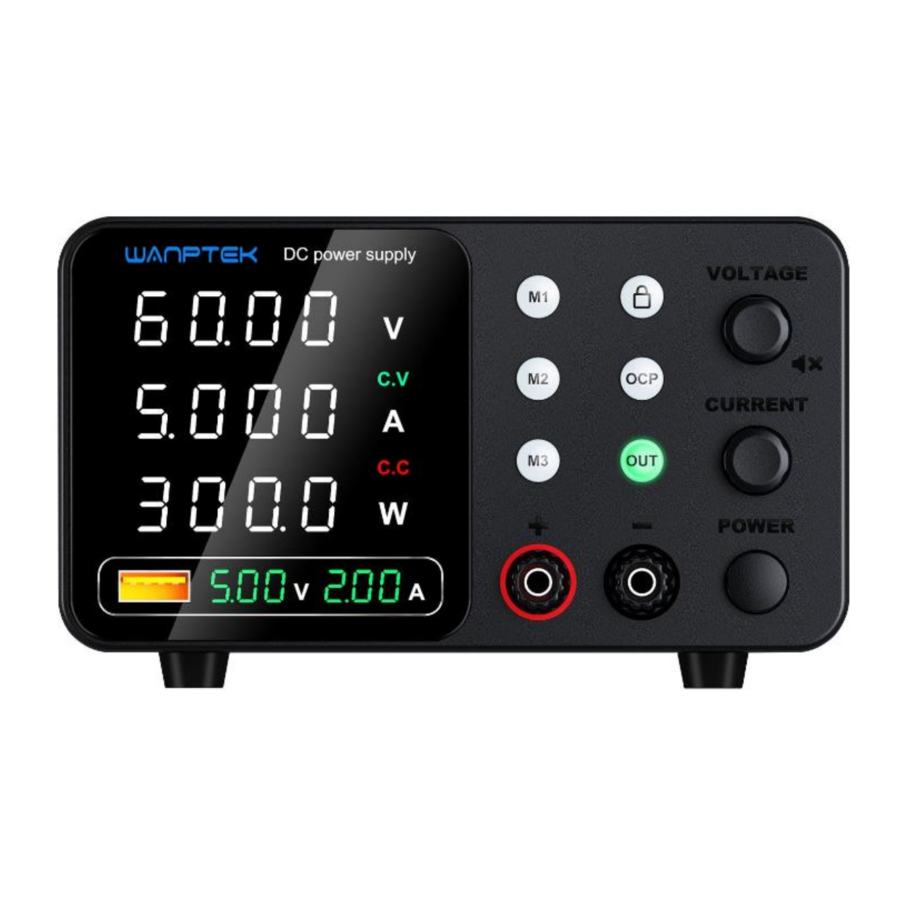

• Alimentation de banc (capable de régler une tension constante de 52,5V et de contrôler le courant)
• Câbles de charge avec connecteurs sécurisés
• Batterie Pylontech US2000/US3000/US5000
• Facultatif : kit de diagnostic USB ou WiFi de www.servtec.co.uk

Procédure de charge étape par étape

1. Configuration de l'alimentation (avant de connecter la batterie)
   • Réglez la tension de sortie à 52,5V.
   • Réglez la limite de courant initiale à 5A.
   • Assurez-vous que la sortie est éteinte (ou déconnectée physiquement) jusqu'à ce que vous soyez prêt.
2. Préparation de la batterie
   • Placez la batterie dans un endroit sûr et bien ventilé.
   • Assurez-vous que l'interrupteur à bascule (interrupteur d'alimentation principal) de la batterie est en position ON (Marche).
   • N'appuyez pas sur le bouton rouge « SW » — la batterie s'activera automatiquement lorsque la tension CC sera appliquée.
3. Connecter et commencer la charge – Étape 1
   • Activez la sortie de l'alimentation (ou connectez les fils).
   • Connectez la sortie de l'alimentation de banc aux bornes CC de la batterie.
   • La batterie s'activera automatiquement et commencera à charger. Les LED SOC commenceront à clignoter pour indiquer qu'elle reçoit une charge.
   • Chargez à 52,5V/5A jusqu'à ce que le courant tombe à 0A
4. Pause et stabilisation
   • Désactivez la sortie de l'alimentation.
   • Attendez 2 heures pour permettre aux tensions des cellules internes de se stabiliser et de s'égaliser.
   • Facultatif : utilisez notre kit de diagnostic USB ou WiFi pour vérifier les tensions des cellules individuelles et les données de santé pendant cette période.
5. Étape 2
   • Reconnectez ou activez l'alimentation.
   • Réglez la limite de courant à 2A, maintenez la tension à 52,5V.
   • Chargez jusqu'à ce que le courant tombe à 0A.
   • Attendez 1 heure pour permettre aux tensions des cellules internes de se stabiliser et de s'égaliser.
6. Charge finale – Étape 3 et équilibrage passif.
   • Répétez le processus une fois de plus :
     • Réglez le courant à 0,5A, maintenez la tension à 52,5V.
     • Chargez jusqu'à ce que le courant se stabilise près de zéro (généralement
     • Cela permet au circuit d'équilibrage passif interne d'égaliser les dernières différences de cellules.
     • Lorsque les LED s'éteignent, la batterie devrait être à 100% de SOC, ou très proche. Vous pouvez connecter la batterie à votre onduleur pour vérifier le SOC ou utiliser des câbles de diagnostic et un logiciel de visualisation de batterie.

Surveillance et Diagnostic

• Vous pouvez surveiller :
  • Tensions des cellules
  • Nombre de cycles
  • Données de santé de la batterie
  • Température
  • Limites de charge/décharge

Utilisez simplement l'un de nos kits de diagnostic USB ou WiFi, disponibles sur : www.servtec.co.uk
