Manuel BT Vision

Contenu de la boîte

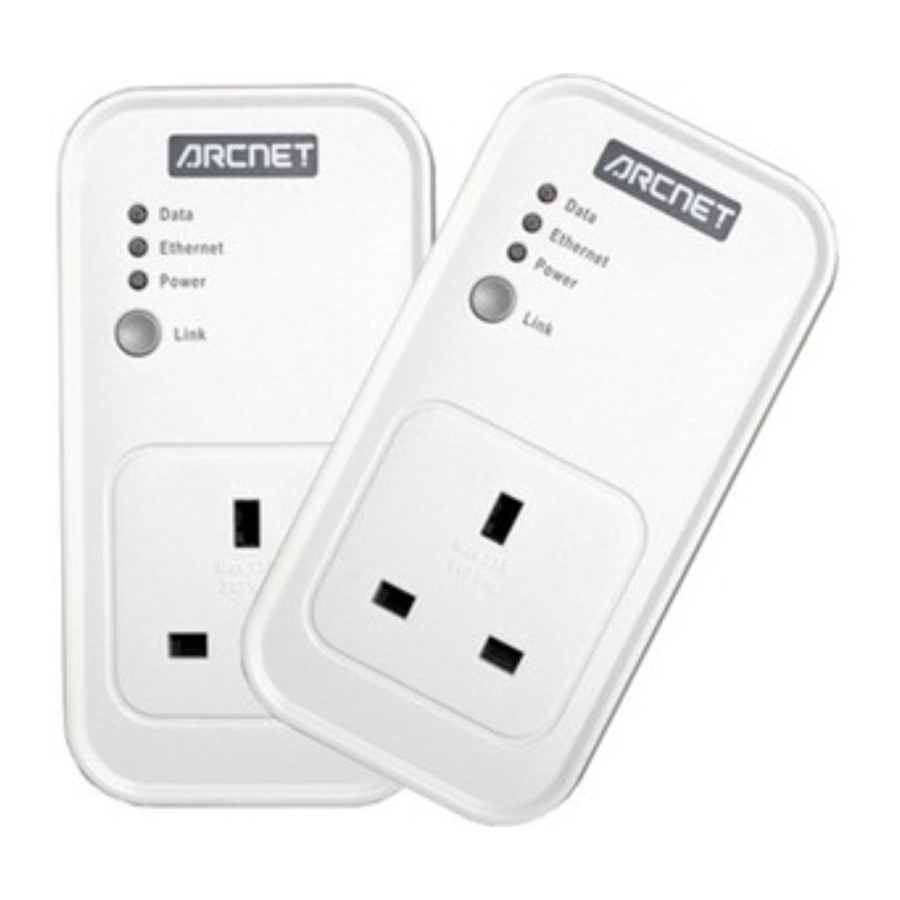

Adaptateurs CPL x2, câble Ethernet, guide de démarrage rapide

Connexion de votre appareil

Si votre BT Home Hub se trouve dans une autre pièce ou à plus de deux mètres de votre boîtier Vision+, vous devrez utiliser vos adaptateurs CPL

1. À l'aide du câble Ethernet (extrémités jaunes), connectez une extrémité au port Ethernet 1 de votre Hub
2. Connectez l'autre extrémité à un adaptateur CPL
3. Branchez ensuite l'adaptateur CPL directement dans une prise de courant et allumez-le
4. À l'aide du câble Ethernet fourni avec votre boîtier Vision+, connectez une extrémité à la prise LAN à l'arrière de votre boîtier Vision+
5. Connectez l'autre extrémité à un adaptateur CPL
6. Branchez ensuite l'adaptateur CPL directement dans une prise de courant et allumez-le. Lorsque vous avez branché vos deux adaptateurs CPL, leurs voyants de données doivent s'allumer en vert

Remarque : vos adaptateurs CPL fonctionneront avec n'importe quelle version du BT Home Hub et du boîtier Vision+, pas seulement ceux présentés dans le diagramme

pour fonctionner correctement, les adaptateurs CPL doivent être branchés directement dans la prise murale et non sur des rallonges

Description des états des voyants LED

Vert	Réseau CPL détecté avec une vitesse de transfert élevée
Orange	Réseau CPL détecté avec une vitesse de transfert moyenne
Rouge	Réseau CPL détecté avec une faible vitesse de transfert
Clignotant	N'importe lequel des voyants ci-dessus clignote — un transfert de données est en cours
Éteint	Pas de connexion CPL
Vert fixe	Connexion Ethernet détectée
Vert clignotant	Trafic Ethernet détecté
Vert fixe	Alimentation activée
Vert clignotant	L'appareil est en mode appairage, voir au verso
Éteint	L'alimentation secteur est coupée ou l'appareil est en mode veille. L'appareil sort automatiquement du mode veille lorsque le périphérique connecté au câble Ethernet est mis sous tension.

Comment connecter des unités supplémentaires à votre réseau

Vous pouvez étendre votre réseau domestique en connectant de nouveaux Powerlines de la même marque et du même modèle à votre paire existante.

Astuce : Il pourrait être plus facile de brancher votre nouveau Powerlineet l'un de vos Powerlines existants dans la même double prise de courant pendant que vous effectuez le processus de connexion.

1. Branchez votre nouveau Powerline et allumez-le

2. Sur votre nouveau Powerline, maintenez enfoncé le bouton Link (Lien) jusqu'à ce que les voyants s'éteignent (environ 15 secondes). Lorsque les voyants se rallument, attendez que le voyant d'alimentation cesse de clignoter

3. Sur l'un de vos Powerlines existants (peu importe lequel), appuyez sur le bouton Link (Lien) pendant 2 secondes, puis relâchez-le et le voyant d'alimentation commencera à clignoter

4. Sur votre nouvelle unité Powerline, appuyez sur le bouton Link (Lien) pendant 2 secondes, puis relâchez-le et le voyant d'alimentation commencera à clignoter

5. Lorsque le voyant d'alimentation des deux Powerlines aura cessé de clignoter, votre nouveau Powerline sera connecté au réseau

vos adaptateurs CPL fonctionnent selon la norme HomePlug AV. S'il y a d'autres Powerlines branchés qui ne sont pas compatibles HomePlug AV, ils empêcheront vos Powerlines de fonctionner correctement.

Réinitialisation aux paramètres d'usine

Si vos adaptateurs CPL cessent de fonctionner ou se dépairient, une réinitialisation aux paramètres d'usine les remettra dans leur état d'origine :

1. Assurez-vous que l'adaptateur CPL est branché etallumé
2. À l'aide d'un objet pointu (comme un stylo), appuyez sur le bouton Reset (Réinitialiser) pendant 2 secondes. Les voyants s'éteindront et l'adaptateur se réinitialisera

3. Répétez les étapes 1 et 2 pour l'autre adaptateur

Besoin de plus d'aide ?
Obtenez plus d'aide en ligne sur bt.com/help/powerline
Consultez également nos vidéos de configuration : bt.com/help/powerlinevideo

British Telecommunications plc.
Siège social : 81 Newgate Street, London ECIA 7AJ
