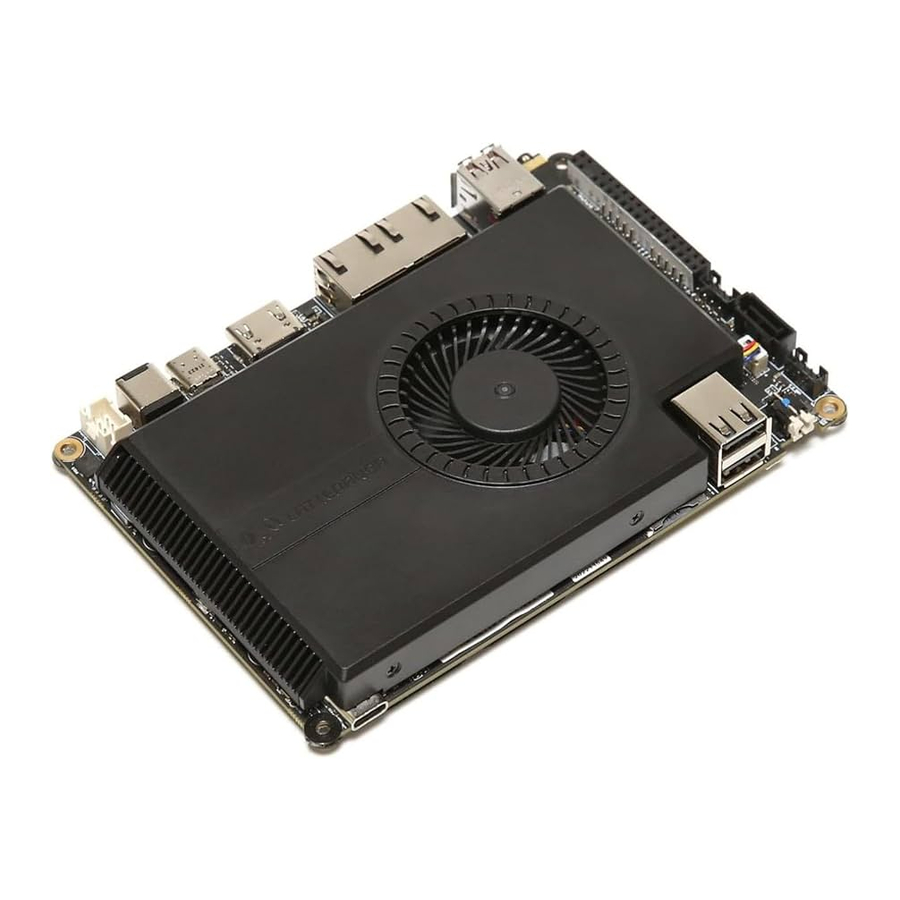

Manuel LattePanda SIGMA

Spécifications

Toute modification ou altération de la carte non explicitement approuvée par LattePanda pourrait entraîner un dysfonctionnement de la carte et annuler la garantie.

Instructions d'utilisation en toute sécurité

Pour éviter tout dysfonctionnement ou dommage à votre LattePanda, veuillez respecter ce qui suit :
Évitez de brancher ou de débrancher les alimentations avant de manipuler la carte et/ou de connecter les câbles.
Évitez de débrancher l'alimentation lorsque le système est en marche afin de minimiser les risques de dommages.
Évitez d'utiliser des composants métalliques tels que des vis près de la carte lors de la connexion à une alimentation. Cela pourrait provoquer des courts-circuits.
Si la carte est mouillée, ne la connectez jamais à une alimentation externe ou à une batterie.
La carte LattePanda, comme tout autre produit électronique, est un appareil sensible à l'électricité statique : des tensions élevées causées par l'électricité statique pourraient endommager certains ou tous les dispositifs et/ou composants embarqués.
Tous les périphériques utilisés avec le LattePanda doivent être conformes aux normes applicables dans le pays d'utilisation et être marqués en conséquence pour garantir le respect des exigences de sécurité et de performance. Ces articles incluent, sans s'y limiter, les claviers, les moniteurs et les souris utilisés avec le LattePanda.
Le câble ou le connecteur utilisé doit offrir une isolation et un fonctionnement adéquats afin que les exigences de performance et de sécurité pertinentes soient satisfaites.

Démarrage rapide

Avant de commencer
Assurez-vous de disposer des accessoires suivants : Un SSD M.2 NVMe

• Un SSD M.2 NVMe
• Un module réseau sans fil M.2 (facultatif)
• Un câble HDMI
• Un moniteur externe
• Un clavier et une souris
• Un adaptateur secteur

1. Installez un SSD M.2 NVMe (Type 2280) dans l'emplacement M.2 M key.

2. Installez un module réseau sans fil. Si vous n'avez pas besoin de connexion sans fil, vous pouvez ignorer cette étape.

3. Connectez un écran HDMI.

4. Connectez votre clavier et votre souris au LattePanda Sigma via n'importe lequel des connecteurs USB, et connectez l'adaptateur secteur (fourni) au LattePanda Sigma.

   NOTE : Le LattePanda Sigma dispose de deux ports d'alimentation : un port USB Type C et une prise DC.
   Le LattePanda Sigma peut être alimenté par un adaptateur secteur DC 12V~20V ou un adaptateur secteur USB Type C PD.
   Un adaptateur secteur d'un minimum de 90W est recommandé.
5. Appuyez sur le bouton d'alimentation et vous remarquerez que la LED d'alimentation bleue s'allume. Attendez quelques secondes jusqu'à ce qu'il démarre dans le système d'exploitation.


Introduction aux connecteurs

Disposition de la carte (Dessus)

1. USB 2.0

2. Ventilateur CPU

3. Alimentation SATA

4. COM(RS232/485)

5. Panneau avant

6. Panneau audio avant

7. GPIO

8. Entrée d'alimentation


Disposition de la carte (Dessous)

9. Connecteur d'écran eDP

10. Connecteur d'écran tactile

11. Connecteur de batterie RTC


Panneau avant

Panneau arrière

Guide de connexion WiFi et Bluetooth

Préparation du matériel

1. Assurez-vous de disposer des accessoires suivants :

• Module sans fil avec clé M.2 E (par ex. Intel AX211)
• Antenne bi-fréquence 2,4G/5G avec IPEX4

2. Étapes d'installation du matériel :

• Insérez correctement le module sans fil dans l'emplacement à clé M.2 E sur la carte
• Connectez l'antenne au port correspondant sur le module sans fil (généralement marqué MAIN et AUX)
• Assurez-vous que les connexions de l'antenne sont sécurisées

Configuration de la connexion WiFi 2,4G/5G

1. Après le démarrage du système d'exploitation Windows, celui-ci reconnaîtra automatiquement le module sans fil
2. Cliquez sur l'icône réseau dans le coin inférieur droit de la barre des tâches
3. Dans la liste des réseaux qui apparaît, sélectionnez le réseau WiFi auquel vous souhaitez vous connecter. Les réseaux 2,4G et 5G sont pris en charge et peuvent être utilisés selon les besoins. Généralement :
   • Réseau 2,4 GHz : Convient pour des connexions sur de plus longues distances avec une meilleure pénétration des murs
   • Réseau 5 GHz : Convient pour des connexions à haute vitesse à courte portée, prenant en charge des débits de transfert de données plus élevés
4. Saisissez le mot de passe du réseau
5. Cliquez sur "Connect" (Connecter) pour finaliser la connexion WiFi

Configuration de la connexion Bluetooth

1. Cliquez sur l'icône Bluetooth dans le coin inférieur droit de la barre des tâches
2. Assurez-vous que le Bluetooth est activé (si ce n'est pas le cas, cliquez sur le commutateur "Bluetooth" (Bluetooth) pour l'activer)
3. Cliquez sur "Add Bluetooth or other device" (Ajouter un appareil Bluetooth ou autre)
4. Sélectionnez "Bluetooth" (Bluetooth)
5. Mettez l'appareil Bluetooth que vous souhaitez connecter en mode appairage
6. Dans la liste des appareils disponibles affichés, sélectionnez votre appareil
7. Suivez les instructions à l'écran pour finaliser le processus d'appairage

Précautions

1. Assurez-vous que les antennes sont installées correctement et solidement, sinon la qualité du signal pourrait être affectée
2. Après la première installation, le système d'exploitation peut prendre quelques minutes pour installer les pilotes nécessaires. Si l'installation échoue, téléchargez et installez manuellement les pilotes depuis le site Web officiel du fabricant du module sans fil
3. Si des interférences surviennent lors de l'utilisation du WiFi 2,4 GHz et du Bluetooth, il est recommandé d'ajuster les paramètres de canal du routeur sans fil

FAQ

Informations et Assistance

Que dois-je faire si quelque chose ne va pas avec le produit ? LattePanda DOCS : visitez http://docs.lattepanda.com/ pour obtenir toutes les informations sur le produit.
Forum LattePanda : rejoignez la communauté (https://www.lattepanda.com/forum/) d'utilisateurs LattePanda. Les utilisateurs peuvent rechercher parmi les nombreux sujets de la communauté et trouver d'autres utilisateurs qui ont rencontré le même type de problème - et comment ils l'ont résolu. Il est également possible de publier de nouveaux sujets pour demander de l'aide spécifique.
Service de réparation : il est possible de contacter le support technique de LattePanda (techsupport@lattepanda.com) et d'envoyer le produit défectueux au service de garantie de LattePanda sous approbation explicite de LattePanda.

Service Client

1. La garantie sur ce produit dure 180 jours.
2. LattePanda garantit que chaque produit LattePanda que vous achetez est exempt de défauts de matériaux et de fabrication dans des conditions d'utilisation normales pendant la période de garantie.
3. LattePanda réparera ou remplacera tout produit jugé défectueux à la réception, ou qui deviendrait défectueux pendant la période de garantie standard, après inspection par le service après-vente de LattePanda.
4. Pour se conformer aux réglementations de licence de Microsoft, la politique de garantie de LattePanda ne couvre pas les problèmes liés aux logiciels, y compris la perte de la clé de produit pendant votre utilisation. Il est fortement recommandé de sauvegarder vos données et votre clé de produit.
   Pour émettre une demande de RMA ou si vous avez besoin d'un support technique, veuillez contacter techsupport@lattepanda.com.

Références

• Overview - LattePanda Documentation
• Lattepanda Tech Support Forum

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel LattePanda SIGMA
