Manuel du lit escamotable Create-A-Bed MURPHY BED

Introduction

Ce lit contient de l'énergie mécanique emmagasinée qui peut provoquer des blessures graves en cas de manipulation incorrecte.
Votre lit DOIT IMPÉRATIVEMENT être solidement ancré au mur !
LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT LE MONTAGE ET LE DÉMONTAGE !

Si vous avez DES questions, appelez SANS FRAIS (877) 966-3852

Outils nécessaires : Perceuse électrique, détecteur de montants, ruban à mesurer, tournevis cruciforme, tournevis plat, clé Allen n°4, douille 7/16", clé 1/2", serre-joints et forets appropriés pour votre surface de montage (voir l'étape 16 dans "FIXATION DU CAISSON DE LIT AU MUR").

ÉTAPES D'ASSEMBLAGE

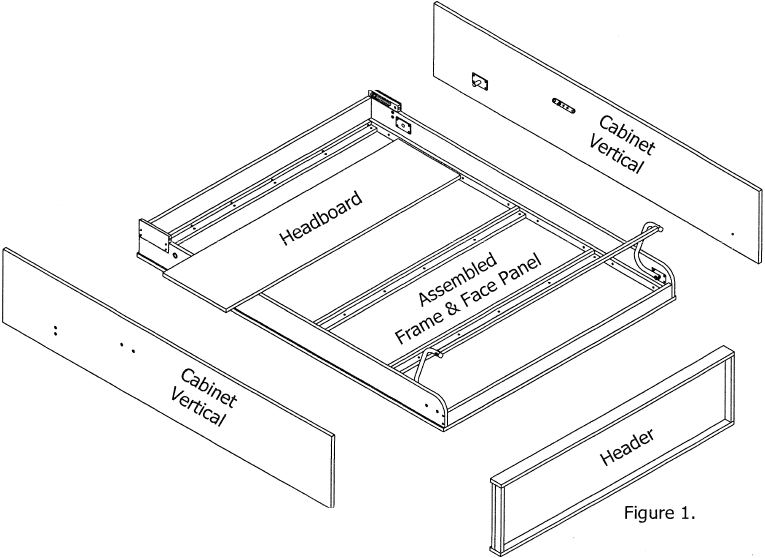

ÉTAPE 1 : Remplacez tout le matériel sur les composants du lit SAUF LES BUTÉES DE LIT. Familiarisez-vous avec tous les COMPOSANTS de la Figure 1. Positionnez les PIÈCES devant l'emplacement souhaité du caisson.

ÉTAPE 2 :

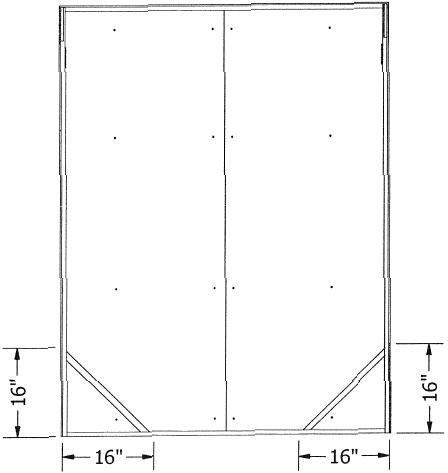

Placez le support de matelas en contreplaqué de 1/4 de pouce (PARTIE J) sur le cadre de lit intérieur et fixez-le avec des vis. NE PAS COLLER. Vissez les extrémités des deux sangles de retenue de matelas à travers le contreplaqué de 1/4 de pouce (PARTIE J) dans le cadre de lit intérieur en bois, à 16 (seize) pouces des coins avant du panneau frontal comme illustré.

Réglages Initiaux pour la Plaque de Rotule Inférieure Réglable Utilisant un Matériau de 3/4"

Ces réglages sont SPÉCIFIQUES à la taille et au style de lit que vous avez commandé.
Voir les instructions ci-dessous pour savoir comment ajuster votre lit pour un équilibre correct.

CONTREPLAQUÉ VERTICAL (en position haute)

Réglages pour la Plaque de Rotule Supérieure Réglable Utilisant un Matériau de 3/4"

Ces réglages sont SPÉCIFIQUES à la taille et au style de lit que vous avez commandé

CONTREPLAQUÉ VERTICAL (en position haute)

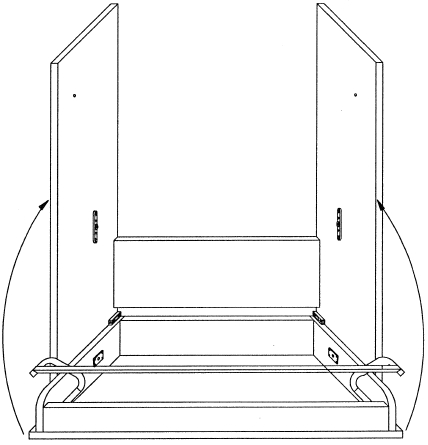

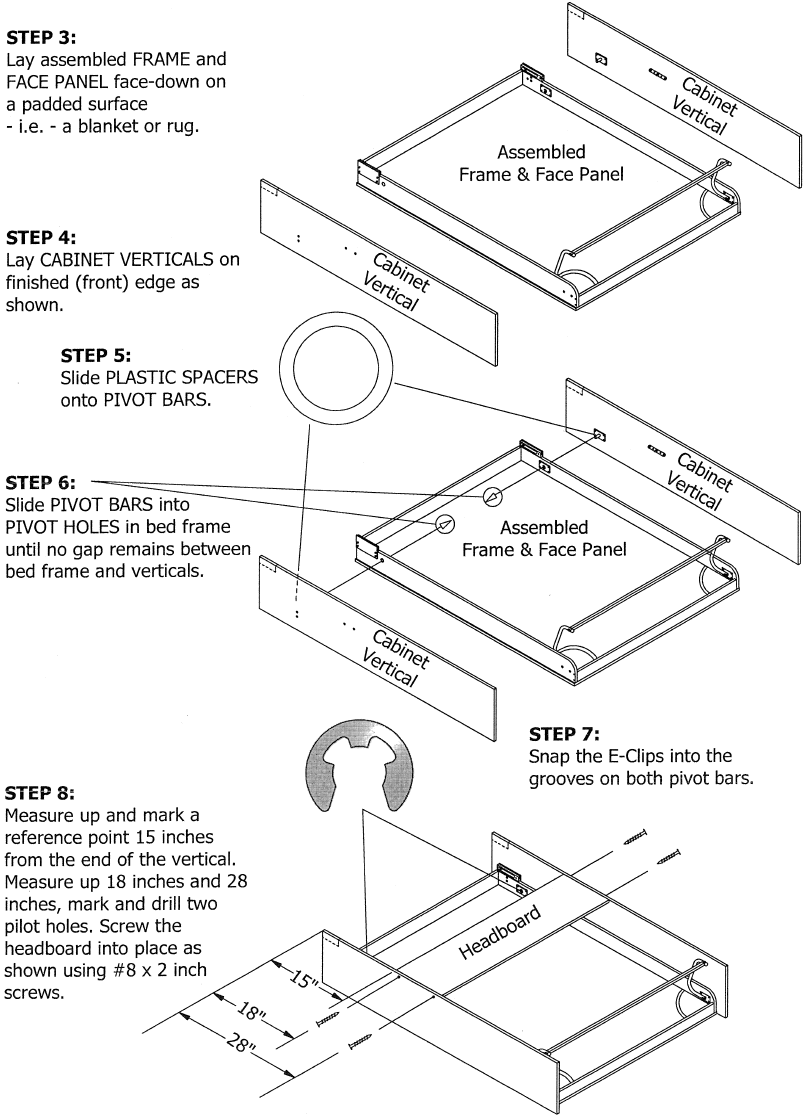

ÉTAPE 9 : Le PANNEAU FRONTAL DU LIT restant face vers le bas sur le rembourrage, et les pieds en position fermée, faites pivoter lentement et avec précaution les MONTANTS VERTICAUX DU CAISSON et l'ensemble de la TÊTE DE LIT en position verticale.

REMARQUE : Pour éviter d'endommager les pieds, assurez-vous qu'ils sont en position fermée lorsque vous faites pivoter le lit en position verticale.

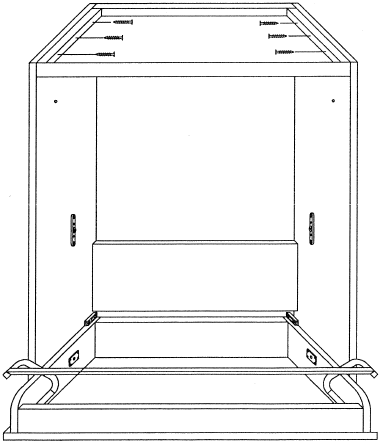

ÉTAPE 10: Placez la traverse entre les montants verticaux du lit, en vous assurant que la traverse clouée est à l'avant et la traverse vissée à l'arrière. Assurez-vous que l'avant supérieur et l'arrière supérieur de la traverse sont AFFLEURANTS avec l'avant supérieur et l'arrière supérieur des montants verticaux du lit. À l'aide de vis #8 x 1-1/4 pouce, percez et vissez à travers les taquets de montage dans les montants verticaux du lit, quatre (4) de chaque côté.

REMARQUE : Des serre-joints seront très utiles pour maintenir la traverse de lit entre les montants verticaux du lit.

ÉTAPE 13 : Avec l'aide d'une personne qui maintient le caisson SOLIDEMENT, tirez le lit hors du caisson de 4 à 5 pouces. En travaillant derrière le caisson, réinstallez les butées de lit.

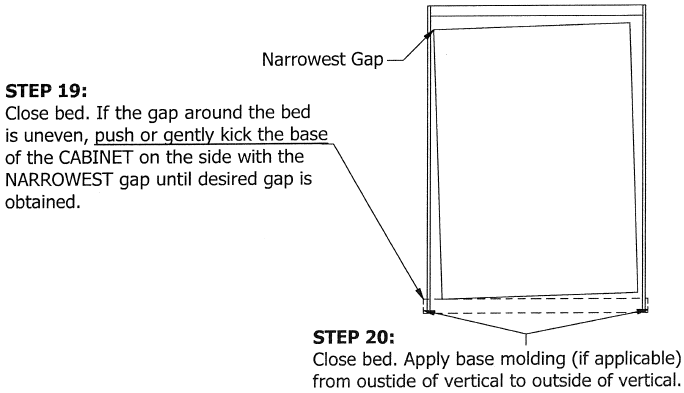

ÉTAPE 14 : Si la pièce a des plinthes existantes, faites une découpe à l'arrière inférieur des montants verticaux du caisson pour les adapter. Si la pièce n'a pas de plinthes, placez simplement le caisson à plat contre le mur.

ÉTAPE 15 : Après vous être assuré que le haut et le bas du caisson de lit sont contre le mur, centrez le panneau frontal entre les montants verticaux en plaçant un morceau de carton plié entre le panneau frontal et chacun des deux montants verticaux comme illustré.

ÉTAPE 16
EST TRÈS, TRÈS IMPORTANT !!! VOTRE LIT DOIT ÊTRE SOLIDEMENT ET CORRECTEMENT ANCRÉ AU MUR pour assurer un fonctionnement correct et éviter d'éventuelles blessures.

REMARQUE: Lorsque le lit est abaissé, il a tendance à entraîner le caisson de lit vers le bas, le caisson de lit DOIT donc être solidement ancré au mur à l'aide des fixations appropriées pour votre type de mur.

Instructions d'ancrage

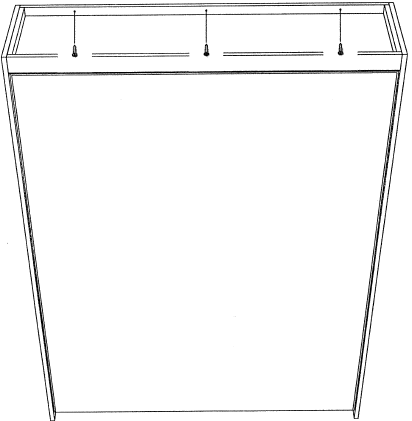

FIXATION DU CAISSON DE LIT AU MUR

Si le mur a des montants en BOIS, utilisez des vis à placoplâtre à FILETAGE GROSSIER de 3" ou des tirefonds de 3" :

Localisez et marquez les centres des montants à l'emplacement mural souhaité à l'aide d'un bon détecteur de montants.

Percez trois (3) trous pilotes à travers la traverse arrière de la tête de lit dans le mur pour un lit simple ou double et quatre (4) pour un lit King. Enfoncez trois (3) vis à placoplâtre de 3" ou des tirefonds à travers la traverse arrière de la tête de lit dans les montants pour un lit simple ou double, et enfoncez quatre (4) vis pour un lit Queen.

Si le mur est en construction BÉTON, MORTIER OU BRIQUE, utilisez des vis à maçonnerie :

Percez trois (3) trous pilotes à travers la traverse arrière de la tête de lit dans le mur pour un lit simple ou double et quatre (4) pour un lit King. À l'aide d'un foret à béton de 5/32" 4", percez à travers les trous pilotes dans le mur sur deux (2) pouces de profondeur. Ancrez le lit en vissant des vis à maçonnerie de 3/16" x 2-1/4" à travers la traverse arrière de la tête de lit dans le mur.

Si le mur a des montants MÉTALLIQUES, utilisez des chevilles à bascule de 3/16" x 4" :

Localisez et marquez les centres des montants à l'emplacement mural souhaité à l'aide d'un bon détecteur de montants.
Percez trois (3) trous pilotes à travers la traverse arrière de la tête de lit dans le mur pour un lit simple ou double et quatre (4) pour un lit King. À l'aide d'un foret de 9/16", percez des trous aux emplacements des trous pilotes à travers les montants métalliques. Assurez-vous de percer à travers les montants. Insérez les vis des chevilles à bascule à travers les trous pilotes de la traverse arrière de la tête de lit. Vissez maintenant les ailettes de la cheville sur les vis. Repliez complètement les ailettes et poussez-les à travers les montants métalliques jusqu'à ce qu'elles s'ouvrent. Tirez la traverse de la tête de lit vers l'arrière pour maintenir les ailettes contre l'intérieur du montant et serrez les vis avec un tournevis.

REMARQUE: Voir l'ÉTAPE 18 ci-dessous pour les instructions sur la façon d'ajuster votre lit pour un équilibre correct.

ÉTAPE 17 : En tenant le PANNEAU FRONTAL DU LIT en position basse, placez le matelas sur le lit et fixez-le avec les SANGLES DE RETENUE ÉLASTIQUES.

ÉTAPE 18 : Lorsque vous abaissez le PANNEAU FRONTAL DU LIT avec le matelas, cela peut sembler très difficile. Si le lit a trop de puissance de levage, c'est-à-dire qu'il a tendance à se fermer, vous pouvez facilement réduire la puissance de levage du lit à l'aide d'une clé à douille ou d'un tournevis.
Tournez la Hex Head vers la droite pour déplacer la rotule vers un nombre plus petit - de cinq à quatre, ou de quatre à trois. Assurez-vous d'ajuster LES DEUX CÔTÉS de manière égale.

Si votre PANNEAU FRONTAL DU LIT dépasse du CAISSON lorsque le lit est fermé, tournez la Hex Head vers la droite pour déplacer la rotule vers un nombre plus petit comme décrit ci-dessus, en vous assurant d'ajuster LES DEUX CÔTÉS de manière égale.

RAPPELEZ-VOUS : Les PETITS ajustements font de GRANDES, TRÈS GRANDES différences dans la puissance de levage de votre lit.

DÉPANNAGE

Q : Le vérin à gaz ne se comprime pas à la main... est-il "frozen up?" (bloqué ?)
R : La conception et la construction des pièces internes du vérin à gaz ne lui permettent pas de se "freeze up" (bloquer). Chaque vérin à gaz contient une quantité de pression significative, ils ne peuvent donc pas être compressés à la main. Veuillez vous référer au LIVRET D'ASSEMBLAGE, - étape 12.

Q : Le lit est très difficile à ouvrir et il a tendance à se refermer d'un coup.
R: Lorsque vous abaissez le PANNEAU FRONTAL DU LIT avec le MATELAS, cela peut sembler très difficile. Si le lit a trop de puissance de levage —c'est-à-dire — qu'il a tendance à se fermer —vous pouvez facilement réduire la puissance de levage du lit à l'aide d'une clé à douille ou d'un tournevis. Tournez la Hex Head vers la droite pour déplacer la rotule vers un nombre plus petit —de cinq à quatre, ou de quatre à trois. Assurez-vous d'ajuster LES DEUX CÔTÉS de manière égale.

Q : J'ai assemblé le lit et l'ai fixé au mur, mais le panneau frontal du lit dépasse du caisson... Que dois-je faire maintenant ?
R: Si votre PANNEAU FRONTAL DU LIT dépasse du CAISSON lorsque le lit est fermé, tournez la Hex Head vers la droite pour déplacer la rotule vers un nombre plus petit. De petits ajustements font de TRÈS, TRÈS grandes différences dans la puissance de levage de votre lit. Assurez-vous d'ajuster LES DEUX CÔTÉS de manière égale.

REMPLACEMENT DU VÉRIN À GAZ D'ÉQUILIBRAGE

N'ESSAYEZ PAS de retirer le vérin à gaz par tout autre moyen que celui décrit à l'étape ci-dessous.

ÉTAPE 1.
Retirez le matelas et, le lit étant en position verticale fermée, retirez les vis d'ancrage du haut du caisson de lit. Ne retirez pas les vis d'ancrage lorsque le lit est en position ouverte.

ÉTAPE 5.
Tandis que votre aide MAINTIENT TOUJOURS LE CAISSON DE LIT, laissez le lit se rétracter dans le caisson de lit. Il s'enfoncera d'environ 3 pouces dans le caisson de lit.

ÉTAPE 6.
À ce stade, les vérins à gaz peuvent être retirés et remplacés UN PAR UN.

ÉTAPE 7.
Une fois la tension du vérin à gaz relâchée - c'est-à-dire - le vérin à gaz étant entièrement étendu - utilisez un tournevis plat pour soulever délicatement le clip de ressort situé autour de la tête en plastique du vérin à gaz. Ensuite, retirez simplement le vérin à gaz.
RAPPELEZ-VOUS: le clip de ressort n'est pas retiré, juste ouvert.

ÉTAPE 8.

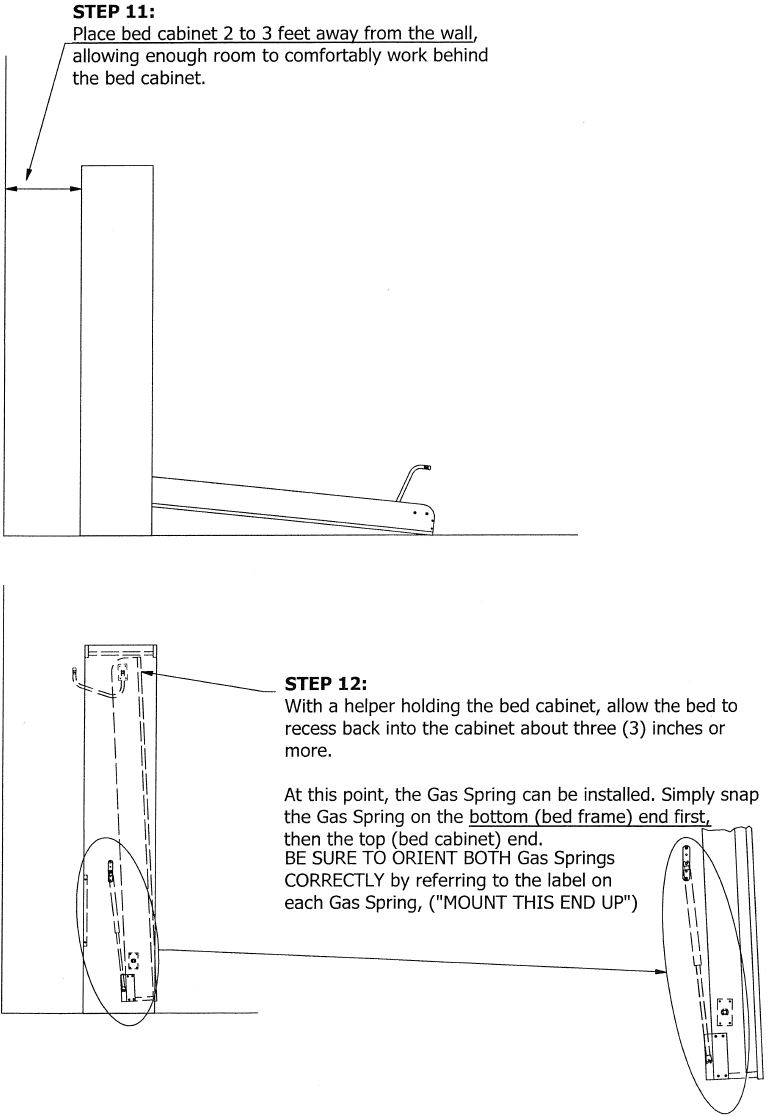

À ce stade, le nouveau vérin à gaz peut être installé. Il suffit d'enclencher le nouveau vérin à gaz sur la rotule inférieure située sur le rail du lit - puis sur la rotule supérieure située sur le montant vertical du lit.

ASSUREZ-VOUS D'ORIENTER CORRECTEMENT LE VÉRIN À GAZ en vous référant à l'étiquette sur le vérin à gaz. ("MOUNT THIS END UP" (MONTER CE CÔTÉ VERS LE HAUT))

ÉTAPE 9.
Répétez l'opération de l'autre côté du lit.

ÉTAPE 10.
Remplacez les deux butées de lit et les vis.

ÉTAPE 11.
Remettez le caisson de lit contre le mur et replacez les vis, EN VOUS ASSURANT QUE LE LIT EST SOLIDEMENT FIXÉ AU MUR.
