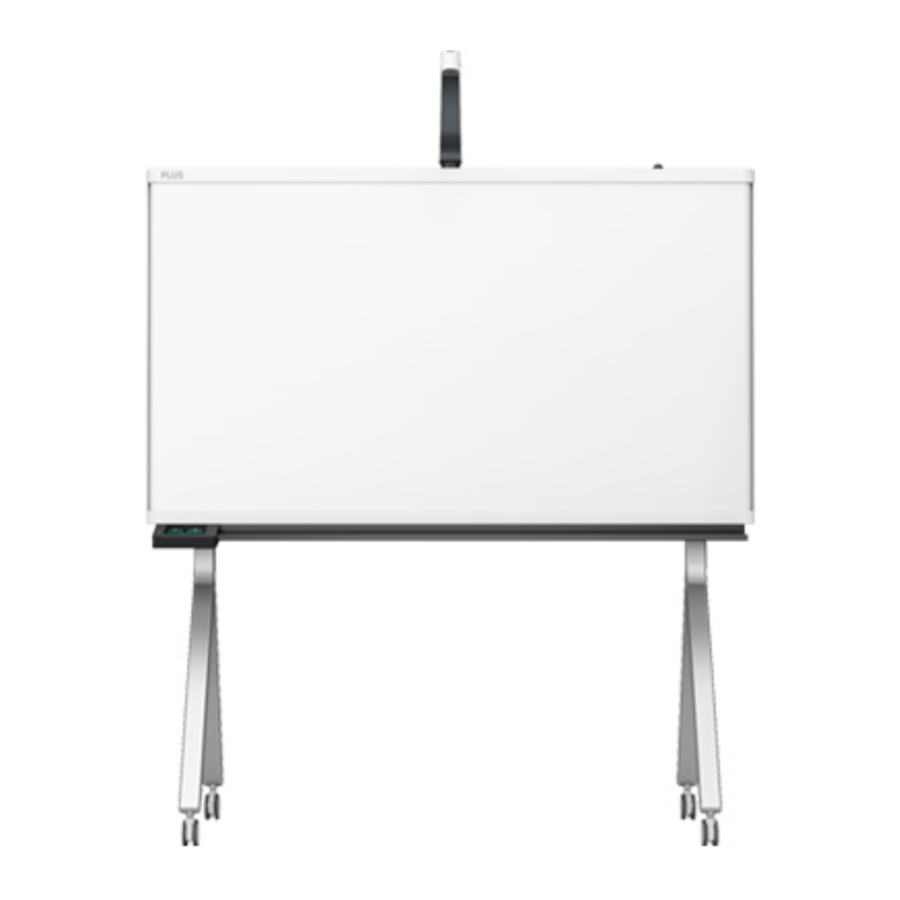

Manuel Plus CB+

Confirmation de l'emballage de l'unité principale
Ce guide de préparation liste uniquement le contenu de l'emballage de l'unité principale.
Pour les autres emballages, veuillez vous référer aux instructions incluses avec chaque emballage.
Le contenu de l'emballage de l'unité principale est le suivant. Veuillez vérifier avant utilisation.
- Unité principale ×1
![]()
- Panneau de commande ×1
(se fixe à l'unité principale)
- Bac à marqueurs ×1
(se fixe à l'unité principale)
- Cache-câble ×1
(couvre le câble USB entre l'unité principale et le panneau de commande)
- Serre-câble ×1
(fixe le câble USB d'alimentation au panneau de commande)
- Vis autotaraudeuse M4×12 ×1
(pour le cache-câble)
- Vis autotaraudeuse M4×40 ×1
(pour le panneau de commande)
- Marqueurs dédiés (noir/rouge) ×1 chacun
![]()
- Gomme 4 faces ×1
(tourner le tampon éponge lorsqu'il est sale)
Accessoires :
- Adaptateur secteur USB ×1
(*Pour ce produit uniquement*)
- Câble USB d'alimentation ×1
(*Pour ce produit uniquement*)
Documents :
- Précautions de sécurité ×1
(Lecture obligatoire) - Guide de préparation ×1
(ce document) - Carte de garantie ×1
Le manuel d'utilisation n'est pas inclus.

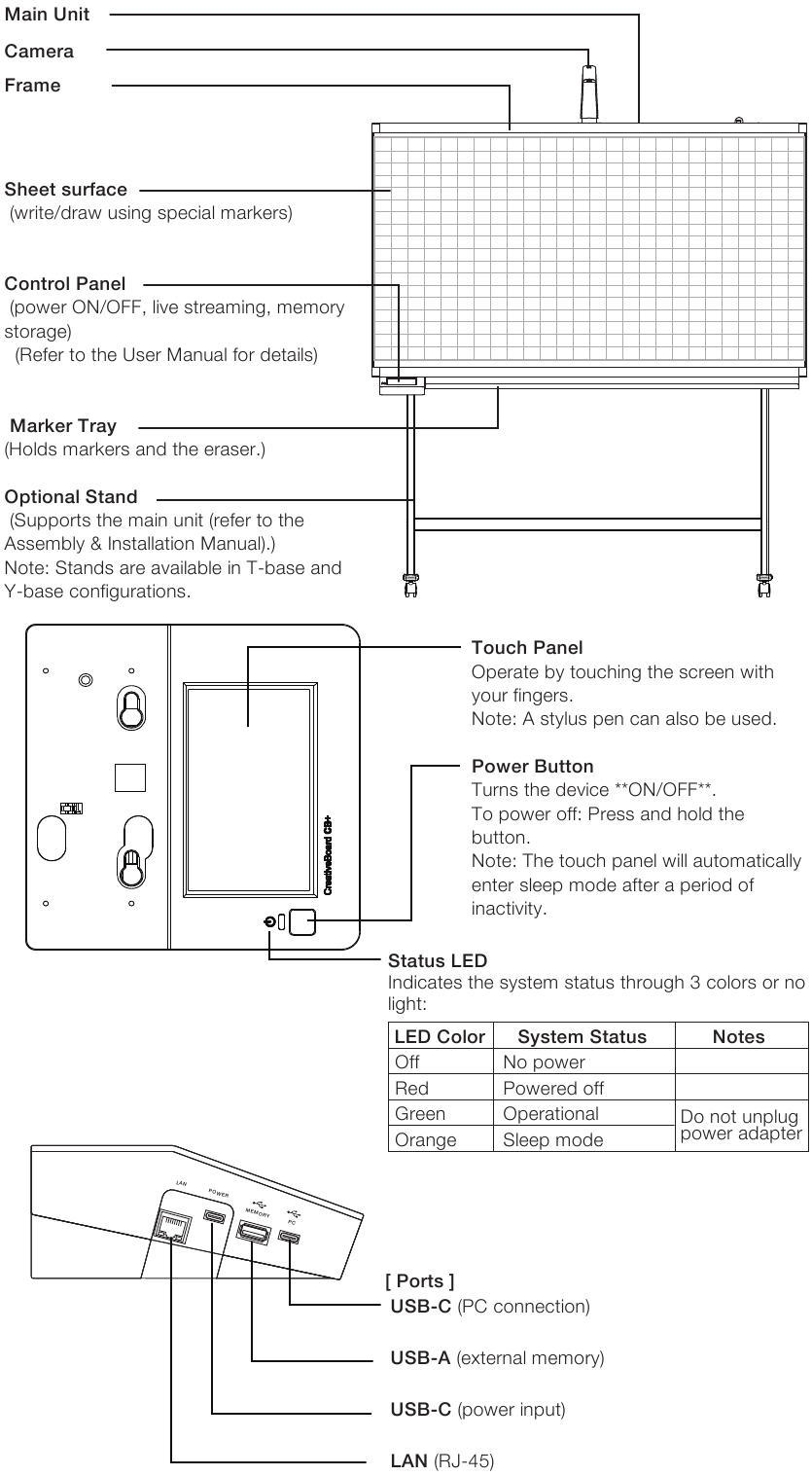

Noms des composants

Remarque :
Pour les méthodes de connexion de chaque port, veuillez vous référer à l'Annexe du manuel d'assemblage/d'installation ou du manuel d'utilisation.

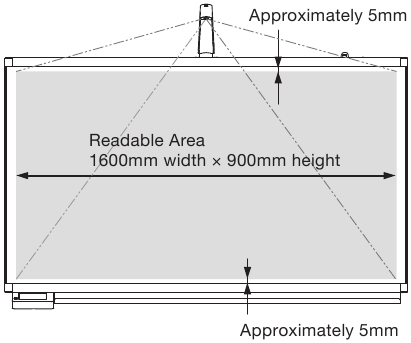

- Spécifications de la zone de lecture
La plage de numérisation est indiquée par la zone grisée.
Le contenu dessiné en dehors de cette zone peut ne pas être capturé lors de l'impression/de la sauvegarde.
![Plus - CB+ - Spécifications de la zone de lecture Spécifications de la zone de lecture]()
- Mécanisme de verrouillage/déverrouillage des roulettes
Après avoir installé l'unité sur le support :
Verrouillez les roulettes en appuyant sur le levier vers le bas (empêche tout mouvement pendant l'utilisation).
Déverrouillez les roulettes en poussant le levier vers le haut (permet le déplacement).
![Plus - CB+ - Utilisation du mécanisme de verrouillage/déverrouillage des roulettes Utilisation du mécanisme de verrouillage/déverrouillage des roulettes]()
Informations d'installation
L'aperçu de l'installation et les manuels de référence sont les suivants.
Veuillez noter que l'installation murale doit être effectuée par un professionnel (des frais s'appliquent).
Avant l'installation, veuillez lire attentivement les "Safety Precautions" (Précautions de sécurité) séparées et installer correctement. Une installation incorrecte peut entraîner un incendie, des blessures ou un dysfonctionnement.
| Nom de l'ensemble | Aperçu de l'installation | Manuel de référence |
| Unité principale + Pieds en T | Assemblez les pieds en T. Fixez le panneau de commande, le cache-câble et le bac à poudre à l'unité principale, et installez-la sur les pieds en T. | Manuel d'assemblage et d'installation des pieds en T |
| Unité principale + Pieds en Y | Assemblez les pieds en Y. Fixez le panneau de commande, le cache-câble et le bac à poudre à l'unité principale, et installez-la sur les pieds en Y. | Manuel d'assemblage et d'installation des pieds en Y |
| Unité principale + Supports muraux | Fixez les supports muraux au mur. Fixez le panneau de commande, le cache-câble et le bac à poudre à l'unité principale dans l'ordre, et installez-la sur les supports muraux. | Manuel d'assemblage et d'installation des supports muraux |
Remarque :
Pour les instructions d'assemblage, veuillez vous référer au "Assembly and Installation Manual" (Manuel d'assemblage et d'installation) ou au "User Manual" (Manuel d'utilisation).
Remarques sur l'installation du support
- Veuillez transporter l'unité principale à deux personnes ou plus. Une chute ou un renversement peut entraîner des blessures inattendues.
- Appuyez sur la partie inférieure du levier de verrouillage des roulettes du support pour fixer les roulettes. Si le support bouge pendant le retrait ou l'installation, cela peut entraîner des blessures inattendues.
- Lorsque vous modifiez la hauteur de l'unité principale, débranchez l'adaptateur secteur USB de la prise murale et déconnectez tous les câbles de connexion des bornes d'entrée/sortie de l'unité principale. Retirer l'unité principale alors qu'elle est connectée peut faire basculer le support et entraîner des blessures inattendues.
- Appuyez sur la partie inférieure du levier de verrouillage des roulettes du support pour fixer les roulettes. Si le support bouge pendant le retrait ou l'installation, cela peut entraîner des blessures inattendues.
Vue externe de l'ensemble de pieds en T
(Il y a un choix de deux hauteurs d'installation.)
L'extrémité courte du pied en T (barre de roulette) est derrière le support.

Vue externe de l'ensemble de pieds en Y
(La hauteur d'installation est fixe à une position.)
Le pied en forme de Y sans crochet est derrière le support.

Schéma d'apparence de la fixation murale
(La hauteur d'installation peut être fixée à n'importe quel niveau souhaité.)
Le schéma montre le support de fixation murale attaché au mur.

- Veuillez utiliser l'adaptateur secteur USB et le câble USB d'alimentation.
- Lorsque vous exportez ce produit (y compris les accessoires) hors du pays, veuillez vérifier les lois applicables telles que la loi sur les changes et le commerce extérieur, les réglementations américaines sur l'administration des exportations et la loi sur la radio.
