Manuel du modem Comrex ACCESS Connect Modem 2
Contenu de la boîte
Assemblage du modem

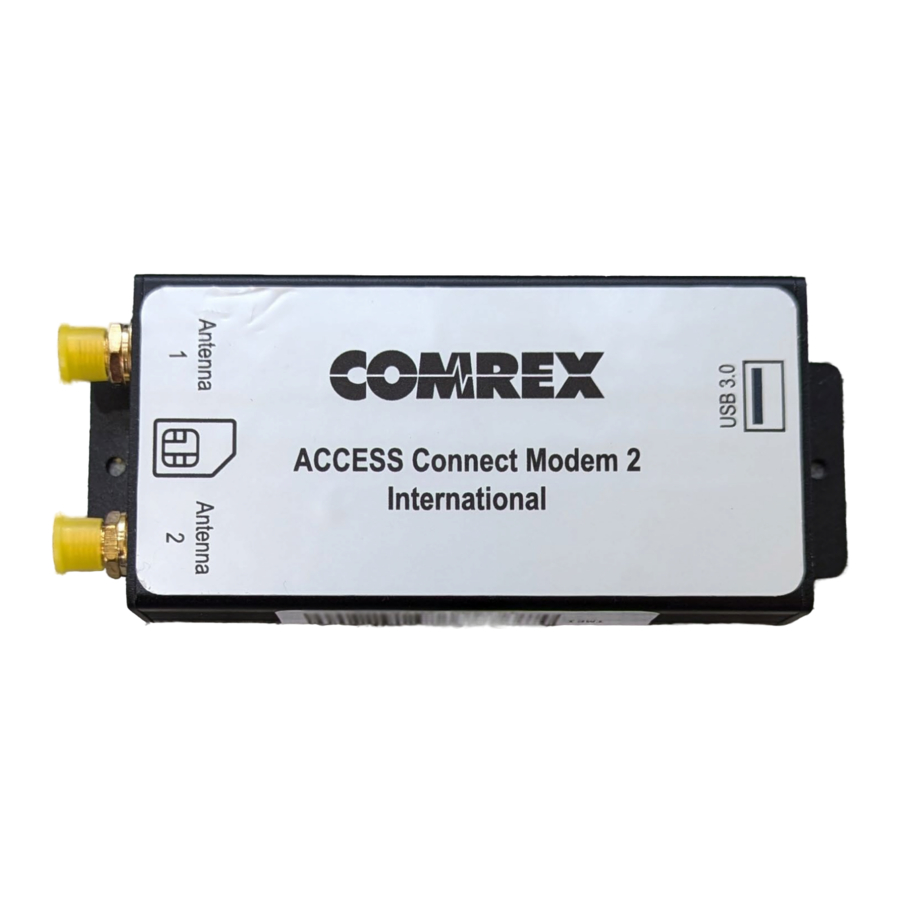

Installez les 2 antennes sur le côté gauche du modem en retirant les capuchons de connecteur en plastique et en vissant chaque antenne sur l'une des prises coaxiales disponibles étiquetées "ANT1" et "ANT2".
Les antennes sont identiques et peuvent être installées sur l'une ou l'autre prise, bien que les deux doivent être installées chaque fois que le modem est utilisé.
Une fois installées, les antennes peuvent pivoter librement et se plier jusqu'à 90 degrés si nécessaire, mais veillez à ne pas desserrer la connexion vissée pendant le pivotement.
Installez la carte SIM sur le côté gauche du modem en l'insérant dans la fente située entre les prises d'antenne. Utilisez le jeu d'adaptateurs inclus lors de l'installation d'une carte SIM "nano" ou "micro".
La carte SIM doit être orientée avec les contacts dorés vers le haut (vers les antennes) et le côté à coin entaillé entrant en premier, comme l'indique l'icône de l'étiquette. Enfoncez la carte SIM jusqu'à ce qu'elle clique pour la verrouiller.
Les antennes doivent être retirées si un dégagement supplémentaire est nécessaire pour insérer ou retirer la carte SIM.
Installez le câble USB en insérant l'une ou l'autre extrémité du câble "A-vers-A" dans le port USB bleu sur le côté droit du modem.
Le câble peut être utilisé dans n'importe quelle orientation lors de l'installation du modem sur un codec Comrex.
Veillez à ne pas utiliser ce câble spécialisé pour connecter d'autres appareils non pris en charge.
Connexion via USB
Connectez le câble USB du modem à l'un des ports USB disponibles de votre codec ACCESS ou BRIC.* Vérifiez que votre codec utilise la dernière version du micrologiciel pour garantir la compatibilité.
*: Le modem ACCESS Connect Modem 2 est compatible avec ACCESS NX Portable. De plus, BRIC-Link III offre un support en mode de sauvegarde uniquement (consultez le manuel produit de votre codec pour plus de détails sur l'utilisation du mode de sauvegarde "HotSwap").
Laissez le modem démarrer complètement et s'enregistrer auprès du réseau LTE disponible. Cela peut prendre quelques minutes, et les LED sur le côté droit du modem indiqueront l'état actuel.
La LED "POWER" doit toujours s'allumer lorsqu'elle est branchée sur un port USB compatible. La LED "WAN" clignotera à des intervalles spécifiques :
- Des clignotements courts et espacés indiquent que le modem recherche un réseau auquel s'enregistrer.
- Des clignotements plus longs et moins interrompus indiquent que le modem s'est enregistré avec succès sur le réseau et est prêt à l'emploi.
Activer dans le Gestionnaire de réseau
Ouvrez le Gestionnaire de réseau de votre codec en appuyant sur le bouton de menu à 3 lignes dans le coin supérieur gauche de l'écran tactile ou de l'interface utilisateur et en choisissant "Network Manager" (Gestionnaire de réseau).
Trouvez l'ACCESS Connect Modem 2 dans la liste des périphériques réseau sur le côté gauche de l'écran et sélectionnez-le pour ouvrir plus de détails sur le côté droit.
Lors de la première installation, votre modem peut apparaître comme "Network Device" (Périphérique réseau) pendant le démarrage. En une minute, il devrait passer à "EM7590", ce qui reflète sa désignation de module cellulaire interne.
Assurez-vous que le modem est listé comme "installed and enabled" (installé et activé). Appuyez sur le bouton "Enable" (Activer) ci-dessous si nécessaire.
