Manuel Elegoo Saturn 3 Ultra

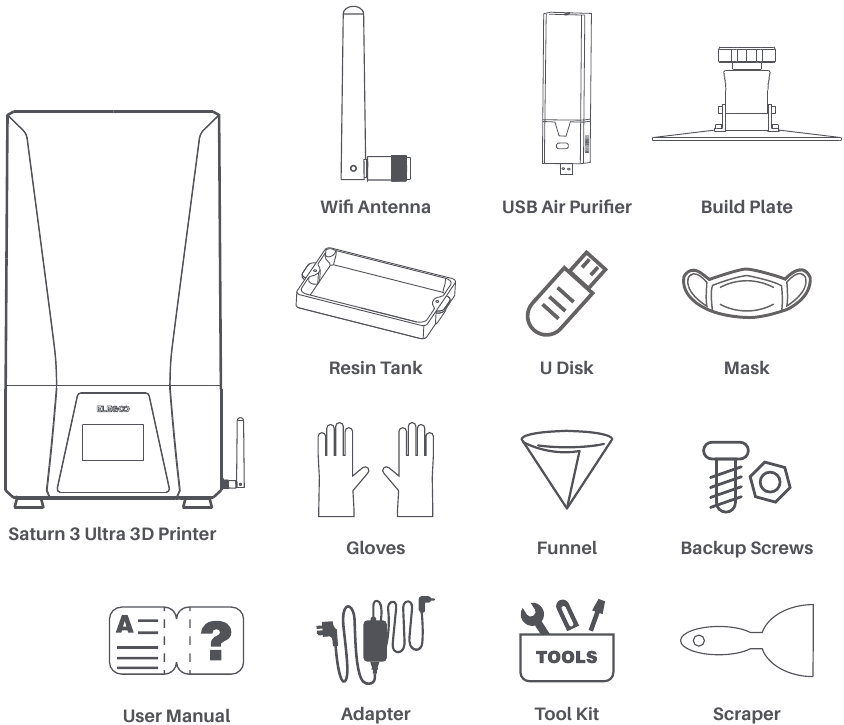

Liste de colisage

Présentation de l'imprimante

1. Axe Z
2. Molette de serrage
3. Plateau de construction
4. Écran d'affichage LCD
5. Bac à résine
6. Écran tactile
7. Interrupteur
8. Prise DC
9. Interface USB
10. Antenne WiFi
11. Molette de serrage
12. Purificateur d'air USB

1. Couvercle anti-UV
2. Port d'extension (Connectez des périphériques, tels qu'un mini-chauffage et d'autres accessoires d'imprimante compatibles)

Spécifications techniques de l'imprimante 3D

Paramètres d'impression

• Système: EL3D-4.0
• Fonctionnement: Écran tactile capacitif de 4,0 pouces
• Logiciel de découpe: CHITUBOX & Voxeldance Tango
• Connectivité: Interface USB et WiFi

Spécifications d'impression

• Technologie: Stéréolithographie MSLA
• Source lumineuse: Source lumineuse COB+réfractive (longueur d'onde 405 nm)
• Résolution XY: 19*24um (11520*5120)
• Précision de l'axe Z: 0,01 mm
• Épaisseur de couche: 0,01-0,2 mm
• Vitesse d'impression: MAX 150 mm/H
• Alimentation requise: 100-240V 50/60 Hz 24V 7.5A

Spécifications matérielles

• Dimensions: 305.9mm(L)*273mm(l)*562.5mm(H)
• Volume de construction: 218.88mm (L)*122.88mm (l)*260mm (H)
• Taille de l'emballage: 640mm(L)*395mm(l)*365mm(H)
• Poids brut: 16.2KG
• Poids net: 12KG

Présentation de l'écran d'opération

Liste d'impression

Liste d'outils

Liste système

Nivellement

1. Retirez le bac à résine, bloquez la molette de serrage () du plateau de construction, puis desserrez les 4 vis de fixation () du plateau de construction jusqu'à ce que le plateau puisse bouger librement.

2. Placez une carte de nivellement entre le plateau de construction et l'écran LCD, puis cliquez sur "Move Z axis to zero" (Déplacer l'axe Z à zéro) (Voir l'image 2). Une fois que l'imprimante a cessé de bouger, appuyez sur le dessus du plateau de construction d'une main, et bloquez les 4 vis de fixation () de l'autre main. (Voir l'image 3)

3. Tirez la carte de nivellement. Si vous constatez une légère résistance durant ce processus, vous pouvez passer directement à l'étape 5. (Remarque : S'il n'y a pas de résistance en tirant la carte de nivellement, veuillez cliquer sur le bouton "down" (bas) de l'axe Z (par pas de 0,1 mm) jusqu'à ce qu'il y ait une légère résistance pour tirer la carte de nivellement. S'il y a trop de résistance ou si la carte de nivellement ne peut pas bouger, veuillez cliquer sur le bouton "up" (haut) de l'axe Z (par pas de 0,1 mm) jusqu'à ce qu'il y ait une légère résistance pour tirer la carte de nivellement.)

4. Après avoir terminé les opérations ci-dessus, revenez au menu précédent, et cliquez sur "Set Z=0" (Définir Z=0), une fenêtre pop-up de confirmation apparaîtra alors dans l'interface, cliquez sur "Confirm" (Confirmer) pour finaliser le réglage. À ce moment, la position actuelle de l'axe Z est réinitialisée à la nouvelle hauteur initiale de la première couche d'impression.

5. Cliquez pour revenir à la page "Manual" (Manuel), et cliquez sur le bouton "up" (haut) de l'axe Z pour élever l'axe Z d'une certaine distance. (environ 100 mm)

6. Retirez la carte de nivellement, et cliquez sur les boutons "Tool" (Outil) - "Exposure" (Exposition) - "Text" (Texte) pour tester l'écran LCD et la source lumineuse LED. Si l'écran LCD peut afficher "ELEGOO TECHNOLOGY www.elegoo.com" (TECHNOLOGIE ELEGOO www.elegoo.com), alors l'imprimante 3D fonctionne parfaitement. À ce moment, le nivellement est terminé, installez le bac à résine et préparez-vous à l'impression.


Impression de test

1. Impression du modèle
   Branchez le purificateur d'air USB dans le port USB (Voir l'image 8), puis ajoutez lentement de la résine dans le bac à résine (ne dépassez pas la hauteur de la ligne MAX). Couvrez l'imprimante, puis insérez la clé USB dans l'imprimante et sélectionnez le modèle de test pré-découpé pour l'impression.

2. Traitement du modèle
   Une fois l'impression terminée, attendez que la résine sur le plateau de construction cesse de s'égoutter, puis desserrez la molette de serrage du plateau de construction pour le retirer, et retirez le modèle avec une spatule. Vous pouvez utiliser la machine de nettoyage et de post-durcissement ELEGOO pour post-traiter le modèle.


Installation et configuration du logiciel

L'imprimante peut installer et utiliser les logiciels de découpe CHITUBOX et Voxeldance Tango présents sur la clé USB. Nous prendrons CHITUBOX comme exemple.

1. Installer CHITUBOX
   Sélectionnez la bonne version du logiciel de découpe sur la clé USB et installez-la sur votre ordinateur.
2. Comment utiliser CHITUBOX
   Une fois l'installation terminée, exécutez le logiciel CHITUBOX. Cliquez sur "File-Open File" (Fichier-Ouvrir un fichier), puis ouvrez votre fichier de modèle 3D (de type .stl). En cliquant avec le bouton gauche sur le modèle et en utilisant les options du menu de gauche, vous pouvez contrôler et modifier l'angle de vue, la taille et la position du modèle.
   Autres opérations :
   1. Maintenez le bouton gauche enfoncé et faites glisser le modèle à la position souhaitée.
   2. Faites défiler la molette de la souris pour zoomer ou dézoomer le modèle.
   3. Maintenez le bouton droit de la souris enfoncé pour afficher les différentes perspectives du modèle.
3. Réglages CHITUBOX
   1. Paramètres de configuration de la machine
      Cliquez sur "Parameter Settings" (Paramètres) et sélectionnez ELEGOO Saturn 3 Ultra comme imprimante par défaut.

   2. Volume d'impression
      Vous n'avez pas besoin de modifier les paramètres par défaut (Voir image 11), et X indique la taille d'impression maximale dans la direction de l'axe X, et ainsi de suite.

   3. Paramètres de la résine

      Densité de la résine : 1.1g/ml
      Coût de la résine : Vous pouvez saisir le prix réel de la résine que vous avez achetée, et le logiciel de découpe peut calculer les coûts de résine pour chaque modèle que vous imprimez.
   4. Paramètres (Voir image 12)
      Hauteur de couche : L'épaisseur de chaque couche imprimée, la hauteur recommandée est de 0,05 mm, mais vous pouvez la régler de 0,01 à 0,2 mm. Plus l'épaisseur que vous définissez est élevée, plus le temps d'exposition requis pour chaque couche sera long.
      Nombre de couches inférieures : Le nombre défini de couches d'impression initiales. Si le nombre de couches inférieures est n, le temps d'exposition des n premières couches est le temps d'exposition de la couche inférieure. Le réglage par défaut est de 2.
      Temps d'exposition : Le temps d'exposition pour les couches d'impression normales. Le temps d'exposition par défaut est de 2,5 s, plus le réglage de la couche d'impression est épais, plus le temps requis est long.
      Temps d'exposition des couches inférieures : Le réglage du temps d'exposition des couches inférieures. L'augmentation appropriée du temps d'exposition des couches inférieures peut aider à augmenter la force de liaison entre le modèle imprimé et la plateforme d'impression, et le réglage par défaut est de 35 s.
      Couches de transition : Le nombre de couches de transition après les couches inférieures pour une liaison plus étroite entre les couches. À l'exception du temps d'exposition, les autres paramètres de la couche de transition sont les mêmes que ceux de la couche normale.
      Type de transition : Définissez le type de transition du temps d'exposition lors du passage des couches inférieures aux couches normales, la valeur par défaut est la transition linéaire.
      Temps de repos avant le levage : La différence de temps entre la fin de l'exposition et le début du mouvement de la plateforme de construction s'éloignant de la surface d'exposition, le réglage par défaut est de 0 seconde.
      Temps de repos après le levage : La différence de temps entre le moment où la plateforme de construction s'immobilise et le moment où elle commence à revenir après le levage de la plateforme de construction, le réglage par défaut est de 0 seconde.
      Temps de repos après la rétraction : Après que la plateforme de construction se soit déplacée vers la surface d'impression, la différence de temps entre le moment où la plateforme de construction commence à s'immobiliser et le moment où elle commence à exposer, le réglage par défaut est de 1 seconde.
      Distance de levage des couches inférieures : Pendant le processus d'impression des couches inférieures, la distance dont la plateforme de construction s'éloigne de la surface d'impression à chaque fois, le réglage par défaut est de 3+4mm.
      Distance de levage : Pendant le processus d'impression des couches normales, la distance dont la plateforme de construction s'éloigne de la surface d'impression à chaque fois, le réglage par défaut est de 3+4mm.
      Distance de rétraction des couches inférieures : Pendant le processus d'impression des couches inférieures, la distance de rétraction de la plateforme de construction, veuillez ne pas la modifier si ce n'est pas nécessaire.
      Distance de rétraction : Pendant le processus d'impression des couches normales, la distance de rétraction de la plateforme de construction, veuillez ne pas la modifier si ce n'est pas nécessaire.
      Vitesse de levage des couches inférieures : Pendant le processus d'impression des couches inférieures, la vitesse de déplacement de la plateforme de construction s'éloignant de la surface d'impression à chaque fois, le réglage par défaut est de 90+320mm/min.
      Vitesse de levage : Pendant le processus d'impression des couches normales, la vitesse de déplacement de la plateforme de construction s'éloignant de la surface d'impression à chaque fois ; le réglage par défaut est de 90+320mm/min.
      Vitesse de rétraction des couches inférieures : Pendant le processus d'impression des couches inférieures, la vitesse de déplacement de la plateforme de construction est proche de la surface d'impression ; le réglage par défaut est de 320+90mm/min.
      Vitesse de rétraction : Lors de l'impression des couches normales, la vitesse de déplacement de la plateforme de construction est proche de la surface d'impression ; le réglage par défaut est de 320+90mm/min.
      Mode de résine correspondant : Les machines sont préréglées avec trois modes de paramètres de découpe avec différentes vitesses pour l'impression de résine. Selon la résine et les exigences de vitesse d'impression, choisissez les modes d'impression appropriés. Le mode "Standard Resin_Normal Speed" (Résine standard_Vitesse normale) est sélectionné par défaut.
4. Enregistrer le modèle
   Après avoir configuré tous les paramètres, cliquez sur "Slice" (Trancher), et une fois que c'est fait, cliquez sur "Save" (Enregistrer) pour exporter le fichier découpé et le copier sur le disque U ; insérez ensuite le disque U dans votre imprimante, et commencez l'impression.


Instructions du module WiFi

1. Tout d'abord, assurez-vous que l'antenne WiFi est connectée. Connectez l'antenne WiFi en la vissant dans le sens des aiguilles d'une montre sur le port droit de la machine pour vous connecter au réseau.

   Une fois l'antenne WiFi installée, cliquez sur "Settings" (Paramètres) - "WiFi" pour activer la connexion WiFi, la machine recherchera automatiquement les réseaux disponibles. Sélectionnez le WiFi auquel vous souhaitez vous connecter, entrez le mot de passe, et cliquez sur "Confirm" (Confirmer) pour vous connecter au WiFi.

2. Ensuite, assurez-vous que l'ordinateur sur lequel le logiciel de découpe est installé est connecté au même réseau WiFi que l'imprimante. Une fois le modèle découpé, cliquez sur "Network Sending" (Envoi réseau) et le logiciel recherchera automatiquement l'imprimante, sélectionnez l'imprimante par son nom et son adresse IP, cliquez sur "Send" (Envoyer) et le fichier découpé sera automatiquement transféré à l'imprimante, et vous pourrez commencer l'impression une fois le transfert terminé.

3. Mise à jour du micrologiciel
   1. Pour la mise à jour locale, téléchargez le fichier du micrologiciel sur le disque U à l'avance. Une fois le disque U inséré dans l'imprimante, cliquez sur "System" (Système) puis sur "Version Upgrade" (Mise à jour de la version) pour sélectionner "LNW Upgrade" (Mise à jour LNW). La version du micrologiciel pouvant être mise à jour s'affichera sur la page. Cliquez sur le micrologiciel pour le mettre à jour.

   2. La mise à jour réseau n'est pas encore disponible, veuillez rester à l'écoute.

FAQ

1. Le modèle ne colle pas à la plateforme de construction
   Le temps d'exposition de la couche inférieure est trop court, veuillez ajouter plus de temps.
   Le bas du modèle a très peu de contact avec la plateforme de construction, veuillez ajouter plus de couches inférieures.
2. Rupture de couche du modèle
   L'imprimante tremble pendant l'impression.
   Le film de démoulage est très lâche en raison d'une utilisation prolongée et doit être remplacé.
   La plateforme de construction ou le bac à résine n'est pas fixé.
3. Exposition anormale de l'écran
   Si votre imprimante ne fonctionne pas, veuillez nous contacter à l'adresse 3dp@elegoo.com.
   Et pour mieux vous aider et résoudre vos problèmes, veuillez ajouter votre numéro de commande dans votre e-mail.
4. Échec d'impression
   Si le modèle n'a pas été entièrement imprimé ou a échoué, il peut y avoir des résidus dans la résine, qui peuvent être filtrés à l'aide d'un entonnoir lorsque vous remettez le reste de la résine dans sa bouteille scellée.
   Si vous ne filtrez pas les résidus, la plateforme de construction pourrait endommager l'écran LCD lors de votre prochaine impression.
   Quant à la résine résiduelle sur la plateforme de construction et le bac, vous pouvez les nettoyer et les essuyer à l'aide de mouchoirs.
5. Pourquoi un message d'erreur de détection de résidus s'affiche-t-il lorsque je lance une impression ?
   Tout d'abord, vérifiez si le bac à résine et la plateforme de construction sont correctement fixés. Ensuite, essayez d'imprimer à nouveau. Évitez de toucher ou de provoquer des vibrations à la machine pendant le processus d'auto-vérification avant l'impression afin de prévenir les problèmes d'étalonnage du capteur. Si l'erreur persiste, nettoyez le bac à résine ou filtrez la résine pour détecter tout petit corps étranger.
6. Pourquoi l'erreur "résine insuffisante" ou "dépassement du volume maximal" s'affiche-t-elle au début d'une impression ?
   Au début de l'impression, le capteur mécanique détecte la résine restante dans le bac. Pour assurer une impression fluide, le niveau de résine doit être supérieur à un tiers du volume du bac. De plus, le niveau de résine ne doit pas dépasser la ligne MAX pour éviter les fuites. Si la quantité de résine requise pour le modèle dépasse le niveau de résine actuel dans le bac, un message contextuel vous invitera à recharger la résine. Si vous rencontrez des erreurs anormales, recalibrez l'appareil via le processus d'auto-vérification. N'oubliez pas de ne pas toucher ou faire vibrer la machine pendant l'auto-vérification pour éviter d'affecter l'étalonnage du capteur.
7. Comment ajuster la vitesse d'impression ?
   La vitesse de démoulage de l'imprimante est fixe, avec deux modes disponibles : rapide et lent. Cependant, quel que soit le mode, les 50 premières couches sont toujours imprimées à une vitesse plus lente pour assurer un taux de réussite plus élevé. La vitesse d'impression réelle par couche dépend également des réglages des paramètres de découpe, tels que l'épaisseur de la couche, le temps d'exposition et le temps d'attente. La modification de ces paramètres modifiera la vitesse d'impression réelle.
8. Que faire si de la résine fuit à l'intérieur de la machine ?
   En raison de la nature du mouvement de démoulage incliné, il n'est pas possible d'obtenir une zone d'impression complètement étanche. Pour y remédier, nous avons mis en œuvre plusieurs mesures de protection. Lorsque le capteur détecte que la résine dépasse la ligne MAX, l'impression s'arrête et une fenêtre contextuelle apparaît comme avertissement. Il y a une conception de rainure sous la plateforme de construction, où une petite quantité de résine fuyante peut s'écouler sans affecter la machine. Cependant, si une quantité significative de résine se déverse, veuillez débrancher rapidement l'alimentation et ouvrir le panneau avant de la machine pour le nettoyage.

Entretien de la machine

• Veuillez ne pas utiliser d'outils tranchants ou pointus pour racler le bac à résine afin d'éviter d'endommager le film de revêtement antiadhésif.
• Veuillez nettoyer le bac à résine avant de changer la résine pour une autre couleur.
• Avant et après l'impression, nettoyez la plateforme d'impression avec du papier absorbant ou de l'alcool pour vous assurer qu'il n'y a pas de bosses ou de bavures sur la plateforme d'impression.
• Avant chaque impression, vérifiez quotidiennement l'extérieur de la machine et toutes les pièces mécaniques pour détecter tout dommage, défaut ou anomalie évident.
• Essayez de maintenir l'environnement d'impression entre 25 et 30 degrés Celsius lors de l'impression, et aérez la pièce d'impression autant que possible pour faciliter la dissipation de la chaleur de la machine et la volatilisation des odeurs de résine.
• Si l'axe Z continue de produire un bruit de frottement, veuillez ajouter du lubrifiant à la vis-mère. Veuillez vérifier et appliquer de la graisse lubrifiante au moins tous les 2-3 mois, et augmenter la fréquence d'application à mesure que la fréquence d'impression augmente.
• Si vous n'utilisez pas l'imprimante dans les 48 heures suivantes, veuillez verser la résine restante du bac à résine dans la bouteille de résine et la sceller hermétiquement. S'il y a des résidus, veuillez utiliser un filtre pour les éliminer.
• Le film antiadhésif est une pièce d'usure, veuillez le remplacer régulièrement selon les indications de la machine pour garantir le taux de réussite de l'impression.
• Veuillez faire attention lors du retrait de la plateforme d'impression pour éviter d'endommager l'écran LCD. La durée de vie de l'écran est d'environ 2000+ heures et diminuera avec l'augmentation de la fréquence d'impression. Effectuez un bon nettoyage quotidien de l'écran et débranchez la machine à temps après l'impression. En cas de problème d'exposition de l'écran ou si la durée de vie a sérieusement affecté la qualité d'impression, veuillez remplacer l'écran à temps.

Après réception du produit, veuillez vérifier si l'équipement est intact et si les accessoires sont complets. En cas de dommage ou de manquement, veuillez nous contacter rapidement à 3dp@elegoo.com. (Pour garantir la performance de chaque produit, chaque produit subit des tests d'impression stricts avant de quitter l'usine. Il peut y avoir de légères rayures lorsque vous recevez le produit, ce qui est normal, soyez assuré de l'utiliser.)

Avis :

• Veuillez garder l'imprimante 3D et ses accessoires hors de portée des enfants.
• Veuillez remplir le bac à résine à au moins 1/3 de son volume, mais ne pas dépasser la position de la ligne MAX.
• Veuillez placer l'imprimante dans un environnement sec et la protéger de la pluie et de l'humidité.
• En cas d'urgence pendant l'utilisation, veuillez d'abord éteindre l'alimentation de l'imprimante 3D.
• Veuillez utiliser l'imprimante à l'intérieur et éviter la lumière directe du soleil et un environnement poussiéreux.
• Veuillez conserver l'emballage d'origine pendant 30 jours pour les retours/échanges (seuls les emballages d'origine ELEGOO sont acceptés).
• Si l'impression échoue, vous devez nettoyer l'excès de résine durcie dans le bac à résine et changer la résine, sinon cela pourrait endommager votre imprimante.
• Lors de l'utilisation de l'imprimante 3D, veuillez porter un masque et des gants pour éviter le contact direct de la peau avec la résine photopolymère.
• Si le film antiadhésif du bac à résine est blanchi, rayé ou n'a plus d'élasticité, le taux d'échec d'impression est élevé, veuillez remplacer le film antiadhésif à temps.
• Veuillez utiliser de l'alcool éthylique ou isopropylique à 95 % (ou plus) pour laver votre modèle, sauf si vous utilisez une résine lavable à l'eau.
• Veuillez noter que la bande Mylar entourant l'écran n'est pas complètement hermétique. En cas de gouttes de résine pendant l'utilisation, il est crucial de les nettoyer rapidement pour éviter l'infiltration de résine et d'éventuels dommages à l'écran.
• Pour maintenir la propreté, la durabilité et les performances protectrices de l'écran LCD, il est nécessaire de remplacer les pièces à temps dans les conditions suivantes : ruban adhésif vieilli ou endommagé, dommages corrosifs et film antiadhésif endommagé.
• Si vous rencontrez des problèmes avec l'imprimante, veuillez nous contacter à 3dp@elegoo.com. Veuillez ne pas démonter ou modifier vous-même les imprimantes 3D ELEGOO, sinon la garantie expirera, et les dommages causés par des erreurs d'utilisation personnelles devront être payés.

Téléphone - 0755-21005141
Boîte aux lettres - 3dp@elegoo.com
Site web - www.ELEGOO.com
Adresse - 101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China
