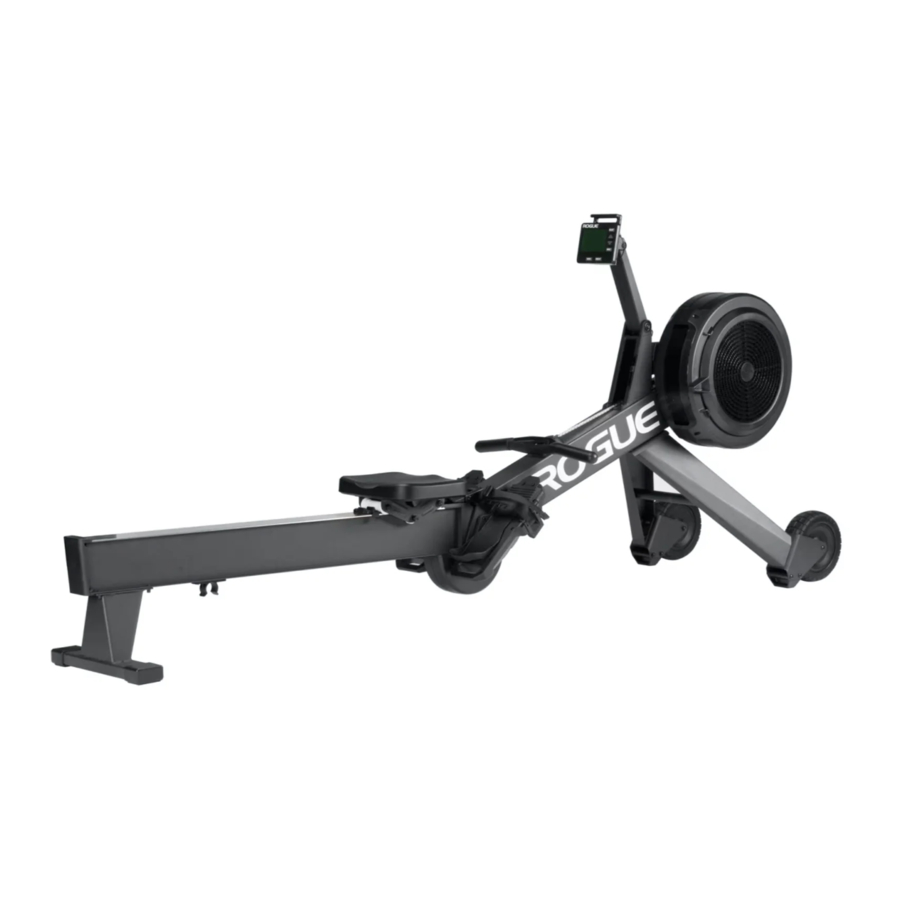

Manuel ROGUE ECHO

PIÈCES ET OUTILS UTILISÉS

ASSEMBLAGE

1. • SORTIR LE CADRE (80)
   • UTILISER LA CLÉ (S27) DU KIT DE QUINCAILLERIE POUR RETIRER LES 6 VIS DE LA PLAQUE DE PROTECTION
2. ASSEMBLER L'EMBOUT (33) SUR LE CADRE (80)

3. FIXER LES ROUES PNEUMATIQUES À GAZON (G) ET (D) SUR L'ENSEMBLE TUBE DE PIED AVANT (56) À L'AIDE DES ÉCROUS HEXAGONAUX M10 (32)

4. 1. • ÉCARTER LE RAMEUR DE 12 POUCES
      • INSÉRER LA BARRE TRANSVERSALE RONDE DE L'ENSEMBLE PIED (56) DANS LA BASE DE RÉCEPTION EN PLASTIQUE (80)
      • POUSSER LE RAMEUR ENSEMBLE JUSQU'À CE QUE LES TROUS DE BOULONS DES PIEDS S'ALIGNENT AVEC LES TROUS FILETÉS DE LA BASE
        * IL EST RECOMMANDÉ D'UTILISER DEUX PERSONNES POUR CETTE ÉTAPE

   2. • PLACER LE CADRE VERTICALEMENT
      • UTILISER LE BOULON À TÊTE HEXAGONALE M8 * 20 (57) POUR FIXER L'ENSEMBLE TUBE DE PIED AVANT AU CADRE (80)


5. FIXER LES ENSEMBLES PÉDALES DE PIED GAUCHE (G) ET DROITE (D) AU CADRE (80) À L'AIDE D'UNE VIS ENTIÈREMENT FILETÉE 1/4-20 (83) (VIS À TÊTE BOMBÉE)

6. • FIXER L'ENSEMBLE TUBE DE PIED ARRIÈRE (108) AU CADRE (80) À L'AIDE DE VIS À TÊTE CYLINDRIQUE 1/4-20 X16MM (111)
   • VERROUILLER AVEC LA CLÉ (S27)

7. • FIXER LE COUSSIN DE SIÈGE (123) À L'ENSEMBLE SUPPORT DE SIÈGE (122) À L'AIDE D'UNE VIS À TÊTE BOMBÉE À SIX PANS CREUX ENTIÈREMENT FILETÉE DE 20MM (20) (3/16-24)
   • VOIR L'ORIENTATION DANS L'IMAGE POUR UN ALIGNEMENT CORRECT DU SIÈGE (123)

8. • MAINTENIR LE PNEU AVEC LE PIED LORS DU DÉPLIAGE DE L'UNITÉ EN SÉPARANT L'ENSEMBLE DU CADRE PRINCIPAL ARRIÈRE DE L'ENSEMBLE DU TUBE DE PIED AVANT
   • PLACER HORIZONTALEMENT


9. • PREMIÈREMENT, SOULEVER LA POIGNÉE DE VERROUILLAGE (94) COMPLÈTEMENT VERS L'AVANT JUSQU'À CE QU'ELLE S'ACCROCHE AU CROCHET (98)
   • TIRER LA POIGNÉE (94) VERS LE BAS ET LA POUSSER FERMEMENT POUR LA FERMER.

10. SOULEVER LE LOQUET ARRIÈRE (95) À LA MAIN, ET TOUTE LA BOUCLE SERA LIBÉRÉE, PERMETTANT AUX CADRES AVANT ET ARRIÈRE DE SE PLIER

11. • INSTALLER LES PILES AVANT D'ASSEMBLER LA CONSOLE AVEC LE RAMEUR
    • RETIRER LES VIS ET LES ÉCROUS DE LA CONSOLE ET INSTALLER LA CONSOLE SUR LE RAMEUR
    • S'ASSURER QUE LA LANGUETTE DU RAMEUR ENTRE DANS LA POCHE COURBÉE DE LA CONSOLE
    • S'ASSURER QUE LE FIL NE PEUT PAS ÊTRE COINCÉ
      *SI LE FIL PEUT ÊTRE COINCÉ, LA LANGUETTE DU RAMEUR N'EST PAS À L'INTÉRIEUR DE LA POCHE COURBÉE
    • SERRER LES VIS AVEC UNE CLÉ (S27)
    • INSÉRER LE FIL DE SIGNAL DANS LA CONSOLE.

12. • VÉRIFIER QUE LE RAMEUR EST STABLE ET FONCTIONNE CORRECTEMENT
    • RAMER FACILEMENT AU DÉBUT POUR CONFIRMER LE FONCTIONNEMENT
